Манометр для системы полива: зачем нужен и как выбрать

где поставить, какую шкалу взять, сухой или заполненный, как измерить давление на вводе и на зоне, что показывают перепады до и после фильтра и как с его помощью найти утечку или засор

Большинство проблем с поливом так или иначе связаны с давлением. Дождеватели не дотягиваются до края газона — мало давления. Капельная лента сорвалась с фитинга — давления слишком много. Насос включается и выключается каждые несколько секунд — неправильная настройка реле или гидроаккумулятора. Фильтр забит, и последние зоны поливают едва-едва — перепад на фильтре. Всё это легко увидеть, если в системе есть манометр, и очень трудно угадать, если его нет. Манометр — недорогой прибор, который превращает догадки в цифры. Ниже — где его поставить, как выбрать и как читать его показания, чтобы находить неисправности до того, как пострадают газон и растения. Отдельный разбор с пошаговым планом — в статье слабый напор воды для полива.

Короткий ответ: манометр нужен в любой системе полива с насосом, фильтром, редуктором или капельными линиями. Минимальный набор — манометр после насоса или на вводе, а также манометры до и после фильтра, чтобы видеть его засорение. Для капельных зон полезен манометр после редуктора. Шкалу выбирайте так, чтобы рабочее давление было в средней части шкалы, а не у края. Для участков с вибрацией от насоса удобны манометры с жидкостным заполнением. Переносной манометр с переходником на кран помогает измерить давление в любой точке. Записывайте нормальные показания — по их изменению вы заметите проблему.

Зачем знать давление

Давление влияет на дальность струи дождевателей, равномерность полива, работу капельниц и ресурс насоса. Производители дождевателей, капельниц и лент указывают диапазон рабочего давления — манометр позволяет проверить, попадаете ли вы в него. Подробнее — как выбрать дождеватели, капельная лента и компенсированная капельница.

🧮Калькулятор капельного полива — число капельниц, расход и время полива по зонам.

Где поставить манометр

Не обязательно ставить приборы во все точки сразу. Стационарные манометры удобны там, где давление нужно видеть постоянно: у насоса и у фильтра. Для остальных точек подойдёт переносной манометр, который подключается через переходник или специальный штуцер. Подробнее — реле давления, гидроаккумулятор и редуктор давления.

Как выбрать шкалу

Шкала манометра должна быть больше максимального давления в системе, но не намного. Хорошее правило — чтобы рабочее давление находилось примерно в средней части шкалы. Если взять манометр с очень большой шкалой, при низком давлении стрелка едва отклонится, и разницу в показаниях будет трудно увидеть. Если шкала слишком мала, стрелка будет упираться в конец, а прибор может выйти из строя. Для капельного полива после редуктора нужен манометр с небольшой шкалой, для насосной станции — со шкалой, перекрывающей давление выключения насоса с запасом.

Сухой или жидкостный

Рядом с насосом стрелка сухого манометра часто дрожит так, что показания трудно прочитать. Жидкостный манометр в таких местах удобнее. Для переносного прибора подойдёт любой, если он аккуратно хранится.

Резьба и подключение

Перед покупкой проверьте, какая резьба нужна для подключения: в разных узлах она может отличаться. Манометр обычно ставят через тройник или специальный штуцер; удобно, если перед ним есть небольшой кран — тогда прибор можно снять без слива всей системы. Резьбовые соединения уплотняют подходящим материалом. Манометр ставят вертикально, циферблатом к месту, откуда вы будете смотреть.

Как читать показания

Главное — знать норму для вашей системы. После запуска системы и наладки запишите показания в разных режимах: насос включён, все зоны закрыты; работает каждая зона по очереди; до и после фильтра. Эти цифры станут эталоном. Дальше любые отклонения подсказывают проблему.

Подробнее — фильтр капельной системы, электромагнитный клапан и обратный клапан.

Манометр и капельный полив

Капельные ленты и трубки рассчитаны на небольшое давление, и превышение быстро приводит к срыву фитингов и разрывам. После редуктора давления манометр показывает, сколько реально получают капельные линии. Если в конце длинной капельной линии давление заметно ниже, чем в начале, капельницы в конце будут давать меньше воды. Решения — укоротить линии, подавать воду с двух концов, использовать компенсированные капельницы. Подробнее — капельные ленты или трубки и капельный полив для грядок.

Манометр и насос

Для насосной станции манометр — основной инструмент настройки. По нему видно давление включения и выключения насоса, а вместе с проверкой давления воздуха в гидроаккумуляторе это позволяет настроить систему так, чтобы насос не включался слишком часто. Давление воздуха в баке проверяют отдельным шинным манометром через ниппель при отключённом насосе и сброшенном давлении воды — по инструкции. Регулировку реле, особенно под напряжением, делают осторожно, а при сомнениях доверяют специалисту. Подробнее — скважина или колодец и насос из бочки.

Поиск утечки

Если контроллер выключил все зоны, а насос периодически включается сам, где-то уходит вода. Манометр помогает это подтвердить: закройте все краны, отметьте давление и посмотрите, падает ли оно со временем. Затем по очереди перекрывайте участки системы и смотрите, где падение прекратится. Так можно сузить поиск до зоны или даже участка трубы. Подробнее — расходомер.

Журнал давления

Очень помогает простая привычка — раз в несколько недель в сезон записывать показания манометров. Достаточно строки в тетради или заметки в телефоне: дата, давление на вводе при закрытых зонах, давление до и после фильтра при работе основной зоны газона, давление после редуктора на капельной зоне. Через сезон у вас будет картина, по которой видно, как быстро засоряется фильтр, когда пора его промывать и как меняется давление в водопроводе в разное время дня. Если в посёлке давление в водопроводе падает по вечерам, это объясняет, почему вечерний полив хуже утреннего, и подсказывает перенести программы.

Значения в такую таблицу вы вносите свои, по показаниям ваших приборов.

Зимовка

Манометры, особенно на улице и в неотапливаемых помещениях, перед зимой снимают или освобождают от воды вместе с остальной системой. Вода внутри механизма может замёрзнуть и повредить прибор. Жидкостные манометры храните по инструкции производителя. Подробнее — слив и консервация системы полива.

Единицы измерения

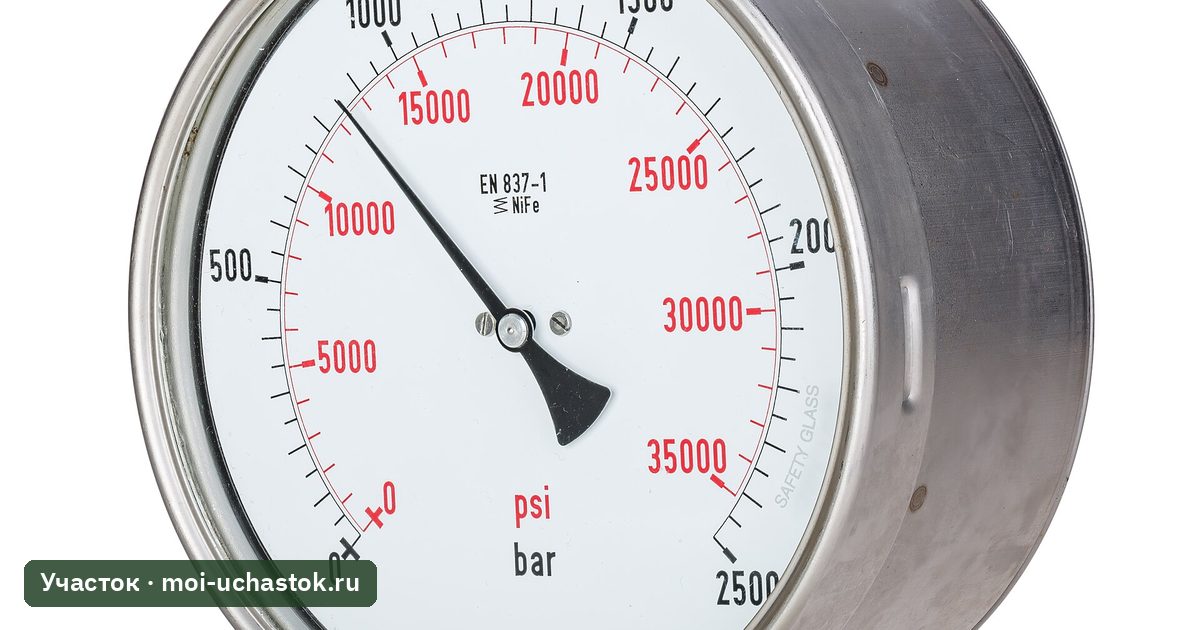

На манометрах для воды встречаются разные единицы: бары, атмосферы, мегапаскали, иногда шкала в метрах водяного столба или в фунтах на квадратный дюйм на импортных приборах. Для бытовых задач бар и техническая атмосфера практически равны, один бар — это десятая часть мегапаскаля, а давлению в один бар примерно соответствует столб воды высотой около десяти метров. Важно, чтобы шкала манометра была в тех же единицах, что и характеристики ваших дождевателей, капельниц и насоса, или чтобы вы уверенно пересчитывали. На некоторых приборах две шкалы — внешняя и внутренняя; смотрите на ту, которая подписана нужной единицей.

Статическое и рабочее давление

Давление в системе бывает двух видов. Статическое — когда вода стоит, все зоны закрыты. Рабочее, или динамическое, — когда вода течёт через открытую зону. Рабочее всегда ниже статического: часть давления теряется на трение в трубах, фитингах, фильтре и клапане. Именно рабочее давление определяет, как работают дождеватели и капельницы. Поэтому при наладке смотрите показания при открытой зоне, а не только при закрытых кранах. Большая разница между статическим и рабочим давлением говорит о том, что трубы узкие для этого расхода, зона слишком большая или где-то есть сужение. Подробнее — как разбить автополив на зоны.

Высота и рельеф

Давление меняется с высотой. Если бак стоит на возвышении, каждый метр высоты над точкой полива добавляет немного давления, и наоборот: на участке со склоном верхние зоны получают меньше давления, чем нижние. Для систем самотёком из бака это особенно заметно: при небольшой высоте подставки давления хватает только на капельный полив, а не на дождеватели. На склонах нижние капельницы могут получать заметно больше воды, чем верхние; здесь помогают компенсированные капельницы и разделение зон по высоте. Манометр в верхней и нижней точке склона показывает разницу наглядно. Подробнее — объём бака и газон на склоне.

Проверка самого манометра

Манометры со временем могут врать: стрелка не возвращается к нулю, механизм заедает, внутрь попадает вода. Простая проверка — при сброшенном давлении стрелка должна стоять на нуле. Если два прибора в одной точке показывают разное давление, один из них неисправен. Дешёвые приборы с очень грубой шкалой подходят для оценки «есть давление или нет», но для настройки насосной станции лучше прибор с понятной шкалой и нормальной точностью. Неисправный манометр проще заменить, чем ремонтировать.

Манометр при приёмке системы

Если систему полива монтирует подрядчик, попросите при сдаче показать давление на вводе, после фильтра, после редуктора и на каждой зоне в работе, а значения записать в акт или схему. Это помогает убедиться, что дождеватели и капельницы работают в своём диапазоне, и даёт вам эталон на будущее. Подробнее — приёмка системы полива и ошибки скрытых работ.

Чек-лист

• Манометр на вводе или после насоса.
• Манометры до и после фильтра.
• Манометр после редуктора для капельных зон.
• Шкала подобрана под рабочее давление.
• Для мест с вибрацией — жидкостный манометр.
• Перед манометром — кран для снятия.
• Записаны нормальные показания.
• На зиму приборы сняты или освобождены от воды.

Частые ошибки

• Не ставить манометр вовсе и настраивать «на глаз».
• Брать манометр со слишком большой шкалой.
• Ставить один манометр после фильтра и не видеть его засорения.
• Не записывать нормальные показания.
• Оставлять манометры с водой на зиму.
• Регулировать реле, не понимая показаний.

Примеры

Слабые дождеватели. Последняя зона газона поливала пятнами. Манометр показал большой перепад на фильтре. После промывки фильтра давление восстановилось.

Срыв капельной ленты. Ленты регулярно слетали с фитингов. Манометр после редуктора показал давление выше нормы для лент — редуктор был неисправен. Его заменили.

Насос щёлкает. Насос включался каждые несколько секунд. По манометру и проверке бака выяснилось, что в гидроаккумуляторе не осталось воздуха. После подкачки по инструкции насос стал работать нормально.

Вечерний полив. Владелец заметил, что вечером дождеватели не добивают до края газона. Журнал давления показал, что вечером давление в поселковом водопроводе ниже. Полив газона перенесли на раннее утро.

Когда звать специалиста

Специалист нужен для настройки насосной станции и реле давления, при работах под напряжением, при расчёте системы с большим количеством зон и при поиске сложных утечек. Подробнее — сколько стоит автополив и приёмка системы полива.
