Зачем вообще делить полив на зоны
Источник воды — насос, скважина, водопровод — даёт ограниченный поток. Если включить все дождеватели сразу, давление упадёт, дальность струй сократится, и между ними появятся сухие кольца. Разделив систему на зоны, которые работают по очереди, вы даёте каждой зоне полный напор.
Вторая причина — разные потребности. Газону на солнце нужно больше воды, чем газону в тени. Клумбе — не так, как огороду. Капельной линии — совсем другое время полива, чем дождевателю. В одной зоне всё это не настроить.
Калькулятор капельного полива — число капельниц, расход и время полива по зонам.
Шаг 1. Замер источника
Прежде чем рисовать зоны, узнайте, что может дать источник.
| Параметр | Как измерить | Зачем |
|---|---|---|
| Статическое давление | Манометр на кране при закрытых потребителях | Верхняя граница |
| Рабочее давление | Манометр при открытом кране на полный поток | Реальная картина |
| Расход | Время наполнения ведра или бочки известного объёма | Сколько воды в минуту можно взять |
| Стабильность | Замеры утром и вечером | Водопровод в посёлке часто проседает вечером |
Не планируйте зону на весь расход источника. Оставьте запас: часть потока уйдёт на потери в трубах и фитингах, а если в доме кто-то откроет кран, система не должна захлебнуться. Особенно это важно при поливе из скважины или колодца, где насос работает в связке с гидроаккумулятором и реле давления.
Если вы не уверены в результатах замера, повторите его в разные дни и в разное время. Для зонирования берите наименьший стабильный результат, а не наилучший: система должна работать и в тот вечер, когда соседи тоже поливают свои участки. Запишите все цифры на плане — от них будут зависеть все дальнейшие решения.
Шаг 2. Разделение по типу полива
Главное правило: в одной зоне только один тип поливочных устройств.
| Тип | Интенсивность полива | С чем нельзя смешивать |
|---|---|---|
| Роторные дождеватели | Низкая, поливают долго | С веерными: те зальют свою часть, пока роторы только начнут |
| Веерные дождеватели | Высокая, поливают быстро | С роторными и капельными |
| Капельные линии и капельницы | Очень низкая, поливают долго | С любыми дождевателями |
| Микродождеватели и туманообразователи | Особая | С остальными |
Подробнее о типах — в статьях про дождеватели и капельный или дождевальный полив газона.
Шаг 3. Разделение по растениям
| Растения | Потребность в воде | Особенности |
|---|---|---|
| Газон | Регулярный полив всей поверхности | Дождеватели, глубокий редкий полив |
| Цветник и миксбордер | Умеренная, к корням | Капельный полив, не мочить листья |
| Огород | Высокая в период роста | Капельные ленты, свой режим |
| Теплица | Высокая, нет дождя | Отдельная зона всегда |
| Кустарники и деревья | Редкий глубокий полив | Капельницы по приствольным кругам |
| Засухоустойчивые посадки | Низкая | Отдельная зона или вовсе без полива |
Например, полив теплицы никогда не смешивают с уличными зонами: туда не попадает дождь, и датчик дождя для неё не должен срабатывать.
Шаг 4. Свет, тень и рельеф
Даже одинаковые растения требуют разного полива в разных условиях.
- Солнце и тень. Газон на южной стороне пересыхает быстрее, чем у северной стены. Разделите их на разные зоны.
- Склон. Вода стекает вниз, верх пересыхает, низ заливается. Верх и низ склона лучше разнести по разным зонам, а на самом склоне использовать капельный полив или циклический полив короткими порциями.
- Почва. Песок впитывает быстро и быстро сохнет, глина — медленно, с риском стока. Если на участке разные почвы, это тоже повод для разных зон.
- Ветер. Открытая часть участка теряет больше воды, чем защищённая домом.
Удобный приём — раскрасить план участка цветными карандашами: одним цветом газоны на солнце, другим тень, третьим клумбы и так далее. Каждое цветовое пятно и есть будущая зона или группа зон.
Шаг 5. Расчёт нагрузки на зону
Сложите расход всех устройств, которые вы хотите включить в зону, по паспортным данным. Сумма не должна превышать доступный расход источника с запасом.
| Устройство | Где взять расход |
|---|---|
| Дождеватель | Таблица производителя для выбранного сопла и давления |
| Капельная трубка | Расход капельницы, умноженный на число капельниц |
| Капельная лента | Расход на погонный метр, умноженный на длину |
| Капельница | Паспортный расход каждой |
Если сумма больше — делите зону на две. Не забывайте, что у дождевателей расход зависит от сопла и сектора: дождеватель на полный круг тратит больше, чем угловой.
Шаг 6. Клапаны и контроллер

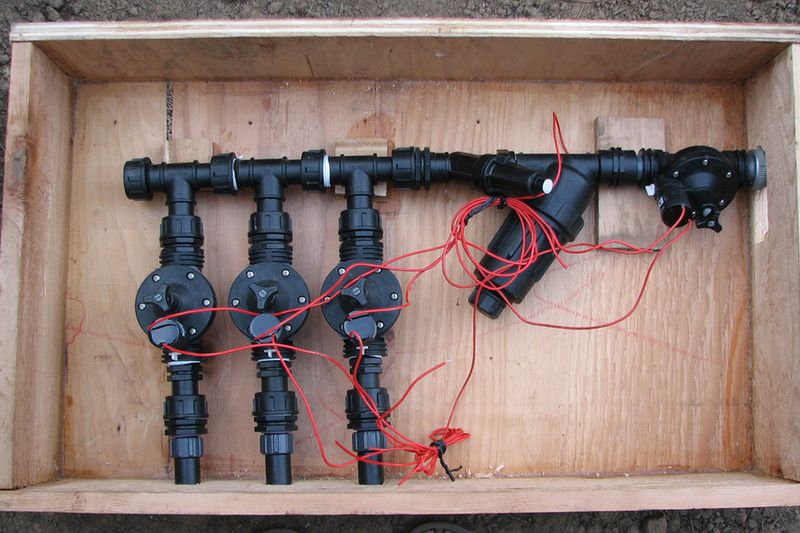

Каждая зона — это один электромагнитный клапан и один выход контроллера. Клапаны удобно собирать в группу в одном клапанном колодце, чтобы обслуживать их в одном месте.
| Решение | Плюсы | Минусы |
|---|---|---|
| Все клапаны в одном колодце | Удобно обслуживать, короткие провода | Длинные трубы до дальних зон |
| Клапаны у каждой зоны | Короткие трубы | Обслуживание по всему участку |
| Контроллер с запасом выходов | Можно добавить зоны позже | Чуть дороже на старте |
Выбирайте контроллер с запасом выходов: на большинстве участков через пару лет появляется ещё одна клумба или теплица. Сравнение вариантов управления — в статьях про зональный контроллер и солнечный контроллер.
Шаг 7. Расписание
| Зона | Когда | Как часто | Длительность |
|---|---|---|---|
| Газон на солнце | Раннее утро | Реже, но обильно | Дольше, чем в тени |
| Газон в тени | Раннее утро | Реже солнечной зоны | Короче |
| Цветник капельный | Утро | Часто в жару | Долго, малым потоком |
| Огород | Утро или вечер | По фазе роста | По влажности почвы |
| Теплица | Утро | Ежедневно в жару | По состоянию почвы |
| Склон | Несколько коротких циклов | По погоде | Короткие порции с паузами |
Зоны идут последовательно, одна за другой. Подсчитайте общее время: если цикл всех зон слишком длинный и заканчивается днём, когда вода быстро испаряется, разнесите зоны на разные дни. Датчик дождя и датчик влажности помогут автоматически пропускать полив.
Трубы и магистраль
Зонирование касается не только клапанов, но и трубопровода. Даже идеально рассчитанная зона будет работать плохо, если вода не может до неё дойти.
- Магистраль. От источника к клапанам идёт магистральная труба, которая всегда под давлением. Её диаметр подбирают под расход самой большой зоны: слишком тонкая труба съедает давление на длинном участке.
- Отводы зон. От клапана к дождевателям или капельным линиям идут трубы зоны. Их диаметр может уменьшаться к концу линии, по мере того как падает расход.
- Кольцо или тупик. Если зона длинная, трубу иногда закольцовывают: вода приходит к дальним дождевателям с двух сторон, и давление выравнивается.
- Уклоны и слив. Трубы укладывают с небольшим уклоном к точкам слива, чтобы перед зимой вода ушла. Подробности — в статье про консервацию полива на зиму.
- Фильтры. Капельные зоны получают свой фильтр после клапана, даже если на входе системы уже стоит фильтр грубой очистки.
- Регулятор давления. Капельным зонам обычно нужен редуктор давления, дождевателям — нет.
Точные диаметры и длины считают по таблицам производителя оборудования. Если участок большой, а источник на пределе, доверьте этот расчёт специалисту.
Как проверить зоны после монтажа
После установки пройдите по каждой зоне отдельно, включив её вручную с контроллера.
- Все ли устройства работают. Дождеватели выдвигаются полностью, капельницы подают воду.
- Давление в конце зоны. Если есть возможность, поставьте манометр на последнюю точку и сравните с началом.
- Перекрытие. Струи дождевателей должны доходить до соседних. Поставьте на газон несколько одинаковых банок и сравните, сколько воды набралось за одно и то же время: большая разница означает неравномерный полив.
- Сектор. Вода не попадает на стены, окна, дорожки и машину.
- Сток. На склонах и плотной почве вода не стекает раньше, чем впитывается.
- Клапаны. После выключения зоны вода из дождевателей не продолжает течь; если течёт, клапан не закрывается полностью или в нижней точке стоит дренажный клапан.
Запишите результаты и время полива для каждой зоны. Эти записи пригодятся при настройке расписания и при поиске неисправностей. Хороший помощник для контроля — расходомер: по нему видно и утечки, и засоры.
Если система уже есть и работает плохо
Перезонировать готовую систему можно, и обычно это дешевле, чем полностью её переделывать.
- Перегруженная зона. Ставят дополнительный клапан и разрезают трубу зоны на две части.
- Смешанные устройства. Веерные дождеватели в зоне роторов меняют на роторы с подходящими соплами, или наоборот, выносят их в отдельную зону.
- Клумбы на газонной зоне. Дождеватели над клумбами заглушают, к клумбам ведут капельную трубку от нового клапана.
- Нет свободных выходов. Меняют контроллер на модель с большим числом выходов или добавляют модуль расширения, если он предусмотрен.
Сначала составьте схему существующей системы: где идут трубы, где клапаны, какие устройства стоят. Без неё любая переделка превращается в раскопки наугад.
Обслуживание зон по сезону
| Когда | Что сделать |
|---|---|
| Весной | Расконсервация, проверка каждой зоны, чистка фильтров, настройка секторов |
| В начале лета | Корректировка времени под жару, проверка капельниц |
| В середине лета | Чистка фильтров, проверка перекрытия после роста растений |
| Осенью | Сокращение полива, затем консервация, продувка |
Пример зонирования по шагам
Участок с газоном перед домом, газоном за домом, клумбами, огородом и теплицей. Замер показал, что источник стабильно даёт расход, достаточный примерно для четырёх роторных дождевателей одновременно с запасом.
- Газон перед домом на солнце — восемь роторных дождевателей. Делим на две зоны по четыре.
- Газон за домом в тени — четыре роторных. Одна зона.
- Узкая полоса газона у дорожки — веерные дождеватели. Отдельная зона.
- Клумбы у входа — капельная трубка. Одна зона.
- Огород — капельные ленты. Одна зона.
- Теплица — капельные ленты. Отдельная зона без датчика дождя.
Итого семь зон, контроллер на восемь-девять выходов с запасом. Утром контроллер по очереди проходит все зоны, начиная с газонов, потом капельные.
Типичные ошибки
- Зона больше, чем может дать источник: дальние дождеватели не выдвигаются.
- Роторы и веерные в одной зоне.
- Газон и клумбы на одном клапане.
- Солнце и тень в одной зоне.
- Теплица подключена к датчику дождя.
- Нет запаса выходов на контроллере.
- Зона склона поливается одним длинным циклом.
- Все клапаны закопаны в землю без колодца.
Подробнее о промахах — в статье про ошибки полива.
Частые вопросы
Сколько зон нужно на обычном участке?
Зависит от площади, источника и посадок. На небольшом участке часто хватает трёх-пяти зон, на большом — больше десяти.
Можно ли поливать две зоны одновременно?
Можно, если источник выдерживает их суммарный расход. Обычно зоны работают по очереди.
Как понять, что зона перегружена?
Дождеватели плохо выдвигаются, дальность струи меньше паспортной, в конце линии давление заметно ниже, чем в начале. Проверьте манометром.
Нужен ли проект?
Для простого участка можно сделать самостоятельно по этим шагам. Для большого участка или сложного рельефа проект у специалиста окупится отсутствием переделок.
Что делать, если источник слабый?
Больше зон с меньшим числом устройств, капельный полив вместо дождевателей, накопительная ёмкость и насос, см. объём бака для полива.
Можно ли добавить зону позже?
Да, если на контроллере есть свободный выход и магистраль рассчитана на подключение нового клапана. Поэтому запас закладывают сразу.
Можно ли сделать зону из одного дождевателя?
Можно, если это особое место: например, отдельный угол в тени или клумба с особым режимом. Но каждая зона — это клапан и выход контроллера, поэтому слишком мелкое дробление усложняет систему без пользы.
В каком порядке поливать зоны?
Обычно сначала газоны дождевателями, затем капельные зоны: капельный полив менее чувствителен ко времени суток. Главное, чтобы весь цикл газонов закончился до жары.
Почему одна зона поливает хуже других, хотя устройства одинаковые?
Чаще всего она дальше от источника или выше по рельефу, и давления не хватает. Проверьте давление в конце зоны и при необходимости уменьшите число устройств или увеличьте диаметр трубы.
Нужно ли зонировать полив из бочки?
Да, даже сильнее: насос из бочки обычно даёт небольшой поток. Капельные зоны с небольшим расходом работают лучше всего, см. насос из бочки.
Как связать зоны с датчиками?
Датчик дождя обычно подключают ко всему контроллеру, но теплицу из-под его управления исключают. Датчики влажности ставят в характерную зону или в каждую важную зону отдельно, если контроллер это поддерживает.
Итог
Зонирование — основа работы автополива. Измерьте давление и расход источника, разделите участок по типу полива, растениям, свету и рельефу, посчитайте нагрузку на каждую зону с запасом. Каждой зоне дайте свой клапан и своё расписание на контроллере с запасом выходов. Проверьте каждую зону после монтажа, запишите результаты и раз в сезон пересматривайте расписание. Тогда каждая часть участка получит ровно столько воды, сколько ей нужно, а система будет работать годами без переделок.
