Гидроаккумулятор для системы полива: зачем нужен

как работает мембранный бак, какой объём взять под зоны и насос, давление воздуха и пороги реле, горизонтальный или вертикальный, сменная мембрана, установка, проверка, зимовка и почему насос включается слишком часто

Гидроаккумулятор — это бак, в котором вода хранится под давлением. Внутри него резиновая мембрана или груша отделяет воду от сжатого воздуха. Когда насос качает воду, мембрана сжимает воздух; когда вы открываете кран или включается зона полива, сжатый воздух выталкивает воду обратно в систему. Благодаря этому насос не включается при каждом небольшом расходе воды, давление в системе меняется плавно, а гидроудары смягчаются. Без гидроаккумулятора насосная станция работает рывками, насос «щёлкает» и быстро изнашивается. Ниже — как работает бак, как выбрать объём, как настроить давление воздуха и как ухаживать за ним. Подробнее — обустройство скважины и автоматики.

Короткий ответ: гидроаккумулятор нужен в любой системе полива с насосом и реле давления. Чем больше полезный объём бака, тем реже включается насос. Объём подбирают по производительности насоса, допустимому числу пусков и расходу зон, особенно маленьких капельных. Давление воздуха в пустом баке устанавливают немного ниже порога включения реле — по рекомендации производителя. Для воды, которую используют и в доме, выбирайте бак, допущенный для питьевой воды. Ставьте его рядом с реле, в сухом месте, защищённом от мороза. Раз в сезон проверяйте давление воздуха, а на зиму в неотапливаемом помещении сливайте воду. Отдельный разбор с пошаговым планом — в статье слабый напор воды для полива.

Как работает гидроаккумулятор

Важно понимать, что полный объём бака и полезный объём — не одно и то же. Полезный объём — это сколько воды бак отдаёт между верхним и нижним порогом реле. Он заметно меньше общего объёма и зависит от настроек давления. Поэтому при выборе бака смотрят не только на цифру на корпусе, но и на то, как он будет работать с вашим реле. Подробнее — реле давления насоса.

Зачем он нужен в поливе

• Уменьшает число включений насоса и продлевает его жизнь.
• Сглаживает колебания давления на зонах.
• Даёт небольшой запас воды под давлением при коротких поливах из шланга.
• Смягчает гидроудары при закрытии клапанов.
• Позволяет насосу работать дольше и спокойнее, а не короткими рывками.

Особенно важен бак для систем с капельными зонами: их расход мал, и без запаса насос будет включаться и выключаться постоянно. Подробнее — капельный полив для грядок и электромагнитный клапан.

Как выбрать объём

Точный расчёт объёма делают по формулам производителя насоса или бака, и это задача для проектировщика или продавца оборудования. Если система полива подключена к той же станции, что и дом, учитывают и бытовой расход. Если сомневаетесь между двумя объёмами, больший обычно работает лучше, если для него есть место. Отдельный разбор с пошаговым планом — в статье что делать, если гидроаккумулятор не держит давление.

Давление воздуха

Давление воздуха — самый важный параметр, который владелец может проверить сам. Его измеряют шинным манометром через ниппель на баке, когда насос отключён от питания, а давление воды в системе сброшено открытым краном. Обычно рекомендуют, чтобы давление воздуха было немного ниже порога включения реле: тогда при включении насоса в баке ещё остаётся немного воды, а мембрана не работает на износ. Точные значения смотрите в инструкции к баку и насосу. Подкачивают воздух обычным автомобильным насосом или компрессором, стравливают — нажатием на золотник ниппеля. Отдельный разбор с пошаговым планом — в статье что делать, если насос часто включается и выключается.

Исполнение и мембрана

Баки для отопления, расширительные, внешне похожи, но для холодного водоснабжения не предназначены: у них другая мембрана. Для полива и дома используют баки для воды. Подробнее — скважина или колодец.

Гидроудар и бак

Когда электромагнитный клапан зоны быстро закрывается, поток воды в трубе резко останавливается, и по системе проходит волна давления. Её слышно как удар или стук в трубах. Гидроаккумулятор частично гасит эти волны: воздушная подушка в баке работает как амортизатор. Но если бак стоит далеко от места удара или в нём нет воздуха, эффект пропадает. На длинных магистралях иногда ставят небольшие дополнительные баки-демпферы ближе к клапанам, а регулировка потока на клапане позволяет закрывать его мягче. Подробнее — редуктор давления для полива.

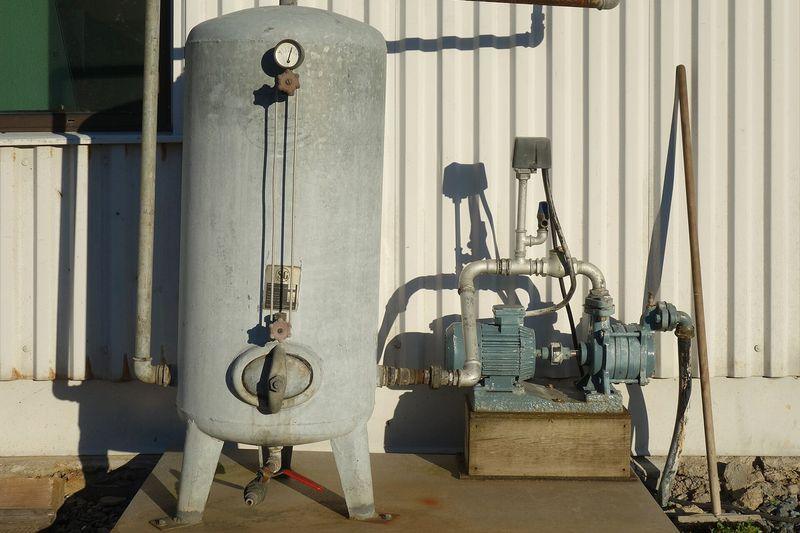

Где установить

Бак ставят рядом с насосом и реле, на общий фитинг, без длинных трубопроводов между ними. Место — сухое, защищённое от мороза и прямого солнца, с доступом к ниппелю и сливному крану. Большие баки ставят на ровное прочное основание: бак с водой тяжёлый. Перед баком полезен кран, чтобы при обслуживании отключить его от системы. Если станция стоит в кессоне или приямке, проверьте, чтобы туда не попадала вода. Если что-то пошло не так, разберите причины по шагам — в статье где искать течь, если насосная станция подтекает.

Признаки неисправности

Если мембрана сменная, её можно заменить; если нет — меняют бак. Подробнее — как проверить давление манометром и обратный клапан.

Полезный объём на практике

Многие удивляются, когда узнают, что из бака с большой цифрой на корпусе между включениями насоса выходит лишь часть воды. Это нормально: часть объёма занимает сжатый воздух, а вода выдавливается только в пределах между порогами реле. Чем шире разница между порогами и чем правильнее выставлено давление воздуха, тем больше воды бак отдаёт за цикл. Если давление воздуха слишком высокое, бак наполнится лишь немного; если слишком низкое, мембрана будет растягиваться сильнее, а при включении насоса бак окажется пустым. Поэтому настройка воздуха и порогов реле — одна задача, которую решают вместе. После любой перенастройки реле проверяйте и воздух в баке.

Гидроаккумулятор и дождевая вода

Если полив идёт из бака с дождевой водой, в ней могут быть мелкие частицы, органика и пыль с крыши. Перед насосом ставят фильтр, иначе осадок будет скапливаться в насосе и в самом гидроаккумуляторе. Для такой воды особенно удобна сменная мембрана: при обслуживании её можно снять, промыть бак и вернуть на место. Подробнее — насос из бочки, объём бака и фильтр грубой очистки.

🧮Калькулятор дождевой воды — сколько воды соберёт крыша и сколько бочек нужно.

Безопасность

Гидроаккумулятор — сосуд под давлением. Не превышайте максимальное давление, указанное на корпусе, не пытайтесь ремонтировать корпус и фланец самостоятельно, не откручивайте фланец, пока в баке есть давление. Перед любыми работами отключите питание насоса и сбросьте давление воды. Электрическую часть станции подключает электрик. Если корпус проржавел или на нём есть вмятины, бак лучше заменить.

Проверка по шагам

Если после подкачки давление воздуха быстро уходит, проверьте ниппель мыльным раствором: пузыри покажут утечку.

Обслуживание и зимовка

Раз в сезон, обычно перед запуском полива, проверяйте давление воздуха. Если давление заметно ниже нормы, подкачайте; если давление снова быстро уходит, возможна утечка через ниппель или повреждение мембраны. Если насосная станция в неотапливаемом помещении, на зиму воду из бака сливают по инструкции, а сам бак оставляют на месте или снимают. Подробнее — консервация полива на зиму.

Общая станция для дома и полива

На многих участках одна насосная станция обслуживает и дом, и полив. Это удобно, но создаёт конфликт интересов: полив газона забирает много воды, давление в доме падает, а в душе становится неуютно. Кроме того, бак, рассчитанный на бытовой расход, может оказаться маловат для зон полива. Варианты решения — запускать полив газона ночью или рано утром, когда в доме воду почти не используют; увеличить объём бака; сделать отдельную линию полива с собственным насосом из колодца или бака с дождевой водой. При общей станции бак и все элементы должны быть допущены для питьевой воды, а линия полива — отделена обратным клапаном, особенно если в неё подмешивают удобрения. Подробнее — контроллер автополива и скважина или колодец для полива.

Сколько служит бак

Срок службы зависит от качества воды, правильности давления воздуха и условий установки. Чаще всего первой стареет мембрана: она теряет эластичность, трескается или рвётся, особенно если бак долго работал без воздуха и мембрана растягивалась до предела. Корпус страдает от влаги в помещении и конденсата. Регулярная проверка воздуха — самый простой способ продлить жизнь бака. Баки со сменной мембраной удобнее в долгой перспективе: менять приходится только мембрану.

Чек-лист выбора и установки

• Бак предназначен для холодной воды, при общей станции — для питьевой.
• Объём подобран под насос и самую маленькую зону.
• Максимальное давление бака выше верхнего порога реле с запасом.
• Мембрана сменная — удобнее в ремонте.
• Бак стоит рядом с реле на общем фитинге.
• Есть кран и слив для обслуживания.
• Давление воздуха выставлено по инструкции.
• Место сухое, защищено от мороза.

Частые ошибки

• Ставить систему с насосом без гидроаккумулятора.
• Выбирать бак только по общему объёму.
• Никогда не проверять давление воздуха.
• Использовать бак для отопления.
• Ставить бак далеко от реле.
• Оставлять бак с водой на морозе.
• Откручивать фланец бака под давлением.
• Перекачивать воздух выше рекомендованного значения «для запаса».
• Не ставить фильтр перед насосом при поливе дождевой водой.

Примеры

Насос «щёлкает». Насос включался каждые несколько секунд. В баке не было воздуха. Подкачали по инструкции — насос стал включаться редко.

Капельная теплица. Маленькая зона капельного полива вызывала частые пуски. Поставили бак большего объёма и проверили давление воздуха — пуски стали заметно реже, а насос перестал греться.

Мокрый ниппель. При проверке из ниппеля пошла вода: мембрана порвалась. Заменили грушу, а давление воздуха теперь проверяют каждую весну.

Душ и газон. Пока поливался газон, в доме падал напор. Полив перенесли на раннее утро, а для теплицы сделали отдельную линию из бака с дождевой водой.

Когда звать специалиста

Специалист нужен для подбора объёма бака под насос и систему, при замене мембраны в больших баках, для настройки станции и при сомнениях в электрической части. Подробнее — сколько стоит автополив и ошибки выбора подрядчика.
