Коротко: обратный клапан для полива пропускает воду только в одну сторону. Он нужен на всасывающей линии насоса, после насоса перед гидроаккумулятором и на врезке полива в домашний водопровод, чтобы вода не уходила назад и грязная вода из шланга или бочки не попадала в питьевую. Для бытового полива обычно ставят пружинный клапан того же диаметра, что и труба, строго по стрелке на корпусе, а перед ним — фильтр. Отдельный разбор с пошаговым планом — в статье откуда берётся воздух в трубах водопровода.
Обратный клапан — маленькая деталь, от которой зависит работа всей системы полива с насосом. Он пропускает воду только в одном направлении и не даёт ей уйти обратно. Без него насос после каждого выключения теряет воду во всасывающей трубе и при следующем включении работает «на сухую», гидроаккумулятор сливает воду обратно в скважину, а вода из шланга или бочки с удобрениями может попасть в домашний водопровод. С неправильно выбранным клапаном система теряет напор, стучит при выключении насоса или незаметно подтекает. Ниже — где обратный клапан нужен, какие бывают типы, как выбрать и установить, и как понять, что он неисправен. Подробнее — гид по скважине для полива.
Короткий ответ: обратный клапан ставят там, где вода не должна течь назад: на всасывающей линии поверхностного насоса из колодца или бочки, после погружного насоса в скважине, перед гидроаккумулятором, на вводе системы полива от питьевого водопровода. Для насосов чаще используют пружинные клапаны, на всасывании — клапан с сеткой на конце шланга. Выбирайте по диаметру трубы и с небольшим сопротивлением потоку, ставьте по стрелке на корпусе и в доступном месте. Если клапан пропускает, насос включается сам или теряет воду. Если стучит — возможно, гидроудар. При консервации на зиму помните, что обратный клапан удерживает воду, и её нужно слить отдельно. Отдельный разбор с пошаговым планом — в статье почему шумит водопровод и стучат трубы.
Где нужен обратный клапан
| Место | Зачем |
|---|---|
| Конец всасывающего шланга поверхностного насоса | Вода не уходит из шланга в колодец или бочку |
| После погружного насоса в скважине | Вода не сливается из трубы обратно в скважину |
| Перед гидроаккумулятором | Бак не сливает воду обратно через насос |
| На вводе системы полива от водопровода | Вода из системы не попадает в питьевой водопровод |
| Перед подмешиванием удобрений | Раствор не уходит в водопровод и источник |
| В нижних точках длинных линий | Иногда — чтобы вода не стекала из зоны в низину |
Подробнее о насосах — насос из бочки, скважина или колодец и гидроаккумулятор.
Калькулятор дождевой воды — сколько воды соберёт крыша и сколько бочек нужно.
Защита насоса
Поверхностный насос, который берёт воду из колодца или бочки, перед первым запуском заливают водой. Если на всасывающей линии нет обратного клапана, после выключения вода уходит обратно, и при следующем запуске насос гонит воздух и может перегреться. Поэтому на конце всасывающего шланга ставят обратный клапан, часто объединённый с сетчатым фильтром. У погружного насоса в скважине обратный клапан удерживает воду в подъёмной трубе. Многие насосы имеют встроенный клапан; в этом случае второй ставят по рекомендации производителя насоса, а не «на всякий случай» — лишний клапан добавляет сопротивление.

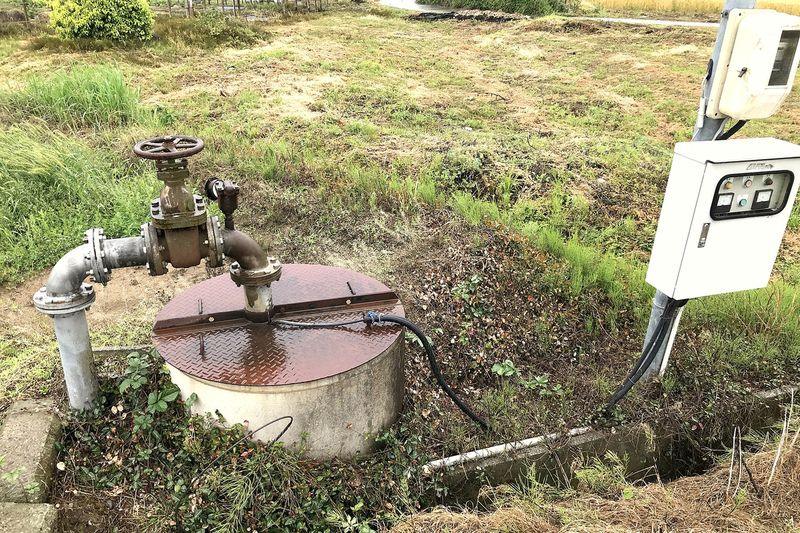

Колодец и бочка: всасывающая линия
Поверхностный насос поднимает воду за счёт разрежения во всасывающей линии, поэтому любая негерметичность или неисправный клапан на этой линии сразу сказываются на работе. Всасывающий шланг должен быть жёстким, армированным, чтобы не сплющиваться при разрежении, а соединения — герметичными: через неплотный фитинг насос подсасывает воздух, и обратный клапан уже не помогает. Клапан с сеткой на конце шланга подвешивают так, чтобы он всегда был под водой даже при понижении уровня в колодце, но не касался дна. Если уровень воды в колодце летом сильно падает, проверьте, хватает ли насосу высоты всасывания по его характеристикам. Для бочки клапан с сеткой удобно закрепить на поплавке или на подвесе, чтобы он забирал воду из средней части, а не осадок со дна. Подробнее — скважина или колодец для полива.
Защита питьевой воды
Это часто забывают. Если система полива подключена к водопроводу, которым пользуется дом, при падении давления в водопроводе вода из шлангов, луж и бочек может втянуться обратно в трубы. Особенно опасно, если в систему полива подмешивают удобрения или если шланг лежит в бочке с водой. Обратный клапан на вводе системы полива снижает этот риск. Для серьёзной защиты применяют специальные устройства, предотвращающие обратный ток; если система подключена к централизованному водопроводу, уточните требования водоканала или управляющей организации посёлка. Подробнее — фильтр грубой очистки.
Типы обратных клапанов
| Тип | Особенности | Где уместен |
|---|---|---|

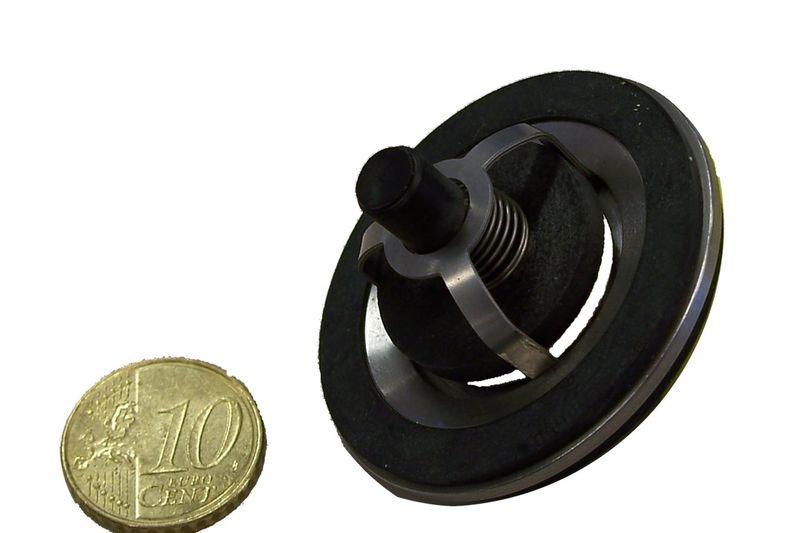

| Пружинный (тарельчатый) | Компактный, работает в любом положении | После насоса, перед гидроаккумулятором |
| Шаровой | Шар поднимается потоком, меньше засоряется | Вода с примесями, дренажные линии |

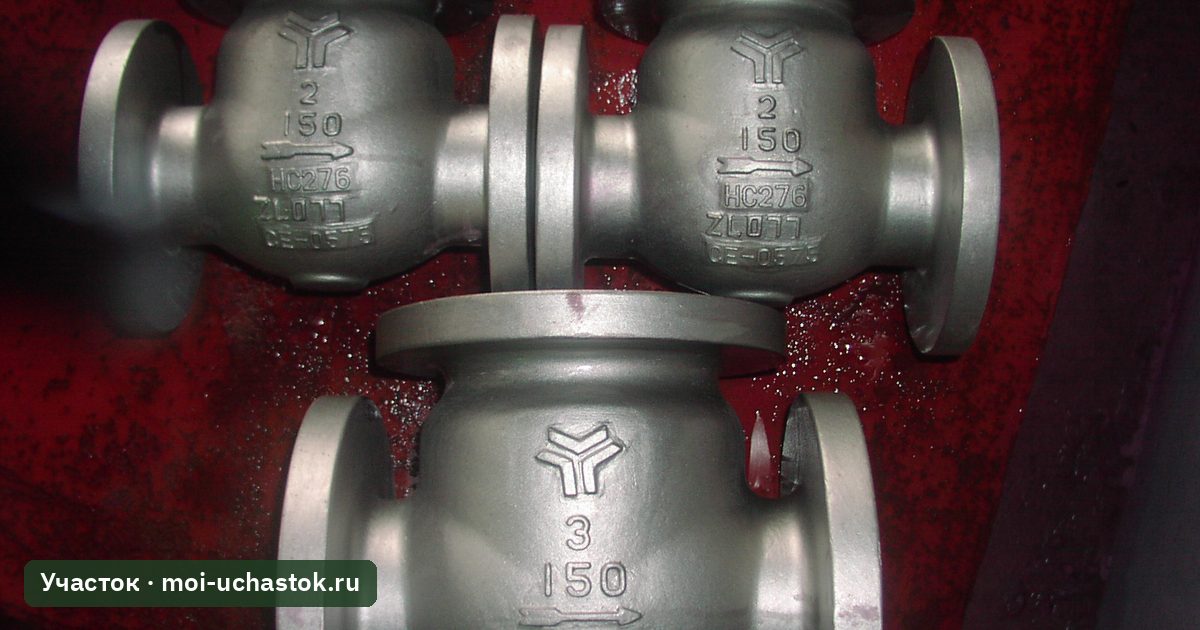

| Лепестковый (поворотный) | Малое сопротивление | Крупные диаметры, горизонтальные участки |
| Клапан с сеткой на всасывании | Защищает насос от мусора и удерживает воду | Конец шланга в колодце или бочке |
Для бытового полива чаще всего используют пружинные клапаны из латуни или пластика. Латунные долговечнее и прочнее, пластиковые лёгкие и не корродируют, но аккуратнее с затяжкой резьбы.
Как выбрать
- Диаметр — под диаметр трубы, без сужения.
- Сопротивление — чем меньше, тем лучше: клапан «съедает» часть напора.
- Рабочее давление — с запасом относительно давления в системе.
- Материал — латунь или качественный пластик, уплотнение — надёжное.
- Направление — стрелка на корпусе должна совпадать с потоком.
- Доступ — клапан должен быть доступен для осмотра и замены.
Если на всасывании насоса берёте клапан меньшего диаметра, чем шланг, насосу будет тяжелее поднимать воду, особенно из глубокого колодца.
Материалы: латунь или пластик
| Материал | Плюсы | На что обратить внимание |
|---|---|---|
| Латунь | Прочность, долговечность, выдерживает затяжку | Качество сплава и уплотнения, совместимость с фитингами |
| Пластик | Лёгкий, не корродирует, дешевле | Не перетягивать резьбу, беречь от мороза и ударов |
| Нержавеющая сталь | Долговечность, стойкость к агрессивной воде | Встречается реже, выше стоимость |
Внутри клапана важны не только корпус, но и тарелка, пружина и уплотнение. Если вода жёсткая или с большим количеством железа, на деталях образуется налёт, и клапан начинает закрываться не до конца. В этом случае помогает фильтр перед клапаном и периодическая проверка. При покупке полезно выбирать клапан, который можно разобрать и почистить, а не только заменить целиком.
Связка клапан — реле — бак
В насосной станции обратный клапан работает вместе с реле давления и гидроаккумулятором. Насос накачивает воду в бак до давления выключения, реле отключает насос, а клапан не даёт воде уйти обратно через насос. Когда кто-то открывает кран или включается зона полива, давление падает до порога включения, и насос снова запускается. Если клапан пропускает, давление падает даже при закрытых кранах, и насос включается сам. Если бак без воздуха, насос включается слишком часто. Поэтому при любых проблемах со стабильностью давления проверяют все три элемента вместе. Подробнее — реле давления насоса и гидроаккумулятор.
Установка
Клапан ставят строго по стрелке на корпусе. Резьбовые соединения уплотняют подходящим материалом. Перед клапаном полезен фильтр: мусор, застрявший под тарелкой, — главная причина того, что клапан перестаёт держать. На всасывающей линии клапан с сеткой не кладут на дно колодца или бочки — его подвешивают немного выше дна, чтобы не засасывать ил. Удобно, если рядом с клапаном есть кран и сгон: тогда клапан можно снять без разборки половины системы.
Обратный клапан и зима
Обратный клапан делает то, для чего он поставлен, — удерживает воду. При консервации системы это значит, что за клапаном может остаться вода, которую обычный слив через нижнюю точку не уберёт. Продумайте, как будет сливаться вода из участка между клапаном и насосом, из подъёмной трубы и гидроаккумулятора. Иногда для этого ставят дренажный кран рядом с клапаном. Если насос и клапан стоят в неотапливаемом помещении или на улице, их освобождают от воды или снимают по инструкции. Подробнее — зимняя консервация полива и датчик заморозки.
Признаки неисправности
| Симптом | Возможная причина |
|---|---|
| Насос включается сам при закрытых кранах | Клапан пропускает назад, давление падает |
| Поверхностный насос теряет залитую воду | Клапан на всасывании не держит |
| Насос долго набирает давление после простоя | Вода ушла из трубы |
| Стук при выключении насоса | Гидроудар, медленно закрывающийся клапан |
| Напор ниже обычного | Клапан засорён или слишком мал по диаметру |
Проверить клапан помогает манометр: закройте все краны и посмотрите, держит ли система давление. Если давление падает, по очереди исключайте участки — проблема может быть не в клапане, а в утечке или подтекающем кране. Подробнее — манометр для системы полива, реле давления и расходомер.
Обратный клапан и бочка с удобрениями
Подкормка через систему полива удобна: удобрение растворяют в баке или подмешивают инжектором, и раствор идёт прямо к корням через капельные линии. Но это и самый рискованный сценарий с точки зрения обратного тока. Если бак с раствором соединён с той же линией, что и питьевая вода, при падении давления раствор может уйти в водопровод или в источник. Поэтому линию подкормки лучше делать отдельной, от бака с насосом, не связанного с домашним водопроводом, а если всё же есть соединение — ставить устройство защиты от обратного тока и разрыв струи. После подкормки линии промывают чистой водой, чтобы удобрения не кристаллизовались в капельницах. Подробнее — капельный полив огорода.
Клапан на дренажных и длинных линиях
На участках с перепадом высот после выключения зоны вода стекает из труб к самой низкой точке и вытекает через нижние дождеватели или капельницы. На газоне появляется мокрое пятно, а при следующем включении трубы сначала заполняются воздухом и водой, и полив начинается неравномерно. Для таких случаев выпускают дождеватели и капельницы со встроенным противодренажным клапаном, который закрывается при падении давления. Это частный вид обратного клапана, и для участков с рельефом он полезнее, чем отдельный клапан в трубе. Подробнее — роторные и веерные дождеватели и компенсированная капельница.
Как проверить клапан своими руками
Самая простая проверка — по давлению. Запустите насос, дождитесь, пока он наберёт давление и выключится, закройте все краны и зоны и отметьте показания манометра. Если давление держится долго, клапан и система в порядке. Если падает, отключите насос от питания и перекройте кран сразу после клапана. Если давление в системе после крана перестало падать, а между насосом и краном падает, утечка или пропуск в районе клапана. Перед разборкой клапана снимите давление и перекройте воду. Подробнее — весенний чеклист.
Гидроудар
Когда насос резко выключается, столб воды в трубе движется по инерции, затем останавливается и идёт назад. Если обратный клапан закрывается с опозданием, вода ударяет в него — слышен стук, а трубы и фитинги испытывают нагрузку. Помогают клапаны с пружиной, которые закрываются быстро, правильно подобранный гидроаккумулятор и плавное закрытие кранов. Если стук сильный и регулярный, обратитесь к специалисту.
Чек-лист
- Определены точки, где вода не должна течь назад.
- Проверено, есть ли встроенный клапан в насосе.
- Диаметр клапана не меньше диаметра трубы.
- Клапан стоит по стрелке, перед ним есть фильтр.
- На всасывании клапан подвешен над дном.
- Предусмотрен слив воды за клапаном на зиму.
- Проверено, держит ли система давление.
Частые ошибки
- Не ставить клапан на всасывающую линию поверхностного насоса.
- Ставить клапан меньшего диаметра.
- Ставить несколько клапанов подряд без необходимости.
- Ставить клапан против потока.
- Забывать про воду за клапаном при консервации.
- Подключать систему полива с удобрениями к водопроводу без защиты от обратного тока.
Примеры
Насос из колодца. Каждый раз перед поливом насос приходилось заново заливать. На конце шланга поставили клапан с сеткой — проблема ушла.
Насос включается ночью. Давление в системе медленно падало, насос включался на несколько секунд. Обратный клапан после насоса был забит песком. Клапан промыли, перед насосом поставили фильтр.
Удобрения и водопровод. Владелец подмешивал удобрения в систему полива, подключённую к домашнему водопроводу. Поставили обратный клапан на ввод системы и вынесли подмешивание на отдельную линию.
Когда звать специалиста
Специалист нужен при подборе клапанов для скважинного насоса, при сильном гидроударе, при подключении системы полива к централизованному водопроводу и для консервации насосной станции. Подробнее — сколько стоит автополив и ошибки выбора подрядчика.
Частые вопросы
Зачем нужен обратный клапан?
Чтобы вода не текла назад: к насосу, в скважину или в водопровод.
Где его ставить?
На всасывании, после насоса, перед гидроаккумулятором, на вводе системы полива.
Нужен ли клапан, если в насосе есть встроенный?
Обычно второй не нужен; смотрите рекомендации производителя.
Какой тип выбрать?
Для бытового полива чаще пружинный.
Почему насос включается сам?
Клапан пропускает воду назад или где-то в системе есть утечка. Проверьте манометром, по очереди перекрывая участки системы.
Почему насос теряет воду?
Не держит клапан на всасывании.
Почему стучит при выключении?
Это гидроудар: клапан закрывается с опозданием, и обратная волна воды ударяет в него. Помогают быстродействующий пружинный клапан и исправный гидроаккумулятор.
Снижает ли клапан напор?
Да, немного; выбирайте клапан с малым сопротивлением и подходящего диаметра.
Нужен ли фильтр перед клапаном?
Да, мусор — главная причина неисправностей.
Как подготовить клапан к зиме?
Слить воду за клапаном или снять клапан по инструкции.
Защитит ли клапан питьевую воду?
Снизит риск обратного тока; для серьёзной защиты есть специальные устройства.
Можно ли поставить клапан вертикально?
Пружинный — да, в любом положении; другие типы — по инструкции.
Сколько служит обратный клапан?
Зависит от воды и фильтрации. При чистой воде и фильтре — долго; при песке и железе его приходится чистить или менять чаще.
Нужен ли клапан при поливе из водопровода без насоса?
Для защиты питьевой воды от обратного тока — да, особенно если в систему подмешивают удобрения.
Какой обратный клапан для полива лучше: латунный или пластиковый?
Латунный корпус прочнее и лучше переносит гидроудары и резьбовые соединения. Пластиковый легче и не корродирует, подходит для низкого давления и сезонных линий. Важнее совпадение диаметра с трубой и наличие фильтра перед клапаном.
Нужен ли обратный клапан при поливе из бочки самотёком?
При самотёке без насоса клапан обычно не нужен, он только создаёт дополнительное сопротивление и снижает и без того малый напор. Клапан нужен там, где есть насос или подключение к водопроводу.
Нужно ли снимать обратный клапан на зиму?
Клапан держит воду в трубе, поэтому перед зимой линию нужно слить с обеих сторон от него. Если слить полностью нельзя, клапан на неотапливаемом участке лучше снять, чтобы его не разорвало льдом.
