Редуктор давления для системы полива: зачем нужен

защита капельных лент и капельниц, стабильный напор при скачках водопровода, регулируемый или фиксированный, где поставить, фильтр перед редуктором, настройка по манометру и признаки неисправности

Давление в водопроводе или после насоса почти всегда выше, чем нужно капельному поливу. Капельные ленты и тонкие трубки рассчитаны на небольшое давление, и если подать на них полный напор, фитинги слетают, ленты лопаются, а капельницы работают неравномерно. Кроме того, давление в посёлковом водопроводе часто скачет: ночью оно выше, днём в часы пик — ниже, и вместе с ним меняется полив. Редуктор, или регулятор давления, решает обе задачи: снижает давление до нужного уровня и держит его стабильным. Ниже — когда редуктор нужен, какие бывают модели, как выбрать, установить и настроить. Если что-то пошло не так, разберите причины по шагам — в статье что делать, если капельный полив поливает неравномерно.

Короткий ответ: редуктор нужен в любой системе капельного полива, подключённой к водопроводу или насосу, а также там, где давление на вводе выше, чем допускают дождеватели и арматура. Для капельных зон часто используют фиксированные регуляторы на нужное давление, для общей линии — регулируемые редукторы с манометром. Ставят его после фильтра, а для отдельных зон — после электромагнитного клапана. Подбирайте по диапазону расхода зоны и выходному давлению, указанному производителем лент и капельниц. Настраивайте по манометру при работающей зоне. На зиму редуктор освобождают от воды. Если что-то пошло не так, разберите причины по шагам — в статье как устранить протечки фитингов полива.

Зачем снижать давление

Производители капельных лент, трубок и капельниц указывают рабочий диапазон давления. Превышение — частая причина того, что капельный полив «не работает»: соединения подтекают, ленты лопаются в жару, когда пластик мягче. Дождеватели тоже имеют оптимальное давление: при слишком высоком струя распыляется в мелкий туман, который сносит ветром. Подробнее — капельная лента, капельные ленты или трубки и дождеватели.

🧮Калькулятор капельного полива — число капельниц, расход и время полива по зонам.

Типы редукторов

Для небольших систем капельного полива удобны готовые узлы «клапан — фильтр — регулятор». Для общей линии с несколькими типами зон лучше регулируемый редуктор с манометром на выходе. Подробнее — клапан для автополива и манометр.

Как выбрать

• Выходное давление — по требованиям лент, капельниц или дождевателей, которые стоят после редуктора.
• Диапазон расхода — расход зоны должен попадать в рабочий диапазон редуктора. При слишком малом расходе некоторые модели работают нестабильно.
• Максимальное входное давление — с запасом относительно давления вашего водопровода или насоса.
• Диаметр присоединения — под трубу, без сужения.
• Возможность установить манометр — удобно для настройки и контроля.
• Возможность обслуживания — разборный корпус, доступ к сетке и мембране.

Если после редуктора стоят и капельные ленты, и дождеватели, одним общим редуктором их не настроить: им нужны разные давления. В этом случае редуктор для капельной зоны ставят отдельно после её клапана.

Где поставить

Перед редуктором обязательно ставят фильтр: песок и окалина забивают седло и мембрану, и редуктор начинает «пропускать» полное давление. Подробнее — фильтр для капельного полива, фильтр тонкой очистки и гидроаккумулятор.

Установка

Редуктор ставят строго по стрелке направления потока. Удобно, если до и после него есть краны или сгоны — тогда его можно снять без слива всей системы. Манометр ставят на выходе редуктора или в специальное гнездо на корпусе. Резьбовые соединения уплотняют подходящим материалом, пластиковые корпуса не перетягивают. Если редуктор стоит на улице, его защищают от прямого солнца и механических повреждений, например в клапанном коробе. Подробнее — приёмка системы полива.

Настройка

Регулируемый редуктор настраивают при работающей зоне, а не при закрытых кранах: при закрытых кранах манометр показывает статическое давление, которое может отличаться от рабочего. Порядок такой: включите зону, посмотрите на манометр после редуктора, медленно поворачивайте регулировочный винт, пока давление не дойдёт до нужного значения, затем выключите и снова включите зону и проверьте, что давление устанавливается так же. Значение запишите. Для капельных линий полезно проверить давление и в конце самой длинной линии: если оно сильно ниже, линию стоит укоротить или подать воду с двух концов. Подробнее — капельный полив для грядок и компенсированная капельница.

Почему давление в водопроводе скачет

В посёлковых и городских сетях давление зависит от того, сколько воды разбирают соседи. Утром и вечером, когда все поливают и пользуются водой в доме, давление падает. Ночью, когда расход минимален, оно растёт. Если в посёлке водонапорная башня или насосная станция работает по графику, давление может меняться и в течение дня. Для системы полива это означает, что одна и та же зона в разное время получает разное количество воды, а в ночные часы на капельные линии может прийти давление выше допустимого. Редуктор срезает верхние значения и выравнивает работу. Но он не может поднять давление, если его не хватает: если в часы пик давление ниже нужного для дождевателей, редуктор не поможет — нужны другой режим полива, насос с баком или перенос программы на другое время. Подробнее — контроллер автополива и насос из бочки.

Редуктор и насосная станция

Насос с реле давления создаёт в системе давление, которое колеблется между порогами включения и выключения. Для дождевателей это обычно не страшно, но капельные линии чувствительны к этим колебаниям и к верхнему порогу. Поэтому даже в системе с насосом капельные зоны обычно получают свой регулятор после клапана. Общий редуктор на выходе насосной станции ставят, если давление выключения насоса заметно выше, чем допускают все потребители системы. Подробнее — как настроить реле давления.

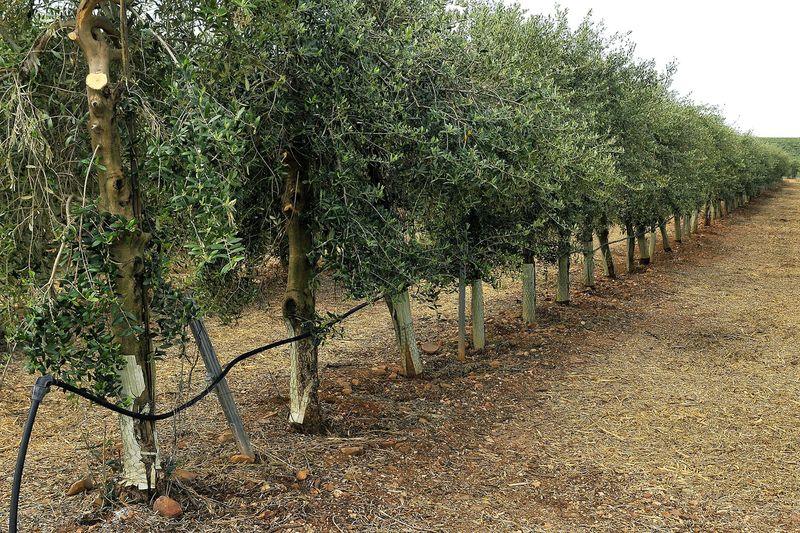

Длинные капельные линии и рельеф

Редуктор задаёт давление на входе в зону, но по длине линии давление снижается из-за трения, а на склоне меняется из-за перепада высоты. В результате в начале линии капельницы дают больше воды, чем в конце, а внизу склона — больше, чем наверху. Помогают несколько приёмов: не делать капельные линии длиннее рекомендованного производителем, подавать воду в середину линии или с двух концов, прокладывать ленты поперёк склона, а не вдоль, и использовать компенсированные капельницы, которые выдают почти одинаковый расход в широком диапазоне давления. Подробнее — как удержать газон на склоне и полив цветника.

Готовый узел для капельной зоны

Такой узел собирают в одну линию в правильном порядке: сначала фильтр, затем регулятор. Если поставить регулятор перед фильтром, мусор попадёт в регулятор. Многие производители выпускают готовые наборы для подключения к крану или клапану. Подробнее — таймер капельного полива.

Признаки неисправности

Регулярная проверка манометром позволяет увидеть проблему раньше, чем сорвёт капельную ленту. Подробнее — расходомер для полива.

Как понять, что давление слишком высокое

Без манометра на избыточное давление указывают косвенные признаки. Капельные ленты становятся тугими и круглыми, из капельниц бьют тонкие струйки вместо капель, фитинги подтекают или слетают, особенно в жару. Дождеватели вместо струи дают мелкий туман, который сносит ветром, а газон поливается неравномерно, с сухими кольцами. Шланги с поливочными пистолетами раздуваются. Если вы видите хоть один из этих признаков, поставьте манометр и измерьте давление при работающей зоне — это займёт несколько минут и избавит от гаданий. Подробнее — частые ошибки при поливе и микротрубка.

Редуктор для дома и для полива

Иногда на вводе в дом уже стоит редуктор давления для защиты сантехники. Он снижает давление для всего дома, и система полива, подключённая после него, получает уже сниженное давление. Этого может быть недостаточно для дождевателей, но всё ещё много для капельных лент. Поэтому смотрите на цифры, а не на сам факт наличия редуктора в доме: измерьте давление на кране, к которому подключён полив, и решите, нужен ли отдельный регулятор для капельных зон. Если систему полива подключают до домового редуктора, ей нужна своя защита.

Обслуживание и зимовка

Раз в сезон, обычно при весеннем запуске, проверьте давление после редуктора и при необходимости промойте встроенную сетку, если она есть. На зиму редуктор освобождают от воды или снимают: вода внутри может замёрзнуть и повредить мембрану и корпус. Перед снятием запишите настройки, если редуктор регулируемый. Подробнее — как подготовить полив к зиме.

Чек-лист

• Определено нужное давление для лент, капельниц и дождевателей.
• Выбран тип редуктора — фиксированный или регулируемый.
• Расход зоны в рабочем диапазоне.
• Перед редуктором стоит фильтр.
• После редуктора — манометр или гнездо для него.
• Установка по стрелке, с кранами для снятия.
• Настройка при работающей зоне, значения записаны.
• На зиму — слив или снятие.

Частые ошибки

• Подключать капельные ленты к водопроводу без регулятора.
• Ставить редуктор без фильтра.
• Настраивать при закрытых кранах.
• Ставить один редуктор для капельных зон и дождевателей.
• Брать редуктор, рассчитанный на большой расход, для маленькой капельной зоны.
• Оставлять редуктор с водой на зиму.

Примеры

Срыв лент в жару. Ленты срывало с фитингов каждые несколько дней. Манометр показал полное давление водопровода. Поставили регулятор на капельную зону — срывы прекратились.

Ночной полив. Ночью давление в посёлке выше, днём ниже. Без редуктора ночной полив переливал, дневной недоливал. Регулируемый редуктор выровнял давление.

Отказ после двух сезонов. Давление после редуктора сравнялось с входным. Внутри нашли песок. Редуктор промыли, перед ним поставили фильтр, а промывку фильтра включили в список весенних работ вместе с проверкой давления.

Когда звать специалиста

Специалист нужен при проектировании смешанной системы с разными давлениями по зонам, при подключении к насосной станции, при сильных скачках давления в водопроводе и при шуме и вибрации в трубах. Подробнее — сколько стоит автополив и ошибки выбора подрядчика.
