Фитинги полива протекают: что делать

почему текут соединения капельной ленты, трубки и шланга, как найти утечку, подобрать фитинг по диаметру, правильно затянуть компрессионную гайку, заменить уплотнитель и не допустить протечек после зимы

Даже небольшая протечка в системе полива доставляет много хлопот. Вода уходит мимо растений, под соединением образуется лужа, давление на дальних концах линии падает, а насос или скважина работают дольше, чем нужно. В капельной системе одна протекающая муфта может оставить без воды целую грядку, а капающий кран на стартовом соединении за сезон выливает заметный объём воды. Хорошая новость в том, что большинство протечек фитингов устраняется без замены всей системы, — важно понять, почему течёт именно это соединение.

Короткий ответ: фитинги полива протекают из-за несоответствия диаметра трубки или ленты и фитинга, недотянутой или перетянутой гайки, перекоса трубки, изношенных или потерянных уплотнительных колец, слишком высокого давления в системе, загрязнения в соединении и повреждения морозом. Перекройте воду, найдите место утечки, разберите соединение, проверьте маркировку и уплотнитель, обрежьте трубку ровно, соберите заново до упора и затяните без чрезмерного усилия. Если давление выше допустимого для капельной системы, установите редуктор. Об устройстве капельного полива — в статье капельная лента.

Какие бывают фитинги в садовом поливе

Чтобы понять, почему течёт соединение, полезно знать, какие фитинги стоят в вашей системе. В саду обычно встречаются несколько типов:

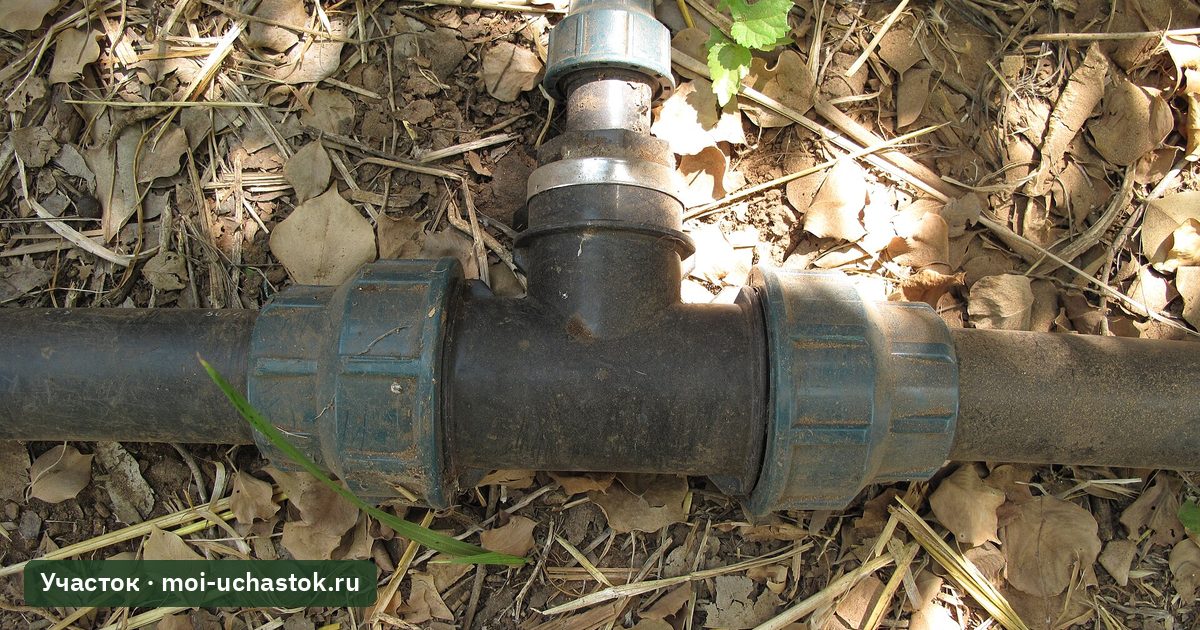

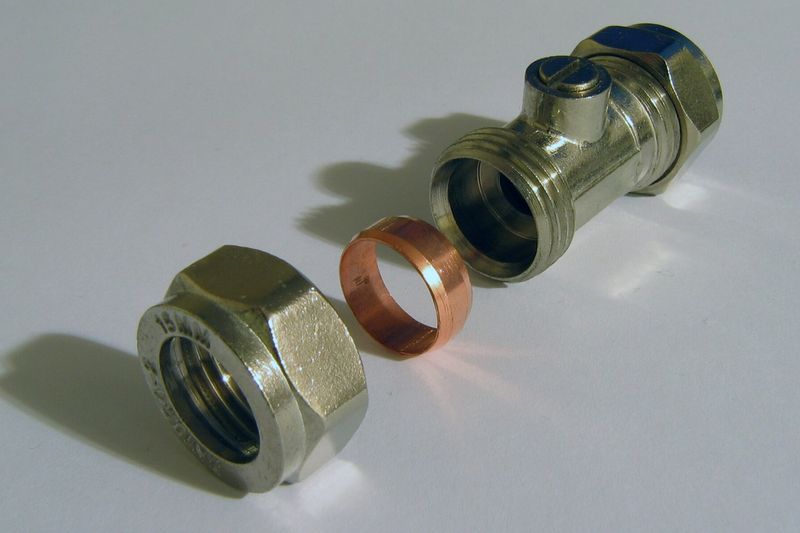

• Компрессионные фитинги для трубок ПНД. Трубку вставляют в корпус, внутри обжимное кольцо и уплотнитель; затягивают накидной гайкой.
• Фитинги для капельной ленты. Лента надевается на штуцер и фиксируется гайкой или хомутом. Стенки ленты тонкие, поэтому соединение чувствительно к затяжке и давлению.
• Стартовые коннекторы. Соединяют ленту или микротрубку с магистральной трубой через отверстие и резиновый уплотнитель.
• Штуцерные (ёлочка) фитинги. Трубка надевается на ребристый штуцер, иногда дополнительно фиксируется хомутом.
• Быстроразъёмные коннекторы для шлангов. Защёлкиваются на кране, пистолете или разветвителе, внутри — резиновое кольцо.
• Резьбовые соединения. Переходники на кран, фильтр, редуктор, таймер; герметизируются уплотнительной лентой или прокладкой.

Почему фитинги протекают

Каждый тип фитинга течёт по своим причинам, но общих ошибок несколько.

• Неподходящий диаметр. Фитинг рассчитан на один наружный диаметр и толщину стенки, а трубка или лента — другие. Даже небольшое несоответствие даёт подтекание.
• Трубка вставлена не до упора. Конец трубки не дошёл до ограничителя, уплотнитель не обжал её по всей окружности.
• Косой срез. Трубку отрезали неровно или с заусенцами, и она не прилегает к уплотнителю.
• Недотянутая гайка. Обжимное кольцо не сжимает трубку, вода просачивается по резьбе.
• Перетянутая гайка. Пластиковая гайка или корпус треснули, а уплотнитель деформировался.
• Изношенный или потерянный уплотнитель. Резина пересохла, потрескалась или потерялась при разборке.
• Высокое давление. Капельные ленты и многие фитинги рассчитаны на невысокое давление. При прямом подключении к скважине или водопроводу соединения не держат.
• Песок и грязь. Частица песка под уплотнителем нарушает герметичность.
• Мороз. Вода, оставленная в системе на зиму, при замерзании разрывает корпуса, тройники и краны.
• Ультрафиолет и старение. Пластик дешёвых фитингов на солнце становится хрупким и трескается.
• Механическая нагрузка. Шланг или трубку тянут, по ним ходят или переезжают тачкой, соединение перекашивается.

Как найти место утечки

Начните с осмотра при включённой воде. Пройдите вдоль всей системы: от крана или насоса через фильтр, редуктор, таймер, магистраль, стартовые коннекторы и до заглушек на концах лент. Ищите не только брызги, но и мокрые пятна на земле, лужи, зелёную траву или мох в одном месте, промоины у соединений.

Если линия проходит под мульчей или в земле, утечку выдаёт постоянно мокрое место. В системах с манометром признаком утечки бывает падение давления после закрытия всех линий. Проверьте и стыки на кране: часто течёт резьбовое соединение переходника. Если капельный полив поливает неравномерно, а утечек не видно, причина может быть в засоре, а не в протечке, — об этом статья капельный полив поливает неравномерно.

🧮Калькулятор капельного полива — число капельниц, расход и время полива по зонам.

Как подобрать фитинг, чтобы он не тёк

Большинство протечек появляется ещё при покупке: фитинг выбрали «на глаз». Перед покупкой измерьте наружный диаметр трубки штангенциркулем или посмотрите маркировку на её стенке, а для капельной ленты — также толщину стенки. Возьмите с собой в магазин обрезок трубки и проверьте посадку на месте. Фитинги одного производителя лучше сочетать с трубками и лентами того же производителя или заявленными как совместимые.

Под стартовый коннектор отверстие в магистральной трубе сверлят сверлом или пробойником того диаметра, который рекомендует производитель. Слишком большое отверстие не загерметизировать уплотнителем, а рваные края пробитого «на глаз» отверстия дают постоянное подтекание. Сверлят строго перпендикулярно стенке трубы и удаляют стружку изнутри, чтобы она не попала в капельницы. Ремонт порванных лент разобран в статье капельная лента порвалась.

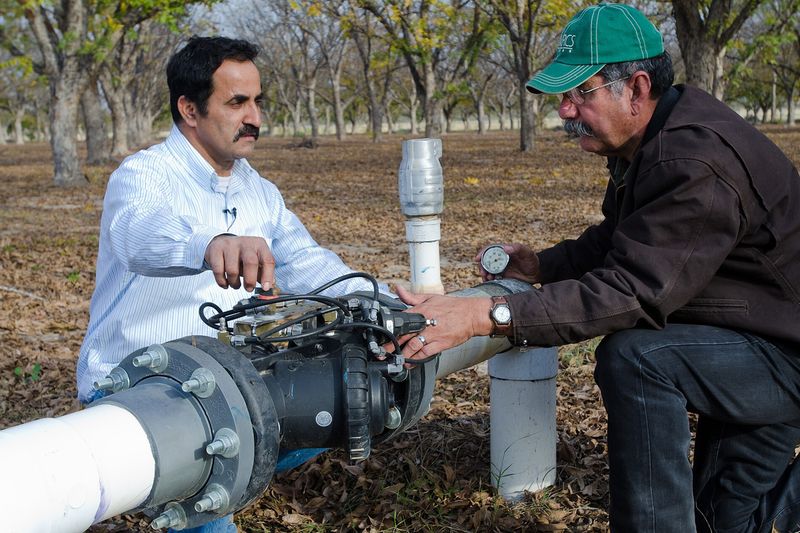

Шаг 1. Перекройте воду и сбросьте давление

Любые работы с фитингами начинайте с перекрытия воды. Закройте кран или выключите насос, откройте конечные заглушки или кран на дальнем конце линии, чтобы выпустить воду и сбросить давление. Если в системе есть гидроаккумулятор, помните, что он держит давление и после отключения насоса. Разбирать фитинг под давлением нельзя: трубку может вырвать, а части фитинга — разлететься. Если система питается от насосной станции и электрической автоматики, обесточьте насос по инструкции.

Шаг 2. Разберите соединение и проверьте маркировку

Отверните накидную гайку и вытащите трубку. Осмотрите маркировку на корпусе фитинга и на трубке: обычно на них указан наружный диаметр, а на трубке — ещё и толщина стенки или рабочее давление. Если цифры не совпадают, фитинг нужно заменить на подходящий. Для капельной ленты важны и диаметр, и толщина стенки: фитинг для тонкостенной ленты может не держать толстостенную, и наоборот.

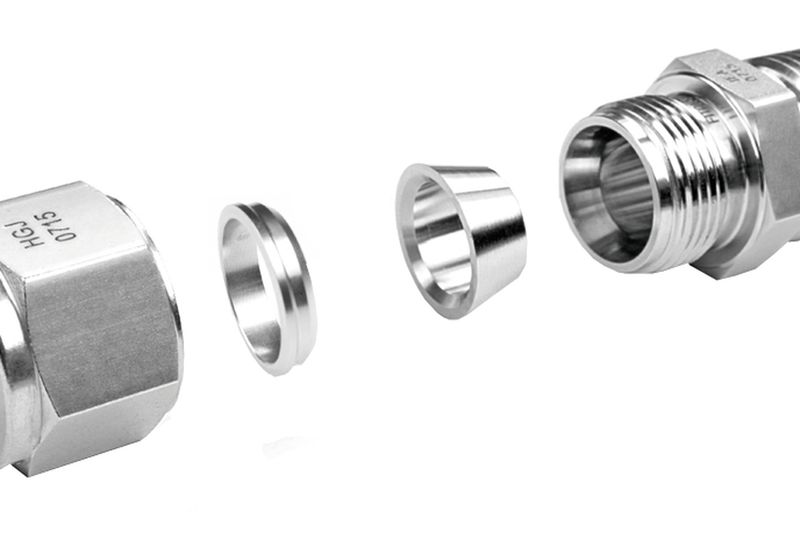

Проверьте внутренние детали: обжимное кольцо, уплотнитель, упорную шайбу. Уплотнитель должен быть эластичным, без трещин и вмятин. Обжимное кольцо — без сколов. Если деталь потерялась или повреждена, проще заменить фитинг целиком: детали разных производителей часто не взаимозаменяемы.

Шаг 3. Подготовьте конец трубки

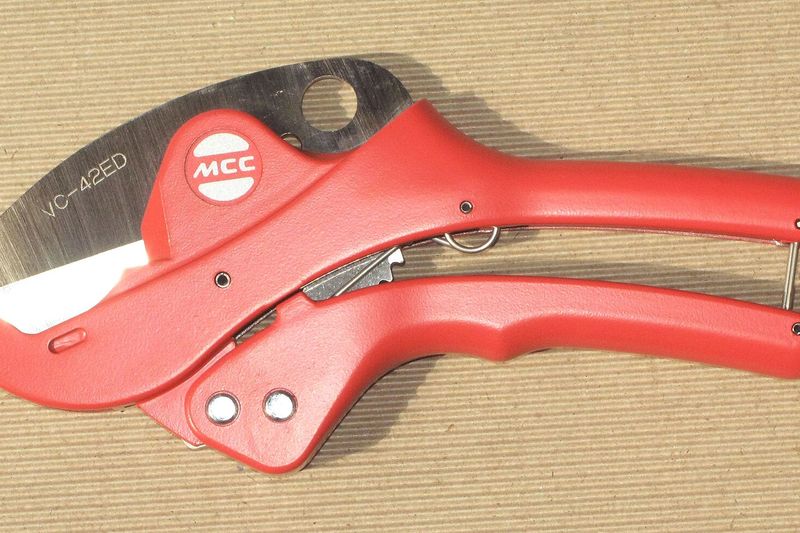

Обрежьте трубку ровно, строго перпендикулярно оси, острым ножом или специальными ножницами для труб. Срез должен быть без заусенцев и сплющивания. Протрите конец от песка и грязи. Если трубка в месте старого соединения растянулась или деформировалась, отрежьте этот участок целиком. Для лучшего прохода в фитинг конец трубки можно слегка смочить водой — масла и жиры использовать не стоит, если это не предусмотрено инструкцией.

Шаг 4. Соберите и затяните правильно

Наденьте гайку и кольцо на трубку в правильной последовательности, затем вставьте трубку в корпус до упора. Затягивайте гайку от руки до плотного сопротивления. Если инструкция производителя допускает, дотяните ключом совсем немного. Пластиковые фитинги легко сорвать или расколоть при чрезмерном усилии. Включите воду и проверьте соединение. Если подтекает — подтяните ещё немного, не перетягивая.

Для фитингов капельной ленты: наденьте ленту на штуцер до упора, затем затяните гайку, фиксируя ленту. Следите, чтобы лента не перекручивалась и не надрывалась на краю штуцера. При укладке ленты эмиттерами вверх соединение нагружается меньше.

Шаг 5. Загерметизируйте резьбовые соединения

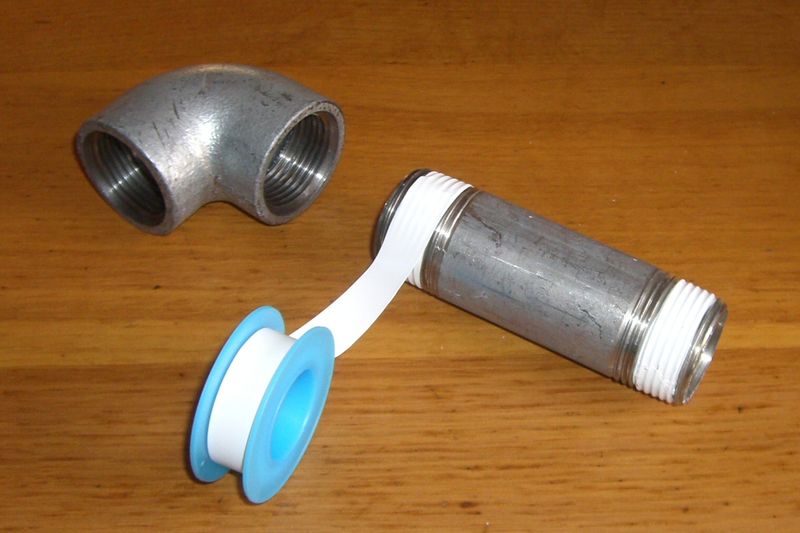

Резьбовые переходники на кран, фильтр, редуктор и таймер герметизируют уплотнительной лентой для резьбы или резиновой прокладкой — в зависимости от конструкции. Ленту наматывают по направлению закручивания резьбы, несколькими витками. Если на соединении есть резиновая прокладка, дополнительная лента обычно не нужна. Пластиковые резьбы затягивают аккуратно, чтобы не треснул корпус. На стыке с металлическим краном возможна деформация пластика: используйте подходящие переходники.

Шаг 6. Снизьте давление

Если фитинги ленты слетают или подтекают сразу после включения воды, а капельницы брызжут, вероятно, давление в системе выше допустимого. Рабочее давление для ленты и фитингов указано на упаковке. Между источником воды и капельной системой ставят редуктор давления и фильтр. Подробно о выборе и установке — в статье редуктор давления. Контролировать давление помогает манометр после редуктора.

Шаг 7. Замените повреждённые детали

Треснувшие корпуса, тройники, краны и коннекторы не ремонтируют: их заменяют. Изоляционная лента или клей на трещине держит недолго, особенно под давлением. Выбирайте фитинги того же типа и производителя или совместимые по диаметру и рабочему давлению. Пластик для наружного применения должен быть стойким к ультрафиолету.

Как проверить систему после ремонта

После замены фитингов не оставляйте систему без присмотра. Откройте воду постепенно, наполните линии и выпустите воздух через открытые заглушки на концах лент, затем закройте их. Обойдите все отремонтированные соединения и осмотрите их через несколько минут работы под давлением, а потом ещё раз через час. Пластик и резина немного «садятся», и гайку иногда приходится подтянуть. Сухую салфетку, приложенную к соединению, удобно использовать как индикатор: даже маленькое подтекание сразу оставит на ней мокрое пятно. В первые дни после ремонта проверьте и фильтр: при разборке в систему мог попасть песок. Про обслуживание фильтра — статья фильтр для капельного полива.

Протечки после зимы

Весной, после первого запуска полива, протечки находят особенно часто. Причина — вода, оставшаяся в фитингах и кранах на зиму. Лёд разрывает корпуса и выдавливает уплотнители. Чтобы избежать этого, осенью систему полностью сливают: перекрывают подачу, открывают все краны и заглушки, снимают фильтры и таймеры и хранят в тепле, ленты и шланги сматывают и убирают. Подробнее — в статье консервация полива на зиму.

Если вы уже обнаружили повреждения, перед новым сезоном сделайте ревизию: проверьте все соединения при постепенном повышении давления, замените треснувшие детали, промойте фильтры. Не включайте сразу всю систему на полную мощность — запускайте по зонам и следите за соединениями.

Протечки в соединениях садового шланга

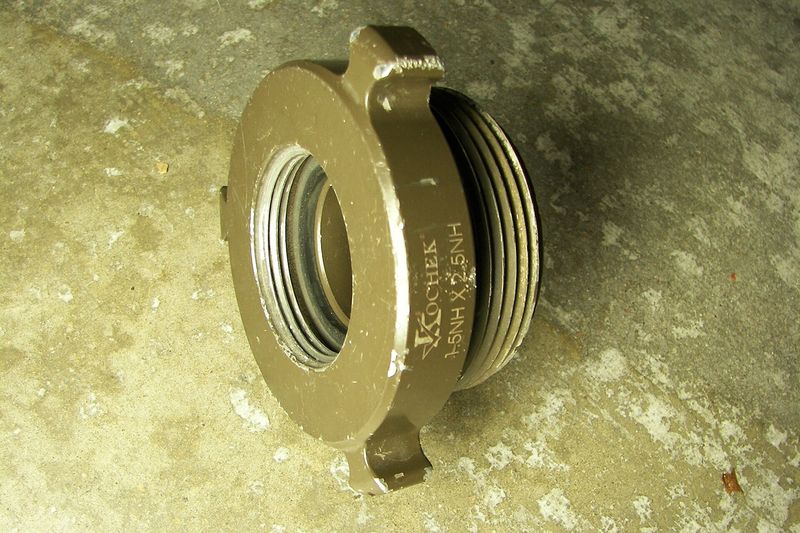

Шланги и их коннекторы — отдельная история. Быстроразъёмные коннекторы текут из-за изношенного резинового кольца, грязи в соединении, перекоса шланга или его износа на конце. Кольцо меняют на подходящее по размеру, конец шланга обрезают, если он растрескался. Шланг не тянут за коннектор и не оставляют на солнце под давлением. Если течёт сам пистолет, разбор — в статье пистолет для полива течёт.

Частые ошибки

• Покупать фитинги без проверки диаметра трубки и ленты.
• Перетягивать пластиковые гайки ключом.
• Не вставлять трубку до упора.
• Подключать капельную ленту напрямую к скважине без редуктора.
• Оставлять воду в системе на зиму.
• Заклеивать трещины изолентой вместо замены детали.
• Терять уплотнители при разборке.

Пример из практики

На даче в Подмосковье капельный полив в теплице постоянно подтекал на стыках ленты с магистралью, и ленты периодически слетали со штуцеров. Система была подключена к насосной станции скважины без редуктора. Хозяева установили фильтр и редуктор давления, заменили стартовые коннекторы на модели под толщину стенки ленты и обрезали растянутые концы лент. Протечки прекратились, а полив по всей длине грядок стал равномернее.

Короткий план

1. Перекройте воду и сбросьте давление.
2. Найдите место утечки при осмотре всей системы.
3. Проверьте маркировку фитинга и трубки.
4. Ровно обрежьте трубку и вставьте её до упора.
5. Затяните гайку без чрезмерного усилия.
6. Загерметизируйте резьбовые соединения.
7. Поставьте редуктор давления, если оно слишком высокое.
8. Осенью полностью сливайте систему.
