как насос включается и выключается сам, пороги включения и выключения, связка с гидроаккумулятором, защита от сухого хода, механическое или электронное реле, настройка по манометру и почему насос «щёлкает»
Если вода для полива приходит из скважины, колодца или бака через насос, кто-то должен решать, когда насос включать и когда выключать. Держать насос включённым всё время нельзя, а бегать к розетке каждый раз, когда открываете кран, неудобно. Эту задачу решает реле давления. Оно следит за давлением в системе: когда вы открываете кран или контроллер включает зону, давление падает, и реле запускает насос; когда краны закрыты и давление поднялось, реле насос выключает. От правильного выбора и настройки реле зависит, будет ли насос работать спокойно или «щёлкать» каждые несколько секунд, изнашиваясь в разы быстрее. Ниже — как работает реле, как его выбрать, где поставить и как безопасно настроить. Отдельный разбор с пошаговым планом — в статье слабый напор воды для полива.
Короткий ответ: реле давления включает насос при падении давления до нижнего порога и выключает при достижении верхнего. Работает в паре с гидроаккумулятором, который сглаживает колебания и уменьшает число включений. Пороги выбирают под потребности системы и возможности насоса, а давление воздуха в баке настраивают относительно нижнего порога по инструкции. Механическое реле простое и ремонтопригодное, электронное точнее и часто имеет защиту от сухого хода. Настраивайте по манометру, при отключённом питании регулировочных частей под напряжением не касайтесь. Если насос часто включается, проверьте воздух в баке, обратный клапан и утечки. Отдельный разбор с пошаговым планом — в статье что делать, если гидроаккумулятор не держит давление.
Как работает реле
Внутри механического реле есть мембрана, на которую давит вода, и пружины, которые ей противодействуют. Когда давление падает до нижнего порога, пружина замыкает контакты, и насос включается. Насос качает воду, давление растёт, и при верхнем пороге мембрана преодолевает усилие пружины и размыкает контакты. Насос выключается. Разница между порогами — так называемая дельта — определяет, насколько сильно будет меняться давление и как часто будет включаться насос. Электронное реле делает то же самое, но использует датчик давления и электронику; пороги задаются кнопками или экраном. Отдельный разбор с пошаговым планом — в статье что делать, если насос часто включается и выключается.
Реле и гидроаккумулятор
| Элемент | Роль |
|---|---|
| Насос | Создаёт давление и подаёт воду |
| Реле давления | Включает и выключает насос по давлению |
| Гидроаккумулятор | Запасает воду под давлением, сглаживает колебания |
| Обратный клапан | Не даёт воде уйти назад через насос |
| Манометр | Показывает давление для настройки и контроля |
Без гидроаккумулятора реле будет включать насос при каждом открытии крана и выключать почти сразу: объём воды в трубах мал, давление меняется мгновенно. Гидроаккумулятор даёт запас воды, который расходуется, пока давление падает от верхнего порога к нижнему. Чем больше бак, тем реже включается насос. Давление воздуха в баке настраивают немного ниже нижнего порога реле — точное соотношение указывает производитель бака или насоса. Подробнее — гидроаккумулятор, обратный клапан и манометр.
Механическое или электронное
| Тип | Плюсы | Минусы |
|---|---|---|
| Механическое | Простое, надёжное, ремонтопригодное, недорогое | Пороги настраиваются винтами, точность ниже, контакты изнашиваются |
| Электронное | Точная настройка, дисплей, часто защита от сухого хода и частых пусков | Чувствительно к качеству питания и влаге, ремонт сложнее |
| Блок автоматики (реле потока и давления) | Включает насос по потоку, может работать без большого бака | Требует правильного подбора, стоимость выше |
Для простой системы полива из колодца или скважины часто достаточно механического реле с хорошим гидроаккумулятором. Если насос дорогой, а источник может пересыхать, имеет смысл реле с защитой от сухого хода. Отдельный разбор с пошаговым планом — в статье что делать, если насос не выключается.
Защита от сухого хода
Летом уровень воды в колодце или скважине может падать, а бак для полива — опустеть. Насос, который продолжает работать без воды, перегревается и выходит из строя. Реле с защитой от сухого хода отключает насос, если давление не растёт или пропадает поток. Есть и отдельные устройства: поплавковые выключатели в баке или колодце, датчики уровня. Для полива из бака поплавковый выключатель — простое и надёжное решение. Подробнее — насос из бочки, объём бака и скважина или колодец для полива.
Как выбрать пороги
Нижний порог должен обеспечивать нормальную работу самого требовательного потребителя — обычно дождевателей газона на дальней зоне. Верхний порог не должен превышать возможности насоса (при котором он ещё способен выключить реле) и допустимое давление для арматуры, гидроаккумулятора и шлангов. Если в системе есть капельный полив, верхний порог не должен быть ориентиром для капельных зон: им ставят свои регуляторы давления. Значения подбирают по характеристикам насоса и потребителей; если вы не уверены, используйте заводские настройки и проконсультируйтесь со специалистом. Подробнее — редуктор давления и дождеватели.
Калькулятор капельного полива — число капельниц, расход и время полива по зонам.
Где установить

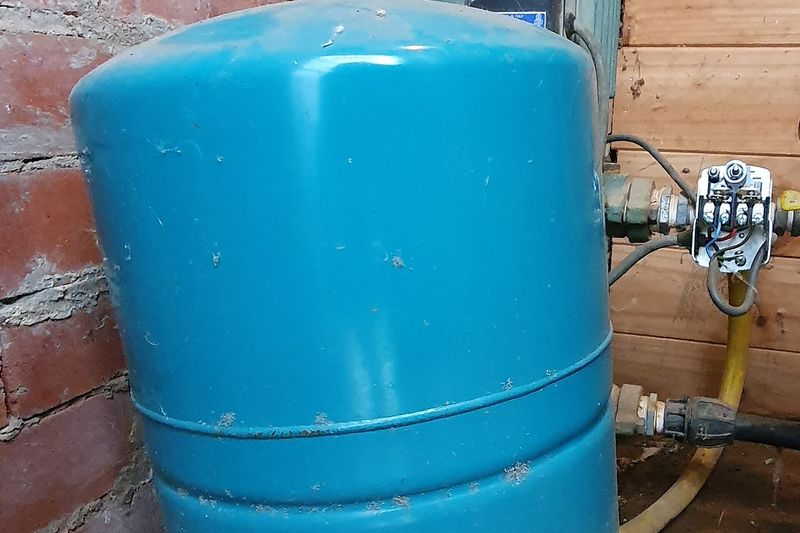

Реле ставят рядом с гидроаккумулятором, обычно на пятивыводном фитинге, к которому подключены насос, бак, манометр и выход в систему. Важно, чтобы между реле и баком не было кранов и сужений. Место должно быть сухим, защищённым от брызг и мороза, с доступом для настройки. Реле — электрический прибор, подключённый к сети, поэтому его подключение и защиту в щитке должен выполнять электрик, а корпус — быть закрытым. Если что-то пошло не так, разберите причины по шагам — в статье где искать течь, если насосная станция подтекает.
Безопасная настройка
Механическое реле настраивают гайками на пружинах под крышкой. Под крышкой находятся контакты под сетевым напряжением. Поэтому:
- Перед открытием крышки отключите питание насоса в щитке.
- Регулировку делайте малыми шагами, затем закрывайте крышку и включайте питание для проверки.
- Следите за манометром: насос должен включаться и выключаться при нужных значениях.
- Не выставляйте верхний порог выше возможностей насоса — он не сможет выключиться и будет работать без остановки.
Если вы не уверены в своих действиях, доверьте настройку электрику или мастеру по насосному оборудованию. Электронные реле настраиваются через меню, но и их установку и подключение выполняет специалист.
Пятивыводной фитинг и сборка узла
Классическая насосная станция для полива собирается вокруг пятивыводного фитинга. К нему подключают выход насоса, гидроаккумулятор, реле давления, манометр и выход в систему. Такая сборка компактна и позволяет реле «видеть» давление в баке без потерь на трубах. При сборке важно уплотнить все резьбы, не перетягивать пластиковые детали и проверить герметичность под давлением до подключения к системе. Перед фитингом на выходе насоса обычно стоит обратный клапан, а на выходе в систему — кран, которым можно отсечь станцию. Если станция покупается готовой, проверьте, что реле стоит на баке, а не на длинной трубе в стороне. Подробнее — фильтр грубой очистки.
Реле в системе с баком для дождевой воды
Полив из бака с дождевой водой — частый вариант для дачи. Здесь насос часто погружной или поверхностный, а давление нужно небольшое, особенно для капельного полива. Реле давления в такой системе работает так же, но особенно важна защита от сухого хода: бак может опустеть быстро. Удобно сочетать реле с поплавковым выключателем, а на заборе воды поставить фильтр, чтобы листья и осадок не попадали в насос. Подробнее — как поливать теплицу.
Почему насос «щёлкает»
| Причина | Как проверить | Что делать |
|---|---|---|
| Нет воздуха в гидроаккумуляторе | Проверить давление воздуха через ниппель при отключённом насосе и сброшенной воде | Подкачать по инструкции |
| Разорвана мембрана бака | Из ниппеля идёт вода | Заменить мембрану или бак |
| Утечка в системе | Давление падает при закрытых кранах | Найти утечку |
| Не держит обратный клапан | Давление уходит назад через насос | Проверить, промыть или заменить клапан |
| Слишком маленький бак | Насос включается часто даже при исправной системе | Поставить бак большего объёма |
| Слишком малая дельта | Пороги близко друг к другу | Увеличить разницу в разумных пределах |
| Зона с маленьким расходом | Насос качает больше, чем расходует зона | Объединить зоны, увеличить бак, реле потока |
Частые включения — главный враг насоса. Поэтому при первом же «щёлканье» стоит разобраться в причине. Подробнее — как измерить расход воды.
Обслуживание и зимовка
Раз в сезон проверьте давление воздуха в гидроаккумуляторе, работу реле по манометру и чистоту штуцера реле — в нём может скапливаться осадок. Если насосная станция стоит в неотапливаемом помещении, на зиму воду из реле, бака и труб сливают по инструкции. Подробнее — слив и консервация системы полива.
Реле давления и контроллер автополива
В системе автополива с несколькими зонами реле давления и контроллер работают независимо. Контроллер открывает клапан зоны, давление в системе падает, реле включает насос. Когда зона закрывается, давление растёт до верхнего порога, и насос выключается. Такая схема проста, но у неё есть слабое место: если открыть зону с маленьким расходом, например капельную, насос будет качать больше, чем уходит, давление быстро вырастет, насос выключится, затем снова включится — и так весь полив. Решения — достаточный объём гидроаккумулятора, объединение мелких зон в программе, реле потока или частотное управление насосом. Другой вариант — управлять насосом от контроллера через пусковое реле, но тогда система должна быть спроектирована так, чтобы насос не работал при закрытых клапанах. Подробнее — контроллер автополива и электромагнитный клапан.
Частотное управление
Насосы с частотным преобразователем работают иначе: они не включаются и выключаются, а меняют скорость вращения так, чтобы поддерживать заданное давление. Это даёт ровное давление на всех зонах и меньше пусков. Такие системы дороже и требуют профессионального подбора и монтажа, но для участков с большим количеством зон и разными потребителями они могут быть удобнее классической схемы с реле и баком.
Обслуживание по сезону
| Когда | Что сделать |
|---|---|
| Перед запуском весной | Проверить давление воздуха в баке, осмотреть реле и проводку, запустить насос и проверить пороги |
| Через пару недель работы | Проверить, не участились ли включения |
| В середине лета | Убедиться, что уровень в источнике не падает до опасного |
| Осенью | Подготовить станцию к зиме, слить воду при необходимости |
Записывайте пороги и давление воздуха в баке — так проще заметить, что что-то изменилось.
Признаки износа реле
Механическое реле со временем изнашивается: подгорают контакты, ослабевают пружины, засоряется штуцер. Насос может включаться с задержкой, выключаться при других значениях, чем раньше, или иногда не включаться вовсе. Иногда слышно потрескивание в корпусе. Подгоревшие контакты — признак того, что реле пора менять или чистить, и делать это должен специалист при отключённом питании. Если реле работает с перебоями, не пытайтесь «подогнуть» контакты — это опасно и не решает проблему.
Частые ошибки
- Ставить реле без гидроаккумулятора.
- Не проверять давление воздуха в баке.
- Выставлять верхний порог выше возможностей насоса.
- Открывать крышку реле под напряжением.
- Не ставить защиту от сухого хода при поливе из бака.
- Не обращать внимания на частые включения.
- Ставить кран между реле и гидроаккумулятором.
- Пытаться чистить или подгибать контакты реле самостоятельно под напряжением.
Примеры
Насос из бака. Бак опустел, насос продолжал работать и перегрелся. Поставили поплавковый выключатель — теперь насос отключается при низком уровне воды и включается снова, когда бак наполнится.
Щелчки каждые несколько секунд. В гидроаккумуляторе не было воздуха. После подкачки по инструкции насос стал включаться редко.
Насос не выключается. Верхний порог выставили выше, чем насос мог создать. Порог снизили до разумного значения, и насос стал отключаться после набора давления.
Капельная зона и частые пуски. При поливе теплицы насос включался каждые полминуты. Капельную зону объединили в программе с цветником, а бак заменили на больший — пусков стало заметно меньше.
Когда звать специалиста
Специалист нужен для подбора насоса, реле и бака под систему, для подключения к сети, настройки порогов и при любых сомнениях в работе насосной станции. Подробнее — сколько стоит автополив и ошибки выбора подрядчика.
Частые вопросы
Что делает реле давления?
Автоматически включает насос, когда давление падает, и выключает, когда оно поднимается до верхнего порога.
Можно ли без гидроаккумулятора?
Нежелательно: насос будет включаться при каждом открытии крана и выключаться почти сразу, а частые пуски быстро изнашивают двигатель и контакты.
Механическое или электронное?
Механическое проще и ремонтопригоднее, электронное точнее и часто защищает от сухого хода.
Как настроить пороги?
По характеристикам насоса и потребителей, по манометру, при отключённом питании во время регулировки механики.
Почему насос часто включается?
Нет воздуха в баке, утечка, неисправен обратный клапан или слишком маленький бак.
Что такое сухой ход?
Работа насоса без воды. Многие насосы охлаждаются и смазываются перекачиваемой водой, поэтому без неё быстро перегреваются и выходят из строя.
Нужна ли защита от сухого хода?
Да, особенно при поливе из бака или колодца с падающим уровнем.
Где ставить реле?
Рядом с гидроаккумулятором, на общем фитинге, без кранов и сужений между ними, в сухом защищённом месте с доступом для настройки.
Можно ли настраивать реле самому?
Только при отключённом питании и понимании процесса; иначе доверьте специалисту.
Почему насос не выключается?
Верхний порог выше того давления, которое способен создать насос, засор на всасывании, низкий уровень воды или крупная утечка в системе.
Нужно ли обслуживать реле?
Да, раз в сезон: проверить пороги по манометру, давление воздуха в баке и чистоту штуцера, через который вода давит на мембрану реле.
Что делать зимой?
Слить воду из реле, бака, насоса и труб, если станция стоит в неотапливаемом помещении, и отключить питание. Порядок консервации указан в инструкции насоса.
Сколько раз в час может включаться насос?
Допустимое число пусков указывает производитель насоса. Если насос включается чаще, ищите причину: бак, утечка, клапан.
Нужно ли менять реле при замене насоса?
Не обязательно, но проверьте, подходят ли его пороги и электрические характеристики новому насосу.
