сколько воды уходит на газон и грядки, механический счётчик или электронный датчик потока, связь с контроллером, поиск утечек и разрывов, расчёт зон и ёмкости бака, установка и зимовка
Сколько воды уходит на полив газона за неделю? Хватит ли скважины, если включить сразу дождеватели и капельный полив теплицы? Почему вдруг опустел бак, хотя полив должен был длиться всего полчаса? На эти вопросы трудно ответить, если в системе нет прибора, который считает воду. Расходомер — счётчик или датчик потока — показывает, сколько воды проходит через систему и с какой скоростью. Он помогает правильно спланировать зоны, понять реальные потребности участка, вовремя заметить разрыв трубы или сорванный дождеватель и не тратить воду впустую. Ниже — какие бывают расходомеры, как их использовать и куда поставить.
Короткий ответ: для простого учёта подойдёт обычный механический счётчик воды на вводе системы полива или насадка-счётчик на кран для шланга. Для автоматической системы удобнее импульсный датчик потока, подключённый к контроллеру: контроллер видит расход каждой зоны и может предупредить об утечке или остановить полив при разрыве. Ставьте прибор после фильтра, на прямом участке трубы, по стрелке направления. Запишите нормальный расход каждой зоны — по отклонениям вы будете находить проблемы. На зиму прибор освобождают от воды или снимают.
Зачем знать расход
| Задача | Как помогает расходомер |
|---|---|
| Планирование зон | Видно, сколько воды берёт каждая зона и не превышает ли она возможности источника |
| Выбор насоса и бака | Понятно, какой поток и объём нужны на полив |
| Экономия воды | Видно, сколько реально уходит на газон, грядки, цветники |
| Поиск утечек | Расход при закрытых зонах должен быть нулевым |
| Обнаружение разрывов | Резкий рост расхода на зоне — сорванный дождеватель или разрыв трубы |
| Контроль засоров | Снижение расхода — забитые капельницы или фильтр |
Без измерений зоны часто проектируют на глаз, и на практике оказывается, что источник не тянет: дождеватели работают вполсилы, насос не успевает, бак пустеет раньше, чем закончится программа. Подробнее — зоны полива на участке, объём бака и скважина или колодец.
Виды приборов
| Тип | Как работает | Когда подходит |
|---|---|---|
| Механический счётчик воды | Считает объём, показания на циферблате | Учёт расхода на вводе системы |
| Насадка-счётчик на кран | Считает объём при поливе из шланга | Ручной полив, проверка расхода дождевателя |
| Импульсный датчик потока | Передаёт импульсы контроллеру | Автоматическая система с контролем утечек |
| Счётчик с импульсным выходом | Механический счётчик плюс сигнал контроллеру | Учёт и автоматизация одновременно |

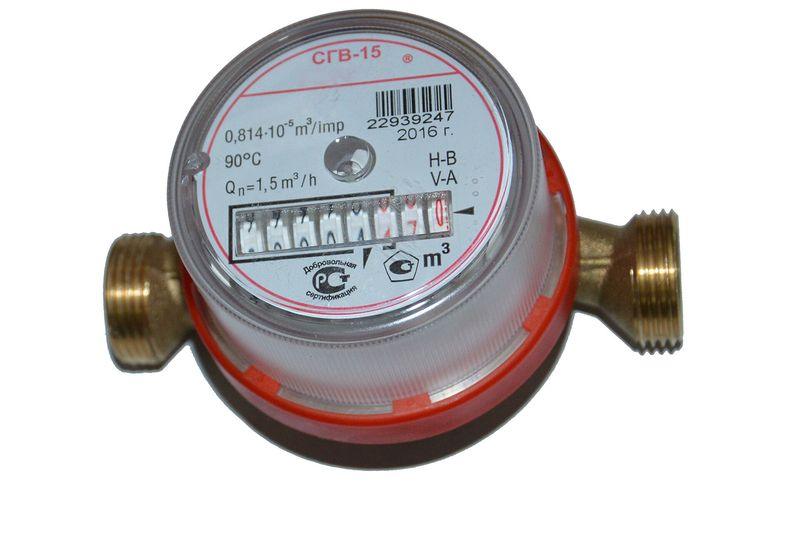

Механический счётчик — самый простой и надёжный вариант для понимания, сколько воды уходит на полив за день, неделю, сезон. Импульсный датчик нужен, если вы хотите, чтобы система сама следила за расходом и реагировала на аварии. Подробнее — контроллер автополива.
Как измерить расход зоны
Даже без датчика расход каждой зоны можно измерить механическим счётчиком. Запишите показания, включите одну зону вручную на определённое время, запишите показания снова. Разница, разделённая на время, — это расход зоны. Повторите для каждой зоны. Эти цифры пригодятся при проектировании: если источник даёт меньше, чем требуется самой большой зоне, её нужно разделить. Для дождевателя на шланге можно поступить ещё проще: подставить ведро известного объёма и засечь время наполнения. Подробнее — дождеватели и как часто поливать газон.
Сколько воды нужно участку
Расходомер позволяет понять реальные потребности. Например, сколько воды уходит на один полив газона, на капельный полив грядок за неделю, на теплицу в жару. Эти данные помогают решить, хватит ли бака для полива из дождевой воды, нужно ли увеличивать производительность насоса или стоит пересмотреть расписание. Важно сравнивать с реальным состоянием почвы: если газон переливается, а расход большой, сократите время полива. Подробнее — норма полива газона осенью и ошибки полива.
Калькулятор капельного полива — число капельниц, расход и время полива по зонам.
Контроль утечек и аварий
Импульсный датчик потока, подключённый к контроллеру, позволяет системе следить за расходом во время работы каждой зоны. Контроллер запоминает нормальный расход и, если он резко вырос — например, сорвало дождеватель или порвалась труба, — останавливает зону и сообщает об аварии. Если расход появляется, когда все зоны закрыты, — где-то утечка или подтекает клапан. Для дачи, куда приезжают не каждый день, это особенно ценно: разрыв трубы без контроля может опустошить бак или скважину и подтопить участок. Функции контроля зависят от модели контроллера. Подробнее — электромагнитный клапан и манометр.
Журнал расхода по сезону
Механический счётчик даёт больше пользы, если раз в неделю записывать его показания вместе с погодой. Через сезон вы увидите, сколько воды реально уходит на полив в жаркую и дождливую неделю, как сильно сказалось включение датчика дождя или переход на капельный полив в цветниках. Эти данные пригодятся при планировании: если вы собираетесь поставить бак для сбора дождевой воды, по журналу можно оценить, на сколько дней полива его хватит. Если газон расходует больше всего, а результат не радует, это повод пересмотреть режим: полив реже и глубже, высокая стрижка, датчик влажности. Подробнее — датчик влажности почвы и датчик дождя.
Расход и производительность источника
Скважина, колодец или водопровод имеют свою производительность — сколько воды они могут дать за единицу времени без падения уровня или давления. Если зона полива требует больше, чем даёт источник, насос будет работать на пределе, уровень в колодце упадёт, а давление на дождевателях снизится. Поэтому при проектировании сравнивают расход каждой зоны с тем, что может дать источник с запасом. Производительность скважины обычно указывают в паспорте скважины по результатам прокачки; если паспорта нет, её оценивает специалист. Для колодца важно и то, как быстро он восстанавливается после откачки. Подробнее — скважина или колодец для полива и гидроаккумулятор.
Калькулятор полива — сколько воды уйдёт на вашу площадь и как часто поливать.
Расход и капельный полив
У капельного полива расход складывается из расхода всех капельниц в зоне. Его можно оценить по паспортному расходу капельницы и их количеству, но расходомер покажет реальную цифру с учётом давления, засоров и протечек на фитингах. Если реальный расход сильно ниже расчётного, часть капельниц засорилась; если выше — где-то сорвало фитинг или порвалась лента. Регулярное сравнение помогает обнаружить проблему раньше, чем растения начнут страдать. Подробнее — как собрать капельный полив на грядках и капельница.
Где установить
- После фильтра: мусор может повредить механизм прибора.
- На прямом участке трубы, без поворотов и кранов непосредственно перед прибором — по требованиям инструкции.
- По стрелке направления потока на корпусе.
- В доступном месте, где удобно снимать показания.
- Защищённо от солнца, ударов и мороза.

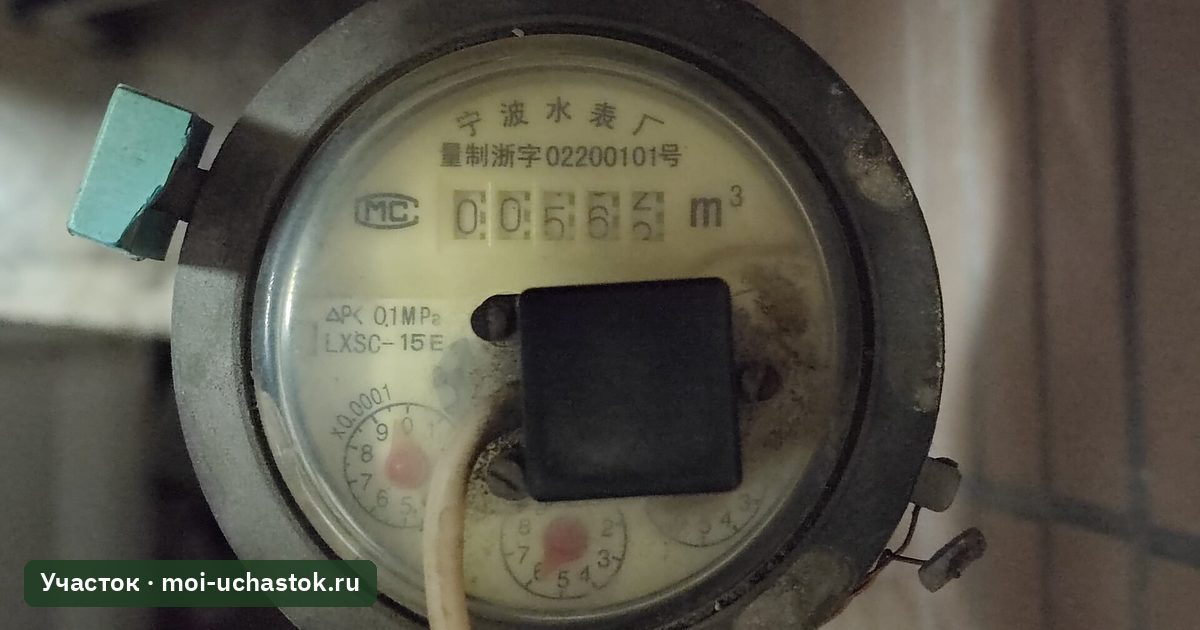

Счётчик часто ставят на вводе системы полива, сразу после фильтра и до коллектора клапанов. Так он учитывает весь расход на полив отдельно от расхода дома. Подробнее — фильтр грубой очистки и фильтр тонкой очистки.
Монтаж по шагам
| Шаг | Что сделать |
|---|---|
| 1 | Перекрыть воду и сбросить давление |
| 2 | Выбрать прямой участок после фильтра с запасом длины по инструкции |
| 3 | Установить прибор по стрелке, с уплотнением резьбы или фланцев |
| 4 | Поставить кран или сгон для снятия прибора на зиму |
| 5 | Подключить импульсный выход к контроллеру по схеме, если он есть |
| 6 | Медленно открыть воду, проверить отсутствие подтёков |
| 7 | Включить зоны по очереди и записать расход |
Если датчик подключается к контроллеру, в меню контроллера нужно указать его тип и коэффициент — сколько импульсов соответствует единице объёма. Эти данные берут из паспорта датчика. Без правильной настройки контроллер будет показывать неверный расход.
Сколько это даёт на практике
Расходомер сам по себе не экономит воду — он делает расход видимым. Экономия появляется, когда по его данным вы меняете что-то в системе: сокращаете время полива на переливаемых зонах, чините утечки, переводите цветники на капельный полив, включаете датчик дождя, разбиваете слишком большую зону. На участках с ограниченной водой из колодца или бака это часто разница между поливом, которого хватает на всё лето, и пустым баком в середине июля.
Как выбрать
- Диаметр — под трубу системы полива.
- Диапазон расхода — чтобы малые капельные зоны и крупные зоны дождевателей попадали в рабочий диапазон прибора.
- Тип выхода — если нужен контроллер, проверьте совместимость импульсного выхода.
- Температура и давление — в пределах условий системы.
- Класс точности — для учёта достаточно бытового.
Если прибор рассчитан на большой расход, маленькую капельную зону он может просто не заметить. Поэтому для систем, где есть и капельный полив, и дождеватели, выбирают прибор с широким диапазоном или ставят отдельный счётчик на капельную ветку.
Расходомер при приёмке системы
Когда подрядчик сдаёт систему полива, расходомер позволяет проверить, что всё сделано по проекту. Попросите включить каждую зону и записать её расход и давление, а затем сравнить с проектными значениями. Если зона берёт заметно больше, возможна утечка в подземной части или неверно подобранные сопла дождевателей; если меньше — засор, пережатая труба или не те форсунки. Эти записи станут эталоном и для вас, и для гарантийных обращений. Подробнее — ошибки в основании и подземных работах и гарантии в ландшафтных работах.
Зимовка
Счётчики и датчики потока чувствительны к замерзанию воды. При консервации системы их освобождают от воды или снимают и хранят в тепле. Перед снятием запишите показания — они пригодятся для учёта за сезон. Подробнее — консервация полива на зиму.
Расходомер и умный полив
В умных системах данные о расходе становятся частью общей картины. Контроллер может показывать в приложении, сколько воды ушло на каждую зону за день, неделю и месяц, сравнивать с прошлыми периодами и отправлять уведомления при отклонениях. Вместе с датчиками дождя и влажности это позволяет поливать именно тогда и столько, сколько нужно. Но даже без приложения обычный счётчик и тетрадь дают большую часть этой пользы — просто требуют чуть больше внимания. Подробнее — метеодатчик полива.
Чек-лист
- Решено, нужен ли простой счётчик или датчик для контроллера.
- Прибор подходит по диаметру и диапазону расхода.
- Установлен после фильтра, на прямом участке, по стрелке.
- Измерен и записан расход каждой зоны.
- Включён контроль утечек в контроллере, если есть.
- На зиму прибор освобождён от воды.
Частые ошибки
- Проектировать зоны без измерения расхода.
- Ставить прибор до фильтра.
- Брать прибор, который не видит малый расход капельных зон.
- Не записывать нормальные значения.
- Не настраивать коэффициент датчика в контроллере.
- Ставить прибор сразу за поворотом или краном вопреки инструкции.
- Оставлять счётчик с водой на зиму.
Примеры
Бак пустеет. Бак для полива заканчивался раньше, чем завершалась программа. Счётчик показал, что одна зона берёт гораздо больше расчётного: в ней был сорван дождеватель. Его заменили.
Расширение системы. Перед добавлением новых зон владелец измерил расход существующих и производительность скважины. Новые зоны сделали меньше, чтобы скважина успевала.
Разрыв трубы. Контроллер с датчиком потока остановил зону и прислал уведомление. Владелец приехал и заменил повреждённый участок до того, как газон превратился в болото.
Скрытая утечка. Счётчик на вводе полива показывал небольшой расход даже ночью, когда все зоны были выключены. По очереди перекрывая ветки, нашли подтекающий фитинг в клапанном коробе. Его переделали, ночной расход исчез.
Газон забирает всё. Журнал расхода показал, что большая часть воды уходит на газон в тени, который и так был сырым. Время полива этой зоны сократили, а освободившийся объём направили на теплицу и цветники.
Когда звать специалиста
Специалист нужен при проектировании системы, расчёте производительности источника и насоса, подключении датчиков потока к контроллеру и при поиске сложных утечек. Подробнее — сколько стоит автополив и приёмка системы полива.
Частые вопросы
Зачем расходомер в системе полива?
Чтобы знать реальный расход воды, правильно планировать зоны, подбирать насос и бак и вовремя находить утечки и разрывы.
Какой прибор выбрать?
Для учёта достаточно механического счётчика на вводе системы полива. Для автоматического контроля аварий — импульсный датчик потока, совместимый с контроллером.
Как измерить расход зоны?
Запишите показания счётчика, включите одну зону вручную на известное время, снова запишите показания и разделите разницу на время работы.
Где ставить счётчик?
После фильтра, на прямом участке трубы на вводе системы полива, до коллектора клапанов, по стрелке на корпусе.
Может ли контроллер найти утечку?
Да, если он поддерживает датчик потока. Он сравнивает текущий расход с нормальным и при отклонении останавливает зону или сообщает об аварии.
Почему расход вырос?
Чаще всего сорван или сломан дождеватель, порвалась труба или лента, или одновременно открыта лишняя зона.
Почему расход упал?
Засорились капельницы или фильтр, упало давление на вводе, частично закрыт кран или регулировка потока на клапане.
Нужно ли снимать счётчик на зиму?
Да, или полностью освободить его от воды вместе с системой: замёрзшая вода может повредить механизм.
Подойдёт ли обычный бытовой счётчик?
Да, для учёта расхода на полив он вполне подходит, если соответствует диаметру и условиям работы.
Как узнать, хватит ли скважины?
Сравните производительность источника по паспорту или по оценке специалиста с расходом самой большой зоны, оставив запас.
Нужен ли отдельный счётчик для капельного полива?
Если основной прибор не фиксирует малый расход капельных зон, отдельный счётчик на капельной ветке даст точные данные.
Можно ли посчитать расход без прибора?
Приблизительно — для отдельного дождевателя или шланга: подставьте ведро известного объёма и засеките время наполнения.
Показывает ли счётчик утечку, если полив выключен?
Да: если при закрытых зонах и кранах показания растут, где-то уходит вода. Перекрывайте участки по очереди, чтобы найти место.
