Ошибки скрытых работ в ландшафте: основания, дренаж

Скрытые работы — это всё, что после окончания благоустройства окажется под землёй или под покрытием: щебёночное основание дорожек, песчаная подушка, геотекстиль, дренажные трубы и колодцы, кабели освещения, трубы автополива и водопровода, гидроизоляция пруда, армирование подпорных стенок. Именно от них зависит долговечность всего, что видно сверху. При этом проверить скрытые работы после засыпки можно только вскрытием, а исправить — переделкой. Короткий ответ: договоритесь о приёмке скрытых работ до засыпки и пропишите её в договоре, проверяйте толщины слоёв, уклоны, материалы и уплотнение по проекту и смете, фотографируйте каждый этап с рулеткой и привязкой к постройкам, подписывайте акт скрытых работ, наносите все трассы на исполнительную схему и не разрешайте засыпку, пока работы не приняты. Как устроена приёмка в целом — в статье ошибки приёмки ландшафтных работ.

Почему скрытые работы подводят

Первая ошибка — засыпка без проверки. Бригада сделала основание и сразу уложила плитку, проложила дренаж и тут же засыпала траншею. Заказчик видит только результат сверху и не знает, какой толщины щебень и есть ли геотекстиль. Если через год дорожка просела, доказать, что основание было тоньше проекта, можно только вскрытием.

🧮Калькулятор дренажа — объём траншеи, щебня и длина трубы.

Вторая ошибка — экономия на невидимом. Основание под дорожку — одна из самых «дорогих» по объёму частей мощения, и на ней проще всего сэкономить незаметно: 10 см щебня вместо 20, песок без уплотнения, геотекстиль пропущен. Первые месяцы разницы не видно. Она проявляется после первой зимы, когда грунт под тонким основанием промерзает и пучится, а плитка начинает качаться и расходиться. К этому времени бригада уже давно на другом объекте, и вопрос решается только через гарантию или за свой счёт.

Третья ошибка — дренаж без уклона. Дренажная труба должна иметь постоянный уклон к колодцу или точке сброса. Если уклон где-то обратный или труба просела в середине, вода скапливается в ней и не уходит. Труба без геотекстильного фильтра в глинистом грунте заиливается за пару сезонов.

Четвёртая ошибка — кабели и трубы без защиты и схемы. Кабель освещения проложен без трубы, на малой глубине, без сигнальной ленты. Трубы полива — без схемы. Через год их перерубают при посадке кустарника или установке столбов забора.

Пятая ошибка — нет исполнительной схемы. Даже если всё сделано правильно, без схемы через несколько лет никто не вспомнит, где проходит кабель, на какой глубине лежит труба и где колодец. Любые новые работы превращаются в поиск вслепую. Установка столбов забора, посадка дерева, расширение дорожки — каждый раз есть риск задеть кабель или трубу, и каждая такая находка оборачивается ремонтом и простоями.

Шестая ошибка — нет акта. Работы проверили, но не оформили. При гарантийном случае подрядчик говорит, что всё делалось по технологии, а у заказчика нет документа, подтверждающего, что именно было принято.

Как проверить скрытые работы

Проверка каждого этапа займёт 15–30 минут. Нужны проект или смета, рулетка, уровень, длинная рейка, телефон для фото, акт скрытых работ.

1. Договоритесь заранее. Подрядчик сообщает за день-два, когда этап будет готов к приёмке.
2. Проверьте глубину корыта. Измерьте рулеткой в нескольких местах.
3. Проверьте слои. Толщину щебня, песка, наличие геотекстиля, уплотнение.
4. Проверьте уклоны. У дренажных труб — уровнем или нивелиром, у основания дорожки — рейкой.
5. Проверьте материалы. Фракцию щебня, тип трубы, фильтр, тип кабеля и защитной трубы.
6. Проверьте глубину прокладки. Кабелей и труб.
7. Сделайте фото. С рулеткой в кадре и привязкой к постройкам.
8. Подпишите акт. С указанием объёмов, материалов и замечаний.

Решение по шагам

1. Пропишите приёмку в договоре. Скрытые работы принимаются до засыпки, подрядчик заранее уведомляет заказчика.
2. Определите перечень. Какие работы будут скрытыми: основания, дренаж, кабели, трубы, гидроизоляция, армирование.
3. Определите критерии. Толщины слоёв, уклоны, материалы, глубина прокладки — по проекту или смете.
4. Согласуйте график. Когда будет готов каждый этап и когда приёмка.
5. Проверяйте на месте. Рулеткой, уровнем, рейкой, визуально.
6. Фотографируйте. Каждый этап с рулеткой в кадре и узнаваемым ориентиром: угол дома, столб забора.
7. Подписывайте акт. С объёмами, материалами, замечаниями.
8. Устраняйте замечания до засыпки. Повторная проверка после исправления.
9. Наносите трассы на схему. С привязками к постройкам и глубинами.
10. Разрешайте засыпку. Только после подписания акта.

Дренаж: что проверить особенно внимательно

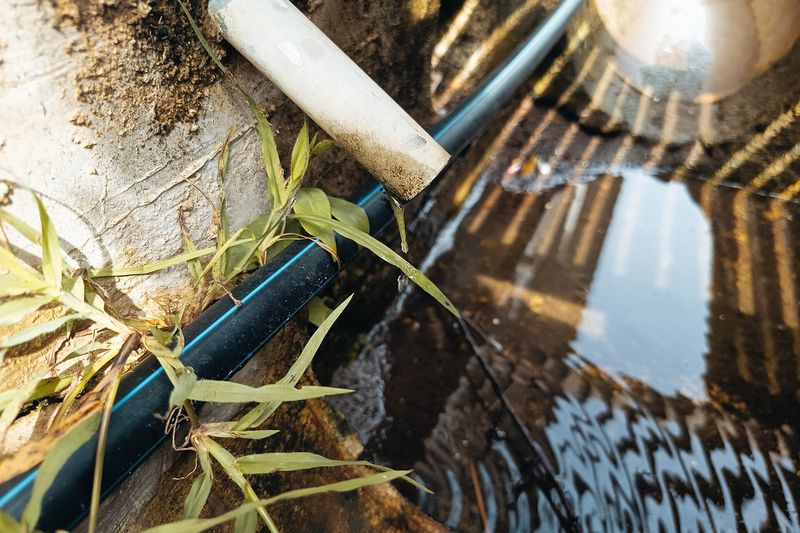

Дренаж — самая коварная скрытая работа: он может выглядеть идеально и не работать. Проверьте глубину траншеи и уклон по всей длине: вода должна течь от начала к колодцу без «ям». Убедитесь, что труба перфорированная, в геотекстильном фильтре там, где грунт глинистый или пылеватый, обсыпана промытым щебнем, а сверху щебня уложен геотекстиль, чтобы грунт не заиливал обсыпку. Посмотрите, куда уходит вода из колодца: в общую канаву, накопительный колодец или ливнёвку. Пролейте трубу водой из шланга в верхней точке и убедитесь, что вода приходит в колодец. Подробный список проверок — в материале чек-лист приёмки дренажа.

🧮Калькулятор уклона — уклон в процентах, промилле и градусах, перепад на длине.

Кабели и трубы: схема важнее всего

Для кабелей освещения и труб полива главное — защита и схема. Кабель прокладывают в защитной трубе на глубине, указанной электриком, сверху кладут сигнальную ленту. Трубы полива перед засыпкой проверяют давлением: включают систему и смотрят, нет ли протечек на соединениях. Каждую трассу наносят на схему с привязками: расстояние от угла дома, от столба, от края дорожки, глубина. Фото открытой траншеи с рулеткой и ориентирами в кадре — лучшее дополнение к схеме.

Основания: толщина и уплотнение

Основание под мощение делают слоями: щебень, затем песок или смесь. Каждый слой уплотняют виброплитой. Толщина слоёв зависит от нагрузки: под пешеходную дорожку меньше, под въезд для машины больше. Проверьте рулеткой толщину каждого слоя в нескольких точках и попросите показать, как работает виброплита. Хорошо уплотнённый щебень не продавливается ногой. Геотекстиль кладут под щебень, чтобы он не смешивался с грунтом, с нахлёстом полотен.

Подпорные стенки, пруды и площадки

У подпорных стенок главные скрытые элементы — основание и дренаж за стенкой. Под стенку делают траншею с уплотнённым щебёночным основанием, а за стенкой — дренажный слой из щебня с трубой или отверстиями для выхода воды. Если этого нет, вода, скопившаяся за стенкой, зимой замерзает и выдавливает её. Проверьте до засыпки, есть ли дренажная обсыпка, геотекстиль между ней и грунтом, выход воды наружу и, если предусмотрено проектом, армирование.

У пруда скрытая часть — подложка под плёнку. Перед укладкой плёнки проверьте, убраны ли камни и корни со дна и стенок, есть ли слой песка и геотекстиль. После наполнения водой исправить это уже нельзя без слива пруда.

Под площадки для машины, беседки и мангала основание делают толще, чем под дорожки, и уплотняют особенно тщательно. Если под площадкой проходят кабели или трубы, их прокладывают до основания в защитных гильзах, с выходом за пределы площадки. Отметьте на схеме, где выходят концы гильз: через несколько лет это сэкономит вам вскрытие покрытия.

Как хранить документы

Фото и акты скрытых работ ценны только тогда, когда их можно найти. Сохраните их в одной папке с понятными названиями: дата, зона, вид работ. Фото подпишите или сопроводите короткими заметками: «дорожка к бане, основание щебень 20 см, геотекстиль». Сделайте копию в облачном хранилище и бумажную версию схемы трасс. Передайте схему всем, кто будет работать на участке после вас.

Если вы не можете присутствовать

Не всегда получается приехать на участок в нужный момент. В этом случае договоритесь с подрядчиком о приёмке по фото и видео: бригада снимает каждый этап с рулеткой в кадре, показывает толщины, уклоны, материалы и присылает до засыпки. Вы подтверждаете письменно, что приняли этап, или задаёте вопросы. Такой порядок тоже стоит прописать в договоре. Можно пригласить на приёмку независимого специалиста, который проверит работы вместо вас.

Примеры

Пример 1. Тонкое основание. Дорожку уложили без приёмки основания. Через зиму она просела. При вскрытии оказалось, что щебня 8 см вместо 20 по смете. Подрядчик переделал дорожку в рамках гарантии, но только после спора. На следующем объекте приёмку основания делали с фото и актом.

Пример 2. Обратный уклон дренажа. Дренаж засыпали сразу после укладки трубы. Весной вода стояла в той же низине. При вскрытии нашли участок с обратным уклоном. После перекладки трубу проверили проливом до засыпки.

Пример 3. Кабель без трубы. Кабель освещения проложили прямо в грунт без схемы. Через год его повредили лопатой при посадке кустарника. Линию переложили в защитную трубу и нанесли на схему.

Пример 4. Опрессовка полива. Перед засыпкой траншей систему полива включили под давлением. Нашли две протекающие муфты. Их заменили до засыпки, и система работает без протечек.

Пример 6. Пруд без подложки. Плёнку уложили прямо на грунт с мелкими камнями. Через сезон уровень воды стал падать. Пруд пришлось слить, плёнку заменить и уложить под неё песок и геотекстиль.

Пример 5. Стенка без дренажа. Подпорную стенку из блоков засыпали грунтом без дренажного слоя. Через две зимы стенка начала наклоняться наружу. Грунт за стенкой выбрали, уложили щебень с дренажной трубой и выходом воды, стенку выровняли. Наклон больше не увеличивался.

Как проверить результат

Хорошо принятые скрытые работы оставляют после себя пакет документов: акты скрытых работ, фото каждого этапа с рулеткой и ориентирами, исполнительную схему трасс с глубинами. Через годы по ним можно найти любой кабель и трубу, а при гарантийном случае — показать, что именно было сделано. Дорожки не проседают, дренаж работает, полив без протечек, кабели целы. Через год стоит сверить фактическое состояние с документами: пройти по дорожкам с рейкой, после ливня проверить колодцы, включить все зоны полива. Если что-то изменилось, фото и акты скрытых работ помогут быстро понять, в каком слое искать причину, и обратиться к подрядчику по гарантии. Как выстроить порядок работ, чтобы скрытые работы не приходилось вскрывать, — в статье ошибки в порядке ландшафтных работ.

Частые ошибки

• Засыпка без проверки. Дефекты обнаруживаются через сезон.
• Экономия на основании. Просадка дорожек.
• Дренаж без уклона и фильтра. Вода не уходит, труба заиливается.
• Кабель без трубы и схемы. Повреждения при копке.
• Трубы полива без опрессовки. Протечки под газоном.
• Нет фото с рулеткой. Нечем доказать толщины.
• Нет акта. Работы приняты на словах.
• Нет исполнительной схемы. Поиск трасс вслепую.

Когда звать специалиста

Позовите независимого специалиста — инженера или опытного мастера — на приёмку скрытых работ при устройстве въездов, площадок под машину, подпорных стенок и дренажа на сложных грунтах. Проверку электрической части и кабелей освещения доверьте электрику: работа с линией под напряжением опасна. Перед земляными работами уточните, где проходят существующие подземные сети, чтобы не повредить их. Если при вскрытии выяснилось, что работы не соответствуют договору, юридические вопросы лучше обсудить с юристом. Подробнее о дренаже — в разделе дренаж участка.
