смотровой, поворотный, накопительный и поглощающий, где ставить, как выбрать, подключить трубы, обслуживать и не допустить ошибок
Дренаж на участке — это не только трубы в траншеях. Чтобы система работала годами, её нужно где-то проверять, промывать и куда-то отводить собранную воду. Для этого служат дренажные колодцы. Без них трубы постепенно заиливаются, и никто не замечает этого, пока вода снова не начнёт стоять на газоне и в подвале. С неправильно поставленным колодцем вода собирается в нём и уходит обратно в грунт рядом с домом. Ниже — какие бывают дренажные колодцы, какую роль каждый из них выполняет, где их размещают, как подключают трубы, как обслуживают и какие ошибки встречаются чаще всего. Расчёт дренажа и выбор конструкции под конкретный участок — работа специалиста: от геологии, уровня грунтовых вод и рельефа зависит слишком многое. Наша задача — помочь понять логику системы и задать подрядчику правильные вопросы. Подробнее — талая вода и подготовка водоотвода к весне.
Короткий ответ: дренажный колодец — узел системы, а не самостоятельное решение. Смотровые колодцы ставят на поворотах и стыках труб и на длинных прямых участках, чтобы контролировать и промывать дренаж. Накопительный колодец собирает воду в низшей точке системы, откуда её отводят насосом или самотёком в канаву, кювет или другое разрешённое место. Поглощающий колодец уводит воду в нижние проницаемые слои грунта, но работает только на подходящих грунтах. Колодцы должны закрываться надёжными крышками, а их конструкцию, глубину и место подбирают по проекту с учётом геологии и отвода воды. Отдельный разбор с пошаговым планом — в статье что делать, если дренаж замерзает зимой.
Как работает дренажная система
Дренаж собирает избыточную воду из грунта через перфорированные трубы, уложенные с уклоном в щебёночной обсыпке и фильтре из геотекстиля. Вода по трубам стекает к низшей точке, где её нужно куда-то деть. Колодцы — это места, где трубы соединяются, меняют направление, где их можно осмотреть и промыть, и где вода собирается перед сбросом. Подробнее о дренаже в целом — как отвести воду с участка и высокие грунтовые воды.
Калькулятор дренажа — объём траншеи, щебня и длина трубы.
| Элемент | Роль |
|---|---|
| Дренажная труба | Собирает воду из грунта |
| Щебень и геотекстиль | Фильтруют воду, защищают трубу от заиливания |
| Смотровой колодец | Контроль и промывка |
| Поворотный колодец | Смена направления трассы |
| Накопительный колодец | Сбор воды перед сбросом |
| Поглощающий колодец | Отвод воды в нижние слои грунта |
| Насос | Откачка воды, если самотёк невозможен |
| Точка сброса | Куда вода уходит из системы |
Виды дренажных колодцев
Колодцы различаются не столько материалом, сколько задачей, которую они выполняют в системе. Отдельный разбор с пошаговым планом — в статье что делать, если пересох колодец.
| Вид | Где ставят | Что делает |
|---|---|---|
| Смотровой (ревизионный) | На прямых участках, стыках | Позволяет видеть поток и промывать трубы |
| Поворотный | На поворотах трассы | Упрощает прокладку и промывку |
| Накопительный | В низшей точке системы | Собирает воду, ставят насос при необходимости |
| Поглощающий (фильтрующий) | Где грунт ниже хорошо пропускает воду | Уводит воду в грунт |
| Пескоуловитель | На входе ливнёвки | Задерживает песок и мусор |
Смотровые и поворотные
Смотровые колодцы позволяют заглянуть внутрь системы: течёт ли вода, нет ли ила и корней. Через них трубы промывают струёй воды под давлением. Их ставят на поворотах, в местах соединения нескольких линий и на длинных прямых участках. Без смотровых колодцев невозможно понять, где засор, и приходится раскапывать трассу.
Накопительный
Накопительный колодец ставят в самой низкой точке системы. Вода из дренажных труб, а иногда и из ливнёвки, собирается в нём. Дальше её либо отводят самотёком в канаву, кювет или водоём, если это допустимо, либо откачивают дренажным насосом с поплавковым выключателем. Объём колодца подбирают по расчёту притока воды, а не на глаз.
Поглощающий
Поглощающий колодец не имеет дна или имеет фильтрующее дно из щебня и песка. Вода из него уходит в нижние слои грунта. Такой колодец работает только тогда, когда ниже есть хорошо проницаемые слои и уровень грунтовых вод низкий. На глине и при высоких грунтовых водах поглощающий колодец быстро заполняется и не уводит воду. Решение о нём принимают по результатам изысканий.
Где ставить колодцы
- На поворотах трассы и в местах стыков нескольких линий.
- На длинных прямых участках — для промывки.
- В низшей точке системы — накопительный.
- Подальше от фундамента, если колодец поглощающий: вода не должна уходить к дому.
- Там, где к колодцу есть доступ для обслуживания.
- Не на пути проезда машин, если крышка и корпус не рассчитаны на нагрузку.
Колодец, к которому не подобраться из-за газона, плитки или клумбы, бесполезен. Люк должен быть доступен: его можно замаскировать декоративной крышкой или почвопокровными растениями, но не закладывать навсегда.
Из чего делают колодцы
| Материал | Плюсы | Минусы |
|---|---|---|
| Пластиковые колодцы заводские | Лёгкие, герметичные, готовые патрубки | Нужно закрепить от всплытия при высокой воде |
| Бетонные кольца | Прочные, большой объём | Тяжёлые, нужна техника, сложнее герметизация |
| Гофрированная труба большого диаметра | Простой самодельный вариант | Зависит от качества монтажа |
Заводские пластиковые колодцы удобны: у них есть готовые входы под трубы, днище и подходящие крышки. Бетонные кольца используют для больших накопительных колодцев. При высоких грунтовых водах лёгкий пластиковый колодец может выдавливать из грунта, поэтому его крепят по рекомендации производителя.
Уклон и подключение труб
Дренажная система работает только при правильном уклоне труб в сторону колодцев и точки сброса. Уклон рассчитывают в проекте; на глаз его не задают. Трубы входят в колодец через патрубки с уплотнителями, а выход из накопительного колодца должен быть ниже входов. Если вход в колодец оказывается ниже уровня воды в нём, система работает с подпором, вода стоит в трубах, и они быстрее заиливаются.
Калькулятор уклона — уклон в процентах, промилле и градусах, перепад на длине.
Куда девать воду
Самый сложный вопрос дренажа — точка сброса. Вода не должна уходить к соседям, на дорогу или к фундаменту. Возможные варианты — придорожная канава, кювет, ливневая канализация посёлка, водоём — допустимы только если это разрешено правилами посёлка или СНТ и местными требованиями. Уточните эти вопросы у правления или в администрации до начала работ. Если сброса нет, иногда используют поглощающие колодцы или дренажные поля, но только при подходящих грунтах. Подробнее о ливневой воде — как устроить ливневую канализацию.

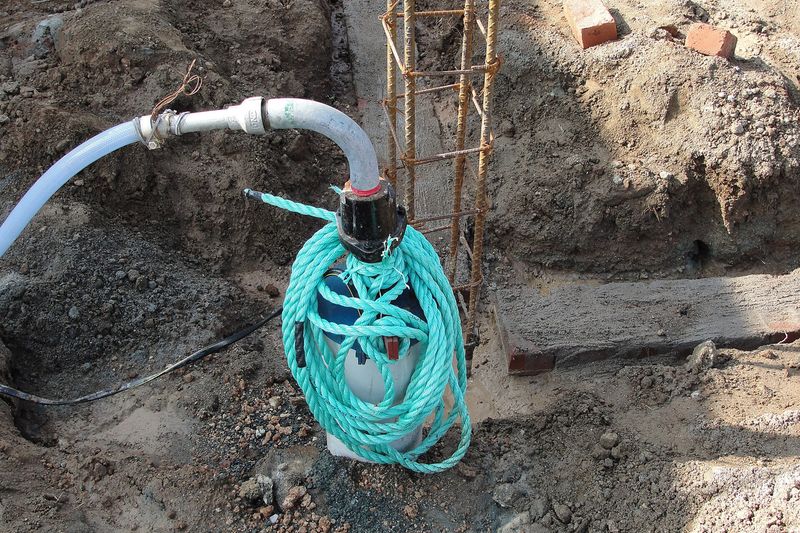

Насос в накопительном колодце
Если самотёком воду отвести некуда, в накопительный колодец ставят дренажный насос с поплавковым выключателем. Насос откачивает воду, когда уровень поднимается. Подключение — только через уличную линию с защитным отключением, прокладку кабеля выполняет электрик. Насос периодически проверяют: поплавок может застрять, а колодец переполниться. Для ответственных случаев — например, когда колодец защищает подвал — продумывают резервное питание или сигнализацию уровня.
Обслуживание
| Когда | Что делать |
|---|---|
| Весна | Осмотреть колодцы, проверить поток, удалить ил |
| После ливней | Проверить уровень воды и работу насоса |
| Лето | Проверить пескоуловители и решётки |
| Осень | Почистить колодцы от листьев и ила |
| Раз в несколько лет | Промыть трубы через смотровые колодцы |
Ил на дне смотрового колодца — нормальное явление, но если его становится много, значит, фильтр вокруг труб не справляется или в систему попадает грунт. Промывку дренажных труб делают струёй воды под давлением; для длинных трасс и сильного засора приглашают специалистов с оборудованием.
Признаки, что система не работает
Дренаж редко ломается внезапно — обычно он постепенно перестаёт справляться. Насторожиться стоит, если после дождя вода на газоне стоит дольше, чем раньше, в подвале или погребе появилась сырость, у фундамента выступили мокрые пятна, а в смотровом колодце вода не течёт или, наоборот, стоит высоко и не уходит. Ещё один признак — много ила или песка на дне колодцев: значит, фильтр вокруг труб повреждён или трубы проложены без геотекстиля. Если в колодце видны корни, рядом растут деревья или кустарники, которые нашли влагу и проросли в трубы. Если сырость уже появилась в погребе — вода в погребе.
| Признак | Возможная причина | Что делать |
|---|---|---|
| Вода стоит на газоне дольше обычного | Заиливание труб | Осмотр колодцев, промывка |
| В колодце нет потока после дождя | Засор выше по трассе | Промывка через ревизии |
| Колодец переполнен | Нет сброса или не работает насос | Проверить насос и точку сброса |
| Много песка на дне | Повреждён фильтр | Вызвать специалиста |
| Корни в колодце | Деревья рядом с трассой | Удалить корни, пересмотреть посадки |
| Сырость в подвале | Дренаж не справляется | Обследование системы |
Колодцы и посадки
Деревья и крупные кустарники с мощной корневой системой не стоит сажать рядом с дренажными трубами и колодцами: корни ищут воду и легко проникают в перфорацию и стыки. Над трассой дренажа лучше разместить газон, цветник из многолетников или неглубоко укореняющиеся кустарники. Если без деревьев не обойтись, отступите от трассы и колодцев как можно дальше. Люки колодцев удобно встраивать в газон или клумбу так, чтобы крышка оставалась на виду или легко находилась: отметьте их на плане участка. Подробнее о планировке — планировка участка.
Колодец и зима
В регионах с морозными зимами дренажные колодцы и выходы труб могут промерзать. Колодцы ставят на глубину, определённую проектом, крышки при необходимости утепляют, а насос в накопительном колодце должен быть рассчитан на условия эксплуатации или его убирают на зиму, если система этого допускает. Весной, во время таяния снега, нагрузка на дренаж максимальная, поэтому именно тогда важно, чтобы колодцы были чистыми, а сброс воды — свободным. Проверьте их до начала оттепели. Подробнее о сезонных работах — подготовка к зиме.
Безопасность
Открытый колодец — серьёзная опасность для детей, животных и взрослых. Крышки должны быть надёжными, закрываться плотно и выдерживать нагрузку, если по ним ходят. Не спускайтесь в глубокий колодец без страховки и второго человека наверху: в замкнутом пространстве может не хватать кислорода. Чистку глубоких колодцев доверяйте специалистам.
Дренажный колодец и отмостка
Дренаж вокруг дома часто совмещают с отмосткой и водостоками. Важно, чтобы вода с крыши не попадала в дренажные трубы напрямую: дренаж рассчитан на воду из грунта, а ливневые потоки быстро его переполняют и заиливают. Ливнёвку и дренаж обычно ведут отдельно и объединяют только в накопительном колодце, если это предусмотрено проектом. Подробнее — отмостка вокруг дома.
Что спросить у подрядчика
Дренаж — скрытая работа: после засыпки траншей проверить качество уже трудно. Поэтому до начала работ попросите схему системы с указанием всех колодцев, уклонов и точки сброса. Уточните, какие трубы, фильтр и щебень будут использованы, какие колодцы и крышки, как будет решён вопрос сброса воды и нужен ли насос. Попросите фотографии каждого этапа: траншеи, геотекстиль, укладку труб, подключение колодцев. После завершения сделайте пробный пролив и убедитесь, что вода доходит до каждого колодца и уходит из накопительного. Сохраните схему: через несколько лет она понадобится для обслуживания. Подробнее — ошибки скрытых работ и ошибки выбора подрядчика.
Частые ошибки
- Делать дренаж без смотровых колодцев.
- Ставить поглощающий колодец на глине и при высоких грунтовых водах.
- Сбрасывать дренаж к фундаменту или к соседям.
- Подключать водостоки напрямую в дренаж.
- Закладывать колодцы плиткой и газоном без доступа.
- Оставлять колодцы без крышек.
- Не проверять насос в накопительном колодце.
- Делать уклон на глаз.
Примеры
Сырой газон. Хозяева проложили дренаж вдоль газона без колодцев. Через несколько лет вода снова начала стоять. Трассу вскрыли, нашли заиленные трубы, переложили с геотекстилем и поставили смотровые колодцы.
Подвал и насос. Вокруг дома сделали дренаж с накопительным колодцем и насосом. После ливня насос не включился — поплавок застрял. Теперь насос проверяют весной и после сильных дождей, а в колодце установили сигнализацию уровня.
Поглощающий колодец на глине. Поглощающий колодец на тяжёлой глине заполнился водой после первого же дождя. Специалист предложил отвод воды в канаву с разрешения правления.
Когда звать специалиста
Проект дренажа, расчёт уклонов, выбор колодцев и точки сброса — работа для специалиста по дренажу. Сами владельцы могут следить за колодцами, чистить решётки и пескоуловители, проверять поток и работу насоса. Ориентиры по затратам — сколько стоит дренаж; приёмку работ удобно делать по чеклисту — приёмка дренажа.
Частые вопросы
Нужен ли колодец, если дренаж короткий?
Хотя бы один смотровой колодец нужен почти всегда, чтобы контролировать и промывать систему.
Куда девать воду из дренажа?
В канаву, кювет, ливневую канализацию или водоём — только если это разрешено. Уточняйте у правления и администрации.
Работает ли поглощающий колодец на глине?
Как правило, нет: глина плохо пропускает воду.
Можно ли подключить водостоки к дренажу?
Обычно нет. Ливнёвку ведут отдельно, объединяя только по проекту.
Как часто чистить колодцы?
Осматривать весной, осенью и после ливней, чистить по мере накопления ила.
Пластиковый или бетонный колодец?
Пластиковый удобнее для смотровых, бетонный — для больших накопительных. Выбор зависит от проекта.
Нужен ли насос?
Если самотёком отвести воду некуда — да, с поплавковым выключателем.
Можно ли спуститься в колодец самостоятельно?
В глубокий — опасно. Чистку доверяйте специалистам.
Можно ли сделать колодец из старой бочки?
Как временное решение — иногда, но металл ржавеет, а пластиковая бочка без патрубков и усиления может деформироваться под давлением грунта. Надёжнее заводской колодец.
Как найти колодец, если он зарос?
Посмотрите схему системы. Если её нет, ищите по направлению труб от дома к низшей точке участка и отметьте найденные люки на плане.
Почему в колодце пахнет?
В дренаж может попадать органика или стоки, которых там быть не должно. Проверьте, не подключены ли к системе посторонние трубы, и обратитесь к специалисту.
