Ливнёвка на участке: уклоны, водостоки и приёмники

как отвести дождевую воду от дома, дорожек и газона без подтоплений

Кровля дома во время ливня собирает огромное количество воды, и вся она должна куда-то деться. Если водосточные трубы выливают её на отмостку или газон, вода подмывает фундамент, заливает подвал и погреб, размывает дорожки, а зимой превращается в наледь у крыльца. Мощёные площадки и дорожки тоже не впитывают воду, и с них она стекает на газон и к стенам. Ливнёвка — система, которая собирает дождевую и талую воду с кровли и твёрдых покрытий и отводит её туда, где она не мешает. Это одна из самых полезных инженерных систем участка и одна из самых недооценённых: часто именно ливнёвка, а не дорогой глубинный дренаж, решает проблему мокрого подвала и луж у дома. Цены на материалы и работы зависят от региона и объёма, поэтому сумм в статье нет. Короткий ответ: ливнёвка состоит из приёмников — точечных под водосточными трубами и линейных лотков вдоль площадок и у ворот, — труб или открытых лотков с постоянным уклоном, пескоуловителей и смотровых колодцев для обслуживания и точки сброса: канавы, общей ливневой сети посёлка, поглощающего колодца на песке или ёмкости для полива. Ливнёвку не объединяют с дренажом и не выводят на соседний участок. Её прокладывают до мощения, газона и отмостки, с уклоном к точке сброса и защитой от промерзания, а затем регулярно чистят. Подробнее — что делать с талой водой весной.

Откуда берётся вода

Начните с наблюдения. Во время сильного дождя пройдитесь по участку: куда льётся вода из водосточных труб, где она собирается, куда стекает с площадок. Отметьте на плане проблемные места. Подробнее о наблюдениях — дренаж: с чего начать.

🧮Калькулятор дренажа — объём траншеи, щебня и длина трубы.

Признаки, что ливнёвка нужна

• После дождя у стен дома стоят лужи или размыт грунт под водосточными трубами.
• Отмостка трескается, оседает или отходит от стены.
• В подвале или погребе появляется вода после ливней, а в сухую погоду её нет.
• Зимой у крыльца и под водостоками образуется наледь.
• Дорожки и площадки размывает, а песок из швов плитки уносит на газон.
• Газон у дома заболачивается и зарастает мхом.

Если вода в подвале стоит постоянно, независимо от погоды, причина скорее в грунтовых водах, и одной ливнёвки может не хватить. Отдельный разбор с пошаговым планом — в статье что делать, если дренаж замерзает зимой.

Ливнёвка и дренаж — не одно и то же

Ливнёвка отводит воду с поверхности: с кровли, площадок, дорожек. Дренаж собирает воду из грунта через перфорированные трубы. Объединять их в одну трубу без расчёта нельзя: в ливень ливнёвка подаёт много воды сразу, и если она попадёт в перфорированную дренажную трубу, вода может не уйти, а, наоборот, выйти через отверстия в грунт у фундамента. Обычно это две отдельные системы, которые встречаются только в сборном колодце или на точке сброса. Подробнее о дренаже — что делать при высоком уровне грунтовых вод и дренажный колодец.

Элементы системы

Точечные и линейные приёмники

Под каждой водосточной трубой ставят точечный дождеприёмник с решёткой и корзиной для мусора. Труба водостока заканчивается над приёмником или заходит в него. От приёмника вода уходит в подземную трубу. Подробнее — отвод воды от водосточных труб через отмостку.

Линейные лотки укладывают там, где вода стекает с большой площади: вдоль края площадки и парковки, перед воротами гаража, у крыльца, поперёк въезда. Лоток устанавливают чуть ниже уровня покрытия, а покрытие делают с уклоном к лотку. Решётку выбирают по нагрузке: для пешеходной зоны — лёгкую, для въезда автомобиля — рассчитанную на такую нагрузку. Отдельный разбор с пошаговым планом — в статье как прочистить засорившуюся ливнёвку.

🧮Калькулятор уклона — уклон в процентах, промилле и градусах, перепад на длине.

Уклоны

Ливнёвка работает самотёком, поэтому главный параметр — постоянный уклон от приёмников к точке сброса. Без уклона вода стоит в трубах, оставляет осадок и зимой замерзает. Уклон задают по всей трассе, без провалов и горбов. Рекомендуемые значения зависят от диаметра труб и указаны в нормативах и инструкциях производителей; их соблюдение проверяют уровнем или нивелиром при укладке. Если что-то пошло не так, разберите причины по шагам — в статье откуда берётся запах из ливнёвки и как его убрать.

Покрытия тоже должны иметь уклон: отмостка — от дома, площадки — к лоткам или к краю, дорожки — в сторону от дома или к краю. Подробнее — отмостка и дренаж и как выровнять участок.

Глубина и промерзание

Подземные трубы ливнёвки укладывают так, чтобы вода в них не замерзала зимой или успевала стечь. Если трубы лежат выше глубины промерзания, важен уклон: вода должна уходить полностью, не оставаясь в трубе. В холодных регионах трубы и приёмники иногда утепляют или укладывают глубже. Решение зависит от климата и грунта — уточните у специалиста или по местным нормам.

Весной, когда земля ещё мёрзлая, а снег тает, ливнёвка должна быть свободна от льда и мусора. Если выход трубы забит льдом, талая вода пойдёт к фундаменту.

Подземная или открытая

На небольшом участке часто комбинируют: подземные трубы от водостоков дома, лотки у площадок, открытая канава вдоль границы. Декоративный вариант — сухой ручей или дождевой сад, куда направляют воду с кровли.

Точка сброса

Точка сброса — самая важная часть системы. Ливнёвка без неё просто переносит лужу в другое место.

На глине поглощающий колодец не работает: вода из него не уходит. Сбрасывать воду на соседний участок нельзя. Уточните правила посёлка или СНТ: в некоторых местах сброс в общие канавы требует согласования. Если вода нужна для полива, ёмкость ставят на пути ливнёвки, а перелив выводят в сброс — подробнее в статье бак для полива: объём.

Учитывайте и объём воды: в сильный ливень с большой кровли за короткое время приходит много воды, и точка сброса должна её принять. Если канава маленькая или поглощающий колодец медленно впитывает, предусмотрите аварийный перелив в безопасное место участка, подальше от построек.

Пескоуловители и ревизии

С кровли и площадок в ливнёвку попадают песок, листья, хвоя, мелкий мусор. Чтобы трубы не забивались, перед входом в подземную трассу ставят пескоуловители — ёмкости, где мусор оседает и откуда его вынимают. На поворотах трассы, в местах стыков и на длинных прямых участках ставят смотровые колодцы, через которые трубы можно прочистить. Без ревизий забитую трубу придётся раскапывать.

Водосточная система: начало ливнёвки

Ливнёвка начинается не на земле, а на крыше. Если желоба малы для площади кровли, перекошены или забиты листьями, вода переливается через край и падает вдоль всего фасада, минуя приёмники. Поэтому перед устройством ливнёвки проверьте водостоки: желоба должны иметь уклон к воронкам, быть целыми и чистыми, водосточные трубы — надёжно закреплены, а их число и расположение — соответствовать площади кровли. Сетки и уловители листьев в желобах и воронках снижают засорение. Работы на кровле и высоте опасны: используйте страховку или поручите их специалисту.

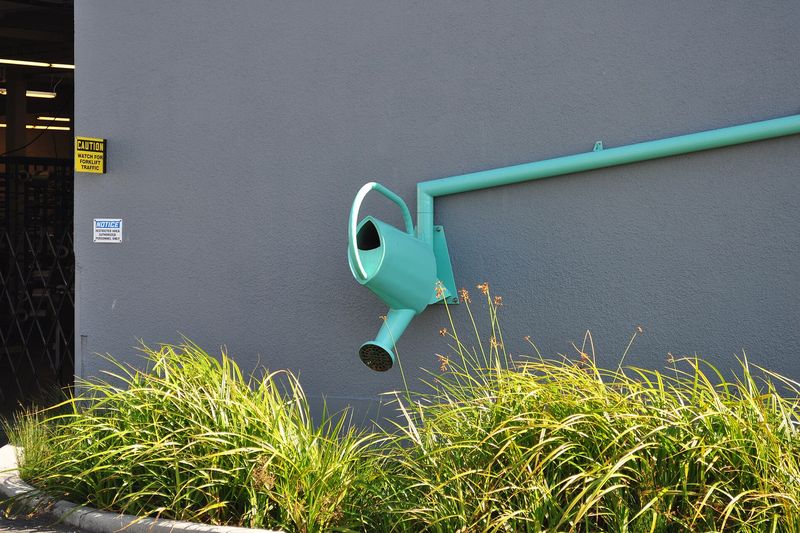

Нижний конец водосточной трубы должен попадать в приёмник ливнёвки, а не на отмостку. Если подземной ливнёвки пока нет, временно поставьте водоотводные желоба на отмостке, направив воду как можно дальше от фундамента.

Ливнёвка на участке со склоном

На склоне вода с вышележащих территорий стекает на участок, а с участка — к нижней границе. Вдоль верхней границы делают нагорную канаву или лоток, перехватывающий сток до того, как он дойдёт до построек. Дорожки на склоне снабжают поперечными лотками, иначе они превращаются в русла. Подземные трубы на склоне укладывают с учётом того, что вода в них разгоняется: на крутых участках ставят колодцы-гасители и укрепляют выход трубы, чтобы струя не размывала грунт. Подробнее — планировка участка с уклоном и подпорная стенка.

Материалы

Трубы для наружной канализации выдерживают нагрузку грунта, а под въездом и парковкой нужны изделия, рассчитанные на автомобиль. Тонкостенные трубы для внутренней канализации под землёй со временем деформируются.

Порядок работ

1. Наблюдение во время дождя, план с водостоками и площадками.
2. Выбор точки сброса и проверка правил посёлка.
3. Схема трассы с приёмниками, лотками, ревизиями и уклонами.
4. Земляные работы: траншеи с выдержанным уклоном.
5. Укладка труб на песчаную подушку, монтаж приёмников и колодцев.
6. Проверка проливом воды до засыпки.
7. Засыпка с послойным уплотнением.
8. Отмостка, мощение и газон поверх.

Ливнёвку прокладывают до отмостки, мощения и газона. Под будущими дорожками оставляют гильзы. Общий порядок работ на участке — планировка участка.

Обслуживание

Удобно приурочить чистку ливнёвки к сезонным работам: весной — вместе с осмотром участка после зимы, осенью — после уборки листьев. См. также статью уборка листьев на участке.

Запущенная ливнёвка заиливается и перестаёт работать, и тогда вода снова идёт к фундаменту.

Примеры

Мокрый подвал. Владельцы думали о глубинном дренаже. Оказалось, водосточные трубы выливали воду прямо на отмостку с трещинами. Ливнёвка от водостоков в канаву и ремонт отмостки решили проблему.

Лужа у ворот. Вода с улицы заходила на участок через ворота гаража и стояла у въезда. Поперёк въезда уложили линейный лоток с решёткой для автомобилей и вывели его в общую трассу.

Труба без уклона. Ливнёвку проложили «на глаз», и в середине трассы получился провал. Там скапливался осадок, и через пару лет труба забилась. Участок переложили с проверкой уклона уровнем.

Ёмкость с переливом. На даче без водопровода под водосток бани поставили закрытую ёмкость, а перелив из неё вывели трубой в дождевой сад на краю участка. В ливень лишняя вода уходит в сад, а летом в ёмкости всегда есть тёплая вода для полива грядок.

Решётка не той нагрузки. Перед воротами уложили лоток с лёгкой пластиковой решёткой. Через месяц решётку продавили колёсами. Её заменили на решётку, рассчитанную на автомобиль.

Частые ошибки

• Выливают воду из водостоков на отмостку и газон.
• Объединяют ливнёвку и дренаж в одну трубу.
• Укладывают трубы без постоянного уклона.
• Не ставят пескоуловители и ревизии.
• Не продумывают точку сброса.
• Сбрасывают воду к соседям.
• Прокладывают ливнёвку после мощения.

Когда звать специалиста

Ливнёвку от нескольких водостоков с выводом в канаву можно сделать самостоятельно. Специалист нужен для расчёта пропускной способности при большой кровле и площадках, для проектирования при сложном рельефе, для работ у фундамента, где есть риск подмыть основание, и для подключения к общим сетям. Если на участке нужен насос для откачки воды из сборного колодца, его подключение к сети выполняет электрик. Ориентиры по затратам — сколько стоит дренаж.
