Откатные ворота заедают: почему плохо едут и что делать

ворота идут тяжело, стучат, перекашиваются, не доезжают до ловителя, зимой примерзают и упираются в снег: проверка роликовых опор, балки, фундамента, ловителей, привода и уход по сезонам

Откатные ворота любят за то, что им не нужно место для распахивания створок: полотно уезжает вдоль забора, и въезд на участок свободен даже зимой, когда у распашных ворот всё завалено снегом. Но именно у откатных ворот есть своя типичная беда. Через пару сезонов полотно начинает идти тяжело, рывками, со скрежетом и стуком, не доезжает до ловителя, перекашивается, а в мороз и вовсе встаёт намертво. Если на воротах стоит автоматика, она отключается по перегрузке, и машину приходится оставлять на улице. Хорошая новость: в большинстве случаев причина не в поломке, а в грязи, льду и сбившейся регулировке, и её можно найти и устранить без замены ворот.

Короткий ответ: сначала осмотрите зону под воротной балкой и ловители: не мешает ли снег, лёд, камни, листва. Откатите полотно вручную, отключив привод, и послушайте, где появляется сопротивление и стук. Очистите роликовые опоры и балку изнутри, проверьте, крутятся ли все ролики и нет ли люфта. Посмотрите на полотно по уровню: если оно перекошено, подрегулируйте опоры. Проверьте верхний ограничитель и нижний и верхний ловители. Если просел или вспучился фундамент под опорами, наклонился столб или треснула балка, нужен мастер. Подробнее о стойках и столбах — в статье забор покосился.

Как устроены откатные ворота

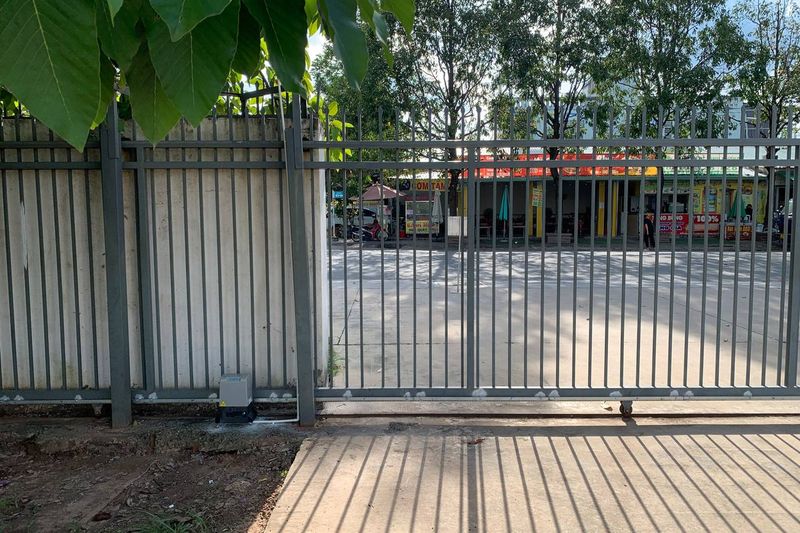

Понимание устройства сильно облегчает поиск неисправности. Откатные ворота консольного типа, которые чаще всего ставят на дачах, держатся на несущей балке, приваренной к низу полотна. Балка опирается на две роликовые опоры (тележки), закреплённые на закладной в фундаменте рядом с проёмом. Полотно как бы висит на консоли и не касается земли. На конце полотна стоит концевой ролик, который при закрытии наезжает на нижний ловитель на противоположном столбе, а верхний ловитель удерживает полотно от раскачивания ветром. Сверху на опорном столбе ставят верхний ограничитель с роликами, который не даёт полотну наклоняться. Если ворота автоматические, вдоль полотна крепится зубчатая рейка, а привод с шестернёй стоит рядом с опорами.

Почему откатные ворота начинают заедать

Самая частая причина — посторонние предметы и грязь в балке. Через открытый низ балки внутрь попадают листья, песок, мелкие камни, иголки, зимой — снег, который тает и замерзает. Ролики начинают проскальзывать или упираться в наледь. Вторая причина — перекос. Фундамент под опорами мог немного просесть или подняться при пучении, опоры сдвинуться, полотно наклониться. Третья — износ роликов и подшипников: ролики перестают крутиться свободно, появляется люфт, металлический скрежет. Четвёртая — сбившаяся регулировка ловителей и верхнего ограничителя после удара машиной или сильного ветра. Пятая — проблемы автоматики: рейка разошлась с шестернёй, ослабли крепления, сработала защита по усилию.

Безопасность прежде всего

Полотно откатных ворот тяжёлое, а привод развивает большое усилие. Перед любыми работами переведите автоматику в ручной режим расцепителем и отключите питание привода автоматическим выключателем. Не держите руки между роликами и балкой, между полотном и столбом, у зубчатой рейки. Не стойте в проёме, когда кто-то другой двигает ворота. Не пытайтесь снять полотно с опор в одиночку: при неосторожной регулировке оно может соскочить. Если полотно уже сошло с роликов или сильно наклонилось, не трогайте его и вызовите мастера.

Шаг 1. Осмотрите проём и путь полотна

Начните с самого простого. Пройдите вдоль всего пути полотна — от места, где оно стоит в открытом положении, до ловителя. Уберите снег, лёд, камни, ветки, листья, игрушки. Особенно внимательно посмотрите на участок под концом полотна при открытии: туда часто сгребают снег от въезда, и полотно упирается в сугроб. Проверьте, свободно ли место у нижнего ловителя: если там нарос лёд, концевой ролик не может наехать на ловитель. Зимой это самая частая причина того, что ворота не закрываются до конца. Как правильно складывать снег, чтобы он не мешал воротам, — в статье некуда складывать снег.

Шаг 2. Откатите ворота вручную

Отключите привод и переведите его в ручной режим. Медленно откатите ворота полностью в одну и в другую сторону. Исправные консольные ворота двигаются от небольшого усилия одной руки, равномерно, без рывков. Отметьте, где сопротивление растёт, где появляется скрежет или стук. Если вручную всё идёт легко, а с приводом нет, проблема в автоматике. Если тяжело идёт и вручную, ищите причину в опорах, балке, ловителях.

Шаг 3. Очистите балку и роликовые опоры

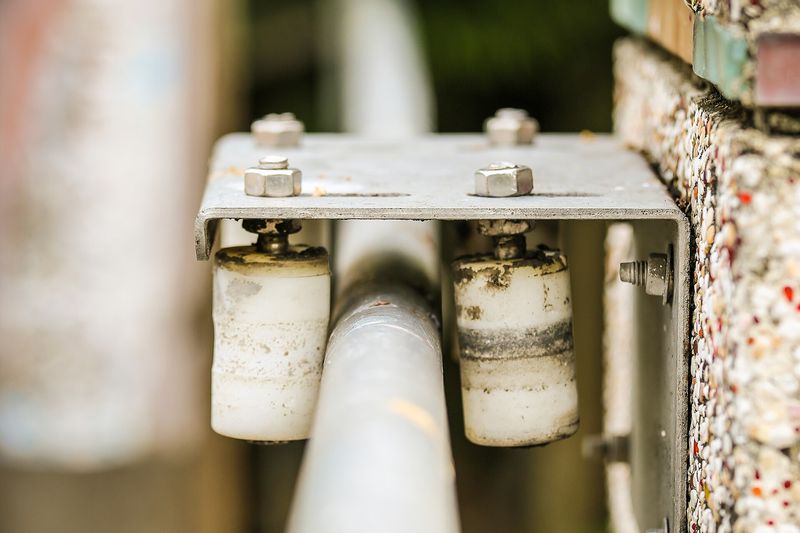

Внутрь несущей балки неизбежно попадает мусор. Возьмите фонарик и посмотрите в балку снизу. Выметите листья и песок длинной щёткой, выдуйте пыль, удалите лёд — тёплой водой в оттепель или дождавшись потепления, но не скалывайте его ломом, чтобы не погнуть балку. Ролики опор осмотрите: крутятся ли они свободно, нет ли трещин, сколов, налипшей грязи. Сухие подшипники смажьте подходящей смазкой, если производитель это допускает: многие закрытые подшипники смазки не требуют, и лишняя смазка только собирает пыль. На концах балки ставят заглушки — если их нет, поставьте: они защищают балку от снега и мусора.

Шаг 4. Проверьте положение полотна

Приложите длинный уровень к вертикальной стойке полотна и к его нижней кромке. Полотно должно стоять вертикально, а балка — горизонтально или с небольшим подъёмом к концу консоли, как задумано производителем. Если полотно наклонено в сторону улицы или участка, оно трётся о верхний ограничитель и ловители. Если конец консоли опустился, концевой ролик бьёт в ловитель. Регулировку обычно делают гайками на роликовых опорах: поднимая или опуская одну из опор и смещая их в стороны. Делайте это небольшими шагами, проверяя ход после каждой регулировки.

Шаг 5. Настройте ловители

Нижний ловитель должен стоять так, чтобы концевой ролик плавно накатывался на него и чуть приподнимал полотно в закрытом положении. Если ловитель стоит низко, полотно провисает, если высоко или со смещением — ролик бьёт в него. Верхний ловитель принимает полотно сверху и не даёт ему раскачиваться. Его ставят по центру полотна, с небольшим зазором. После удара машиной или сильного ветра ловители часто сбиваются, и ворота начинают стучать и не доезжать. Ослабьте крепление, выставьте ловитель по полотну и зафиксируйте.

Шаг 6. Проверьте фундамент и столбы

Если регулировки хватает ненадолго, а перекос возвращается, проблема в основании. Фундамент под опорами откатных ворот должен быть рассчитан на нагрузку от консоли и уходить ниже глубины промерзания. Если он мелкий, его выталкивает при пучении: зимой ворота перекашиваются, весной частично возвращаются. Осмотрите бетон вокруг закладной: нет ли трещин, подмыва, наклона. Проверьте отвесом опорный столб и столб с ловителями. Если они наклонились, причина обычно в пучинистом грунте и воде. Если вода у въезда стоит подолгу, разберитесь с ней — в статье высокие грунтовые воды. Ремонт фундамента — работа для специалиста, самостоятельно её делать не стоит.

Шаг 7. Разберитесь с приводом

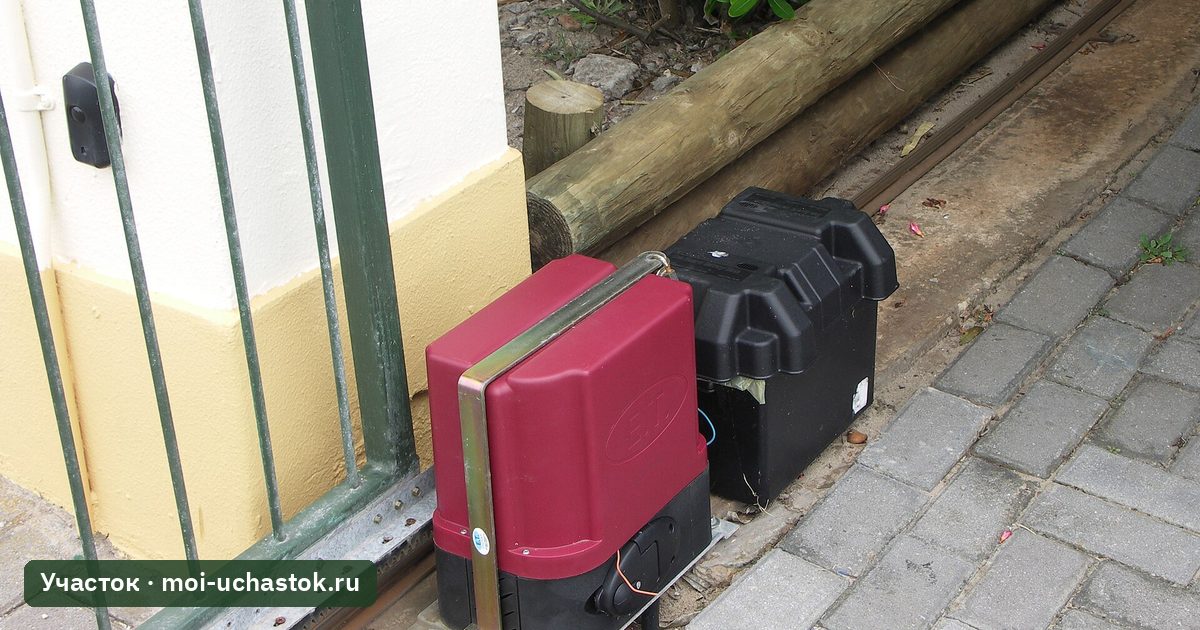

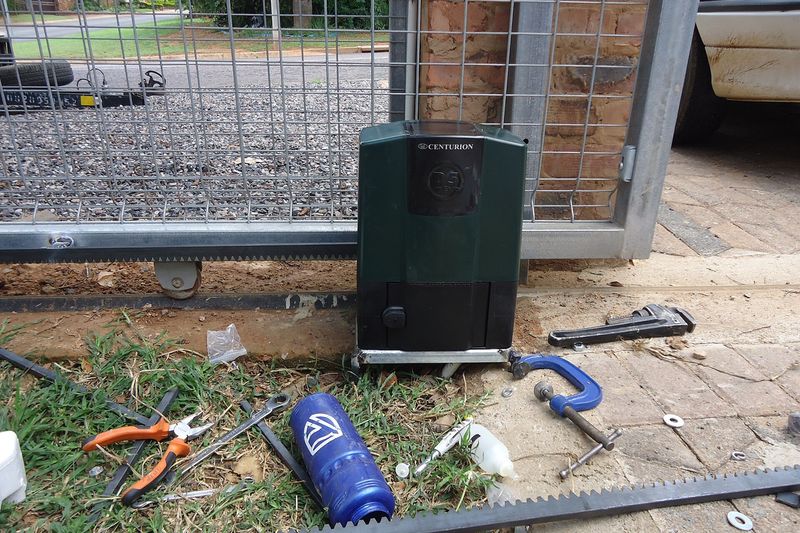

Если вручную ворота идут легко, переходите к автоматике. Проверьте, совпадает ли зубчатая рейка с шестернёй по всей длине: зазор между ними должен быть небольшим и одинаковым. Если рейка опустилась вместе с провисшим полотном, шестерня давит на неё снизу и привод перегружается. Посмотрите крепления рейки: болты могли ослабнуть. Проверьте, не мешают ли работе фотоэлементы — их загораживает снег, налипшая грязь. Если привод гудит и не трогается, щёлкает или останавливается на середине хода, посмотрите инструкцию: там описаны настройки усилия и концевых положений. Работы внутри блока управления, ремонт двигателя и электропроводки доверьте мастеру или электрику. О питании уличных приборов — в статье выбивает УЗО.

Зимой ворота примерзают: что делать

Зима — главный экзамен для откатных ворот. Снег набивается в балку и под полотно, после оттепели замерзает, ролики встают. Чтобы избежать этого, держите свободной полосу под всем ходом полотна и у ловителей, расчищайте её после каждого снегопада, а не только въезд. Не сгребайте снег к опорам и в зону отката. На ночь в сильный мороз после оттепели полезно один-два раза сдвинуть ворота, чтобы наледь не схватилась. Если ворота всё же примёрзли, не включайте привод многократно — это перегружает его. Освободите ролики и ловитель от льда, при необходимости полейте тёплой, не кипящей водой и сразу уберите воду. Об обледенении и оттепелях — в статье оттепель зимой.

Когда звать мастера

Самостоятельно можно очистить балку и ролики, убрать снег и лёд, подрегулировать опоры и ловители в небольших пределах, подтянуть крепления. Мастера зовите, если полотно сошло с роликов, балка погнута или треснула, ролики разрушены, фундамент просел или треснул, столбы наклонились, сварные швы на балке лопнули. Также мастер нужен, если после регулировок перекос возвращается, привод не работает или вы не уверены в своих силах. Ремонт конструкции с неправильным подходом может закончиться падением полотна.

Как продлить жизнь откатным воротам

Ворота служат дольше, если о них заботиться регулярно. Раз в сезон очищайте балку и ролики, проверяйте регулировку, подтягивайте болты. Следите, чтобы под полотном не скапливалась вода: если въезд в низине, сделайте водоотвод. Не позволяйте детям кататься на полотне. Не открывайте ворота резко вручную, особенно сильный рывок вредит роликам. При выборе ворот обращайте внимание на балку и опоры, рассчитанные на вес и длину полотна, и на глубину фундамента. Перед зимой полезно сделать короткий осмотр: прокатить полотно вручную, послушать ролики, проверить, не ослабли ли болты на опорах и ловителях, и записать, как ворота ведут себя сейчас. Тогда весной будет с чем сравнить и станет понятно, сдвинулись ли опоры за зиму. Если на участке живут зимой и ворота открывают каждый день, держите под рукой щётку и пластиковую лопату именно для зоны отката. Вопросы выбора ограждения — в статьях как выбрать забор и уход за забором.

Частые ошибки

• Сгребать снег в зону отката полотна.
• Включать привод снова и снова, когда ворота примёрзли.
• Скалывать лёд в балке ломом и гнуть её.
• Обильно смазывать закрытые подшипники и балку — грязь налипает сильнее.
• Регулировать опоры большими шагами, не проверяя ход.
• Не ставить заглушки на концы балки.
• Экономить на фундаменте под опорами.

Пример из практики

Хозяева дачи с откатными воротами заметили, что каждую зиму полотно идёт всё тяжелее и в конце концов перестаёт доезжать до ловителя. Летом ворота работали почти нормально. Оказалось, что при расчистке въезда снег сгребали прямо к опорам, он таял и замерзал в балке, а у ловителя за зиму вырастал ледяной бугор. Кроме того, у балки не было задней заглушки. Хозяева очистили балку, поставили заглушки, подрегулировали ближнюю опору, чтобы поднять конец полотна, выставили нижний ловитель и стали отбрасывать снег в другую сторону. Следующую зиму ворота отработали без заеданий.

Короткий план

1. Отключите привод и переведите ворота в ручной режим.
2. Уберите снег, лёд и мусор с пути полотна и у ловителей.
3. Откатите ворота вручную и найдите место заедания.
4. Очистите балку и роликовые опоры.
5. Проверьте полотно по уровню, подрегулируйте опоры.
6. Настройте нижний и верхний ловители.
7. Осмотрите фундамент и столбы.
8. Проверьте рейку и привод, при сложностях вызовите мастера.
