На улице выбивает УЗО: что делать

срабатывание в дождь и сырость, уличные розетки, светильники, гирлянды, насос, повреждённый кабель; как найти утечку методом отключения, чего нельзя делать и когда вызывать электрика

Устройство защитного отключения, или УЗО, на уличной линии дачи — одна из самых важных защит на участке. Оно сравнивает ток, который уходит в линию, с током, который возвращается, и при разнице мгновенно отключает питание. Такая разница означает, что часть тока утекает «на землю»: через намокшую изоляцию, повреждённый кабель или тело человека. Поэтому срабатывание УЗО — не каприз автоматики, а сигнал, что где-то на улице есть утечка. Особенно часто это случается осенью и зимой: дожди, туманы, оттепели и морозы испытывают на прочность уличные розетки, светильники и соединения.

Короткий ответ: не пытайтесь просто включить УЗО снова и снова и ни в коем случае не отключайте и не заменяйте его на обычный автомат. Отключите от сети все уличные потребители: гирлянды, удлинители, насос, инструмент. Если после этого УЗО включается и держится, подключайте потребители по одному и найдите тот, после которого защита срабатывает. Если УЗО выбивает даже без нагрузки, утечка в стационарной проводке: в кабеле, распределительной коробке, уличной розетке или светильнике. Поиск утечки в кабелях и щитке, замеры сопротивления изоляции и ремонт — работа для электрика.

Безопасность прежде всего

Уличная электрика на даче работает в самых тяжёлых условиях: влага, перепады температур, грызуны, лопаты и корни деревьев. Поэтому при поиске утечки действуют осторожно.

• Никогда не отключайте УЗО и не ставьте вместо него перемычку или обычный автомат. Это защита от поражения током. Без неё неисправный светильник или кабель может убить человека или животное.
• Не прикасайтесь к мокрым уличным розеткам, светильникам и кабелям под напряжением. Перед осмотром отключите линию в щитке.
• Не вскрывайте светильники и коробки на улице в дождь.
• Если вы видите оплавление, запах горелой изоляции, искрение — отключите линию и вызовите электрика.
• Любые работы внутри щитка, с кабелем в земле и с вводом в дом выполняет специалист с допуском.

Почему УЗО срабатывает именно на улице

О том, что делать, если светильники перестали гореть, — в статье светильники не горят.

Шаг 1. Отключите все потребители на улице

Выньте из уличных розеток все вилки: гирлянды, удлинители, зарядные устройства, насосы, инструмент. Выключите выключатели уличного освещения. Затем попробуйте включить УЗО. Если оно держится, неисправность почти наверняка в одном из потребителей. Если выбивает сразу, переходите к шагу 3.

Шаг 2. Подключайте потребители по одному

Включайте приборы по очереди, давая каждому поработать несколько минут. Если после очередного включения УЗО срабатывает, вы нашли «виновника».

• Гирлянда. Проверьте вилку, разъёмы, места соединения сегментов. Вода в соединителе, лежащем в луже или снегу, — частая причина. Как разобраться с гирляндой — в статье уличная гирлянда не горит.
• Удлинитель. Удлинитель для дома на улице быстро набирает влагу. Для улицы нужны удлинители и разветвители с защитой от влаги, а соединения поднимают над землёй.
• Насос. Утечка в обмотке или кабеле погружного насоса выбивает УЗО при включении. Насос нужно проверить в сервисе.
• Инструмент. Электротриммер, пила, мойка, оставленные под дождём, могут давать утечку. Просушите инструмент в тёплом помещении и проверьте снова. Если не помогло — в ремонт.

Неисправный прибор не используйте до ремонта, даже если «вроде бы работает без УЗО».

Шаг 3. Если выбивает без нагрузки — делите линию на участки

Если УЗО срабатывает даже без подключённых приборов, утечка в стационарной проводке. На многих дачах уличные потребители разделены на группы с отдельными автоматами: освещение, розетки, баня, насос. Отключите все автоматы уличных групп и включайте их по одной. Группа, после которой срабатывает УЗО, содержит неисправность.

Если групп нет и всё подключено к одному автомату, дальнейший поиск требует отключения отдельных участков линии, а это уже работа электрика.

Шаг 4. Осмотрите уличные розетки и светильники

Когда подозрительная группа найдена, отключите её автомат и осмотрите доступные элементы:

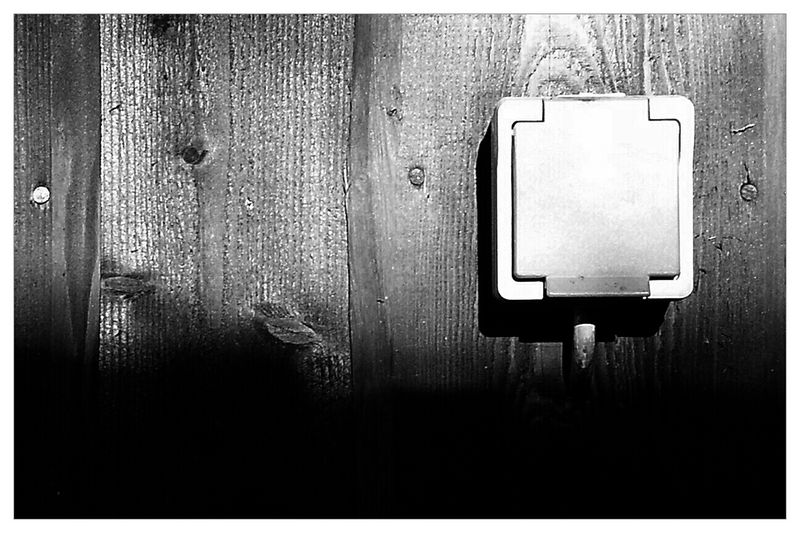

1. Уличные розетки: закрыты ли крышки, нет ли трещин в корпусе, воды и следов окисления внутри.
2. Светильники: целы ли корпуса и стёкла, нет ли воды или конденсата внутри, не повреждён ли кабель на вводе.
3. Распределительные коробки: закрыты ли крышки, нет ли воды, целы ли уплотнители.
4. Места, где кабель выходит из земли или стены: нет ли повреждений, следов грызунов.

Если вы обнаружили воду в розетке или светильнике, не вскрывайте их под напряжением. При отключённой линии можно аккуратно просушить корпус, но такой элемент нужно заменить на подходящий для улицы или восстановить его герметичность. Иначе история повторится после первого же дождя.

Шаг 5. Подумайте о кабеле в земле

Если на участке недавно копали — сажали деревья, ставили забор, делали дренаж, — кабель мог быть повреждён. Повреждение изоляции может проявиться не сразу, а только после того, как в него попадёт вода. Признаки: УЗО выбивает в сырую погоду и держится в сухую, отключение группы с этим кабелем решает проблему. Искать место повреждения и ремонтировать кабель должен электрик: для этого используют специальные приборы и соединительные муфты. О том, что делать, если кабель уже задели лопатой, — в статье повредили кабель на участке.

Насос, баня и сарай на той же линии

Часто к «уличному» УЗО подключено больше, чем кажется: насос в колодце или скважине, освещение и розетки в бане, сарае, мастерской, теплице. Влажность в бане и теплице высокая, и электрика там страдает не меньше, чем под открытым небом. Если поиск по уличным розеткам и светильникам ничего не дал, проверьте эти помещения: нет ли конденсата в светильниках и розетках бани, не стоит ли удлинитель в теплице на мокрой земле, цел ли кабель насоса там, где он входит в оголовок скважины или колодца.

Погружной насос — отдельная история. Его кабель постоянно в воде, и при повреждении изоляции утечка возникает сразу при включении. Если УЗО срабатывает каждый раз, когда насос запускается по реле давления, отключите насос от сети и обратитесь к мастеру: поднимать насос и проверять кабель лучше вдвоём и с соблюдением техники безопасности. О неполадках насоса — в статье насос не выключается.

Шаг 6. Вызывайте электрика

Электрик проведёт замер сопротивления изоляции линий, проверит само УЗО и правильность подключения. Обратиться к нему нужно, если:

• УЗО выбивает без нагрузки, а найти неисправную группу не удалось;
• неисправность в кабеле в земле или в стене;
• УЗО срабатывает хаотично, без связи с погодой и потребителями;
• в щитке есть следы перегрева, запах, щелчки;
• у вас старое УЗО, и вы сомневаетесь в его исправности.

Также электрик подскажет, правильно ли подобраны уличные розетки, светильники и кабели для работы на улице, и как разделить уличную линию на группы, чтобы неисправность в одном месте не отключала весь участок.

Что записать перед вызовом электрика

Электрик найдёт неисправность быстрее, если вы заранее соберёте сведения. Запишите, когда именно срабатывает УЗО: сразу при включении, через какое-то время, только в дождь или туман, только при включении определённого прибора. Отметьте, какие группы вы уже проверили и что при этом происходило. Сфотографируйте щиток с подписями автоматов, если они есть. Если у вас сохранилась схема прокладки уличных кабелей или фото траншей при строительстве, найдите их: это сильно облегчит поиск повреждения в земле.

Такие наблюдения помогают отличить утечку от неисправности самого устройства. Например, если УЗО срабатывает ночью, когда все потребители выключены, и погода сухая, вероятна проблема в самой защите или в щитке. Если только после дождя — почти наверняка влага в одном из уличных элементов.

УЗО срабатывает только в мороз или оттепель

Отдельный случай — срабатывание после резких перепадов температуры. В оттепель снег тает и вода проникает в соединения, а при морозе она замерзает, расширяется и разрывает уплотнители. После этого в следующую оттепель влага уже свободно попадает внутрь. Особенно часто так ведут себя гирлянды и светильники с недорогими уплотнителями, а также розетки, у которых крышка оставалась открытой. Если срабатывания связаны с погодой, проверяйте прежде всего элементы, которые были под снегом или под капелью с крыши.

Ещё одна причина зимних срабатываний — греющий кабель на водопроводе или водостоке. Его повреждённая оболочка даёт утечку, особенно когда кабель включается в морозы. Если на участке есть греющий кабель, проверьте его группу в первую очередь.

Как подготовить уличную электрику к зиме

Многие осенние и зимние срабатывания можно предупредить, если заранее пройтись по участку.

1. Отключите и уберите в помещение то, что зимой не нужно: садовые насосы, удлинители, временные светильники, электроинструмент.
2. Проверьте крышки уличных розеток и уплотнители светильников, замените треснувшие.
3. Если розетка или светильник зимой не используются, отключите их группу автоматом в щитке — так влага в них не приведёт к утечке.
4. Проверьте, не лежат ли соединения гирлянд и удлинителей на земле, где их зальёт талой водой; поднимите их и защитите.
5. Убедитесь, что кабели, выходящие из земли, защищены трубой или коробом и не перетираются о забор или ветки.
6. Нажмите кнопку «Тест» на всех УЗО и убедитесь, что они срабатывают.

Если вы уезжаете на зиму и на участке никто не живёт, разумно обесточить уличные группы полностью, оставив под напряжением только то, что действительно нужно, например греющий кабель или охранную сигнализацию. О сезонном освещении — в статье подсветка деревьев.

Как сделать уличную электрику надёжной

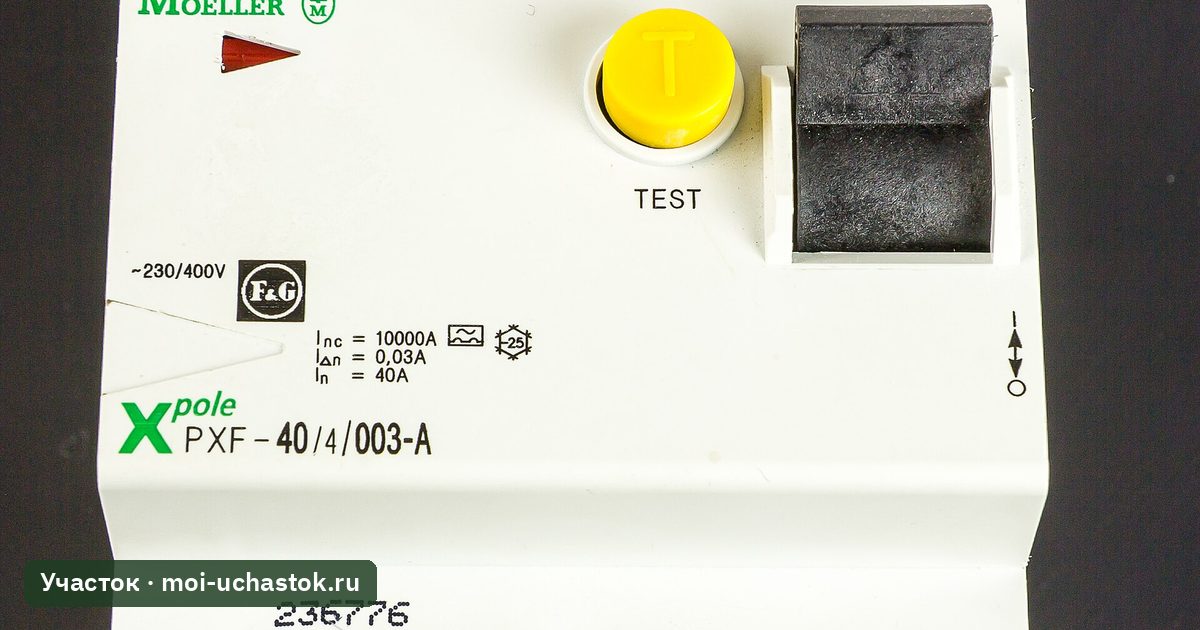

Проверяйте УЗО кнопкой «Тест» по рекомендации производителя: при нажатии устройство должно отключиться. Если оно не реагирует, защита неисправна, и её нужно заменить с помощью электрика. О подключении участка к электросети — в статье электричество в СНТ.

Чем отличается УЗО от дифавтомата и автомата

На даче в щитке могут стоять разные устройства, и важно понимать, какое из них сработало. Обычный автоматический выключатель защищает проводку от перегрузки и короткого замыкания: он отключается, если ток слишком велик. УЗО реагирует на утечку тока, а от перегрузки само по себе не защищает. Дифференциальный автомат объединяет обе функции. Если сработал обычный автомат, ищите перегрузку или короткое замыкание; если УЗО или дифавтомат с флажком утечки — ищите утечку, как описано выше.

Пример из практики

На даче каждый вечер в сырую погоду выбивало УЗО, отвечающее за уличное освещение и розетки. Хозяева сначала думали на гирлянду на ёлке, но после её отключения проблема осталась. Тогда отключили все автоматы уличных групп и стали включать их по одной: УЗО срабатывало только с группой освещения дорожки. При осмотре в одном из столбиков-светильников обнаружили воду: уплотнитель стекла растрескался после зимы. Светильник заменили на новый для уличной установки, и проблема исчезла. Электрик заодно проверил изоляцию остальных линий и посоветовал вынести розетки на столбах выше от земли.

Частые ошибки

• Включать УЗО снова и снова, не найдя причину.
• Отключать УЗО или ставить вместо него обычный автомат.
• Использовать домашние удлинители и разветвители на улице.
• Оставлять уличные розетки с открытыми крышками.
• Вскрывать мокрые светильники под напряжением.
• Копать на участке, не зная, где проходит кабель.
• Не проверять УЗО кнопкой «Тест».
