Датчик движения не срабатывает: свет на участке

настройки освещённости и времени, зона обнаружения и высота установки, холод, снег и грязь на линзе, питание и проводка, солнечные светильники; пошаговая проверка и когда менять датчик

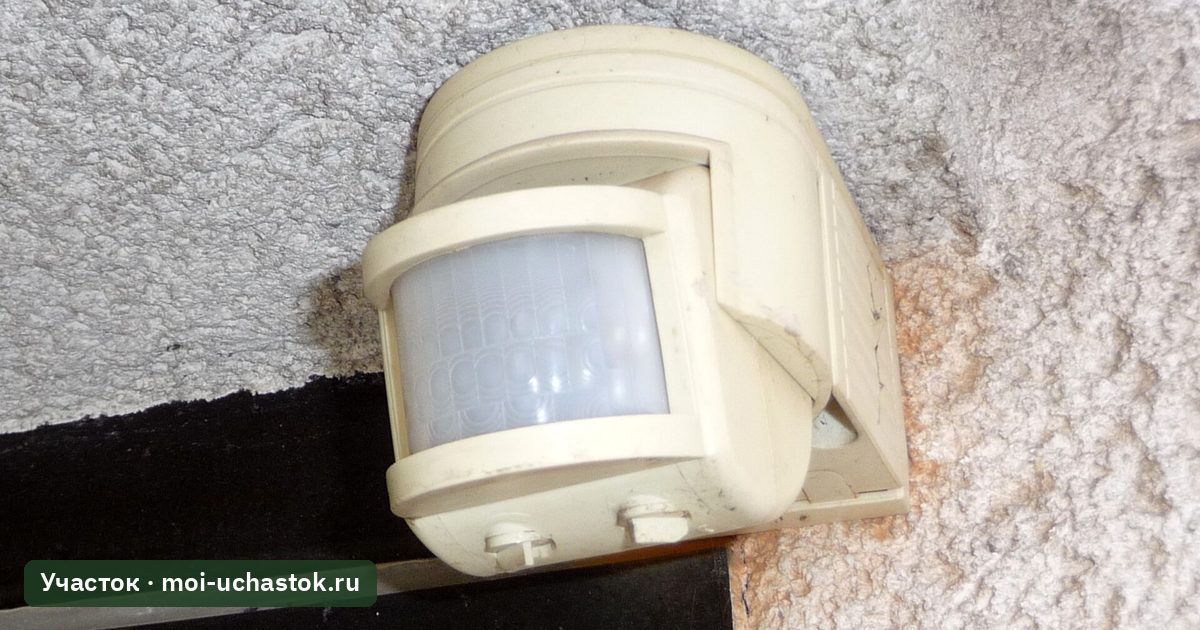

Датчик движения — удобная вещь на участке: свет сам включается, когда вы подходите к калитке, крыльцу или гаражу, и выключается, когда никого нет. Но однажды вечером вы выходите из машины, а фонарь у ворот молчит. Или срабатывает только когда подойдёшь вплотную и помашешь рукой. Или днём работает при проверке, а в темноте — нет. В большинстве случаев причина не в поломке, а в настройках, месте установки или погоде. Разберём, как найти причину по шагам, не рискуя безопасностью.

Короткий ответ: сначала проверьте, есть ли питание и исправна ли лампа: включите светильник в обход датчика, если есть такая возможность, или замените лампу на заведомо рабочую. Затем проверьте настройки датчика: порог освещённости (обычно регулятор со значком солнца и луны) мог быть выставлен на «дневной» режим или наоборот на слишком тёмный; регулятор времени — на минимальное значение. Очистите линзу от грязи, снега и инея, проверьте, не закрывают ли зону ветки и новые постройки. Убедитесь, что датчик установлен на правильной высоте и человек проходит поперёк зоны, а не идёт прямо на датчик. Если всё в порядке, а датчик не реагирует, его пора заменить. Любые работы с проводкой выполняйте только при отключённом автомате, а лучше доверьте их электрику.

Как работает уличный датчик движения

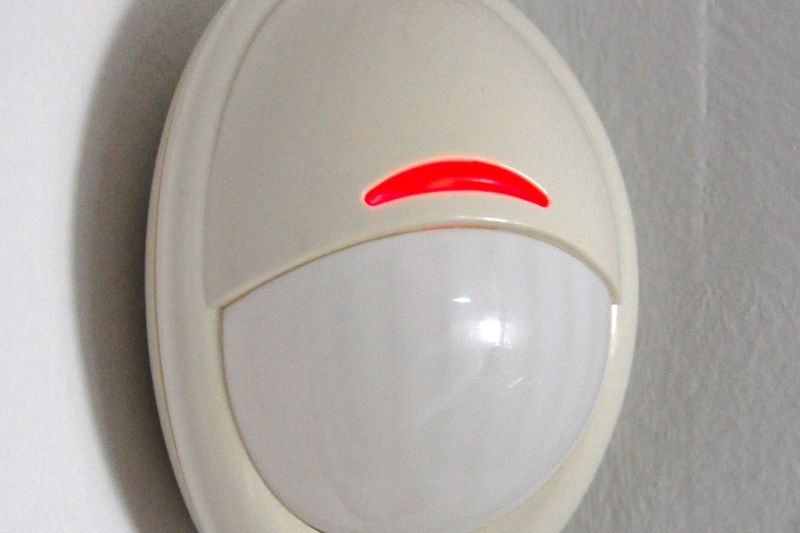

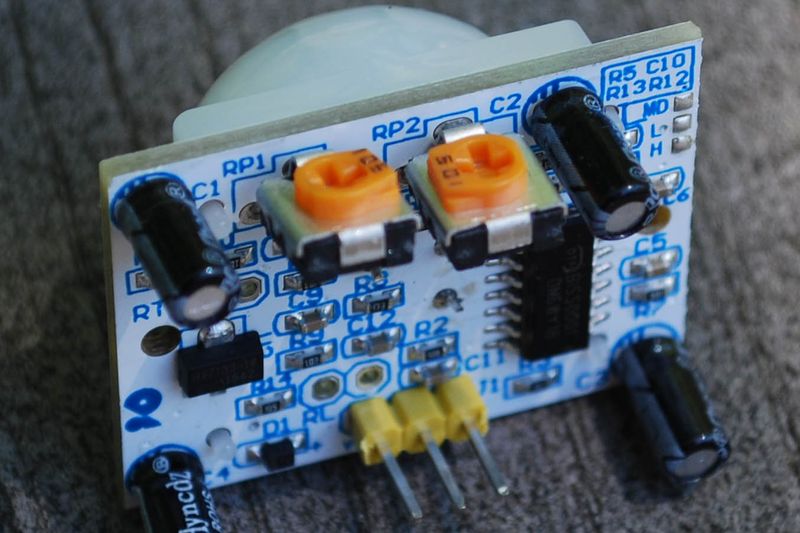

Чтобы понять причину отказа, полезно представлять устройство прибора. В большинстве уличных датчиков используется пассивный инфракрасный сенсор. Он не излучает сам, а «видит» тепловое излучение и реагирует на изменение теплового фона, когда в зоне обнаружения перемещается тёплый объект — человек, животное, машина. Перед сенсором стоит многосегментная линза, которая делит зону на множество лучей. Датчик срабатывает, когда объект пересекает эти лучи.

Встречаются также микроволновые датчики, которые излучают сигнал и фиксируют отражение, и комбинированные. Они реже ставятся на дачах, но принцип проверки похож.

Кроме сенсора движения, почти все уличные датчики имеют фотореле, которое разрешает включение света только в тёмное время суток, и таймер, задающий, сколько свет будет гореть после последнего движения.

Почему датчик не срабатывает: основные причины

Безопасность прежде всего

Уличное освещение работает от сети, а провода и датчики находятся под дождём и снегом. Соблюдайте правила:

• Перед открытием корпуса датчика или светильника отключите соответствующий автомат в щитке и убедитесь, что напряжения нет.
• Не работайте с проводкой в дождь, на мокрой лестнице и мокрыми руками.
• Регулировку ручек на корпусе выполняйте, только если конструкция это позволяет без вскрытия и доступа к токоведущим частям.
• Монтаж, перенос датчика, подключение и любые работы внутри распределительных коробок должен выполнять электрик.
• Уличные линии должны быть защищены устройством защитного отключения. Если его нет — это повод пригласить специалиста.

Если вы обнаружили повреждённый кабель, обгоревшие клеммы или следы воды в коробке, не включайте линию до ремонта. О том, что делать при повреждении кабеля, читайте в статье повредили кабель освещения.

Шаг 1. Проверьте питание и лампу

Начните с простого.

1. Посмотрите, не сработал ли автомат или УЗО уличного освещения в щитке.
2. Проверьте, не выключен ли настенный выключатель, если он стоит перед датчиком. Часто домочадцы выключают его по привычке.
3. Если светильник подключён через датчик, а у вас есть возможность включить его напрямую — например, режимом постоянного включения через выключатель, — проверьте, горит ли он.
4. Замените лампу на заведомо исправную, подходящую по типу и мощности. У некоторых датчиков есть ограничения по нагрузке и типу ламп, особенно для светодиодных.

Если при движении вы слышите щелчок реле внутри датчика, а свет не загорается, проблема почти наверняка в лампе, патроне или проводке от датчика к светильнику. Если щелчка нет — переходите к настройкам.

Шаг 2. Проверьте настройки датчика

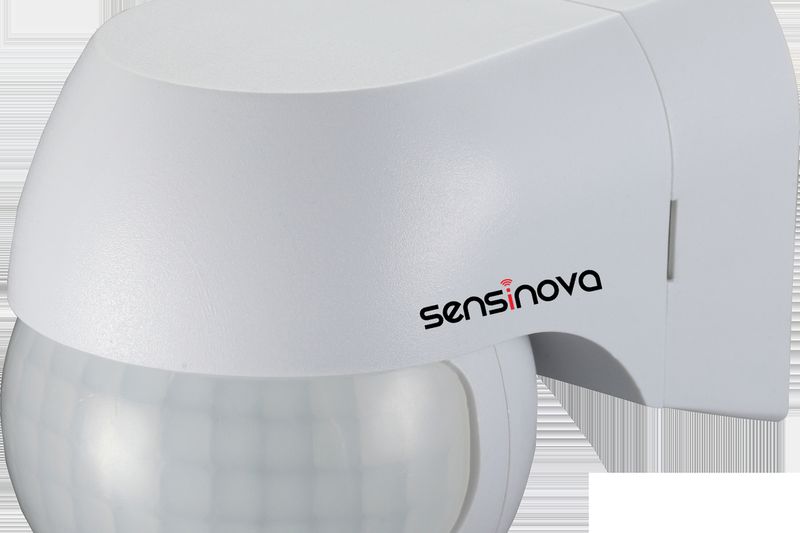

Самая частая причина «неработающего» датчика — неверные настройки после установки или случайного поворота регуляторов.

• Порог освещённости. Если регулятор стоит на «солнце», датчик работает круглосуточно; если на «луне» — только в глубокой темноте. Выставьте его так, чтобы датчик включался в вечерних сумерках. Удобно настроить вечером: в момент, когда хотите, чтобы свет начинал работать, медленно поворачивайте регулятор, пока датчик не начнёт реагировать на движение.
• Время. Если выставлен минимум, свет загорается на несколько секунд и гаснет — со стороны кажется, что датчик не работает. Увеличьте время.
• Чувствительность. Уменьшенная чувствительность сокращает дальность. Увеличьте её, но помните, что слишком высокая приводит к ложным срабатываниям от животных и веток.

Для проверки зоны многие датчики имеют тестовый режим, в котором работают днём и с минимальным временем. Пройдитесь по зоне и посмотрите, где именно датчик вас «видит».

Шаг 3. Зона обнаружения и место установки

Инфракрасный датчик лучше всего замечает движение поперёк его лучей. Если человек идёт прямо на датчик, он долго остаётся в одном и том же луче, и датчик срабатывает поздно — когда до него остаётся пара шагов.

Растения за сезон заметно вырастают: туя или виноград, которые при монтаже не мешали, через пару лет закрывают половину зоны. Обрезка или перенос датчика решают проблему.

О выборе типа датчика, сумеречного реле и таймера для разных зон участка читайте в статье датчики движения и сумеречные реле.

Как правильно настроить датчик с нуля

Если вы сбросили настройки или поставили новый датчик, удобнее всего настроить его в два этапа.

1. Днём включите тестовый режим или выставьте регулятор освещённости на «солнце», а время — на минимум.
2. Попросите помощника пройти по дорожке с разных сторон и отметьте, где датчик реагирует. Подберите угол наклона и поворот кронштейна так, чтобы зона накрывала нужную территорию, но не захватывала улицу и соседский участок.
3. Отрегулируйте чувствительность: достаточно, чтобы замечать человека на нужном расстоянии, но не реагировать на кошку или колыхание веток.
4. Вечером в сумерках выставьте порог освещённости: поверните регулятор так, чтобы датчик начинал работать именно при той темноте, которая вам нужна.
5. Установите удобное время работы — достаточное, чтобы дойти от калитки до двери и открыть замок.

После настройки понаблюдайте за работой несколько вечеров и при необходимости немного скорректируйте регуляторы.

Шаг 4. Погода: снег, иней, мороз и солнце

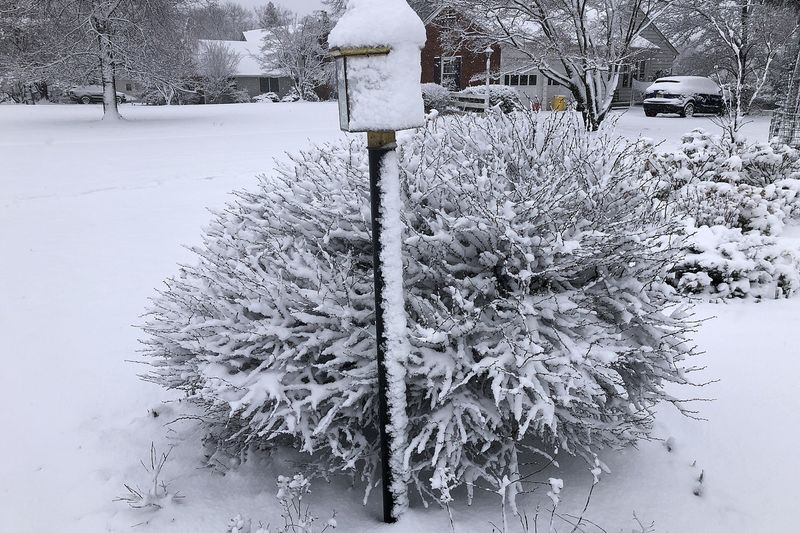

Зимой датчики отказывают заметно чаще, и почти всегда причина в погоде.

• Снег и иней на линзе. Линза покрывается налётом, и датчик перестаёт «видеть». Аккуратно очистите её мягкой щёткой или тканью, не царапая. Козырёк над датчиком снижает проблему.
• Мороз. У каждого датчика есть рабочий диапазон температур, указанный в паспорте. Дешёвые модели в сильный мороз могут работать нестабильно. Если отказы совпадают с сильными холодами, выберите датчик с подходящим диапазоном.
• Тёплая одежда. Зимой человек в толстой куртке и шапке излучает меньше тепла наружу, и датчик замечает его хуже. Немного повысьте чувствительность.
• Летняя жара. Когда температура воздуха близка к температуре тела, инфракрасный датчик реагирует слабее. Это нормальная особенность принципа работы.
• Солнце и свет фонарей. Если на фотоэлемент попадает свет уличного фонаря, соседской подсветки или фар, датчик «думает», что ещё светло, и не включает свет.

Шаг 5. Вода и окисление

Уличный датчик должен иметь степень защиты корпуса, подходящую для установки под открытым небом. Но даже защищённые корпуса со временем пропускают влагу через трещины, неплотные уплотнители и кабельные вводы. Признаки воды: запотевание изнутри, отказы после дождя, ржавые или позеленевшие клеммы.

При отключённом автомате снимите корпус, если конструкция позволяет. Если внутри вода или окисление, датчик обычно проще заменить, чем восстанавливать. Также проверьте светильник: вода в плафоне вызывает похожие отказы. Подробно о таких случаях — в статье вода в светильнике.

Шаг 6. Солнечные светильники с датчиком

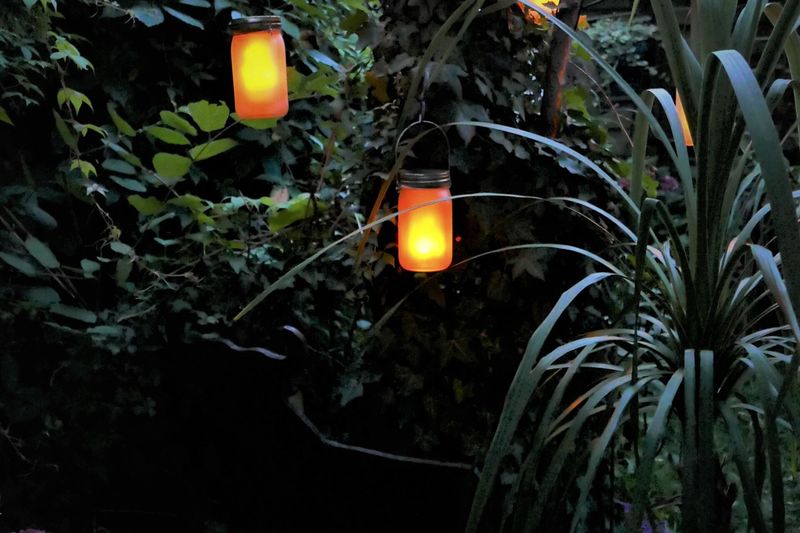

У автономных солнечных светильников со встроенным датчиком движения свои причины отказов.

Зимой большинство недорогих солнечных светильников работают заметно хуже: заряда хватает на короткое время или вовсе не хватает. Это не поломка, а ограничение технологии. Подробнее — в статье солнечные светильники.

Как понять, что датчик неисправен

Если питание есть, лампа исправна, настройки правильные, линза чистая, зона свободна, а датчик не реагирует на движение в темноте, — скорее всего, вышел из строя сам датчик. Дополнительные признаки:

• реле не щёлкает при движении ни при каких настройках;
• свет горит постоянно и не выключается;
• датчик срабатывает хаотично без движения в зоне;
• корпус потрескался, линза помутнела или пожелтела.

Неисправный датчик заменяют на новый с подходящим углом обзора, дальностью, степенью защиты корпуса и допустимой нагрузкой. Замену и подключение к сети доверьте электрику.

Если свет вообще не горит на всей линии

Когда не работает не один фонарь с датчиком, а вся линия освещения, причина скорее в питании или кабеле, а не в датчике. Проверьте автомат и УЗО, осмотрите места, где кабель мог пострадать при земляных работах. Пошаговая диагностика описана в статье светильники не горят.

Как проверить датчик перед зимой

Осенью, до снега и морозов, полезно один раз проверить уличный датчик движения. Протрите линзу мягкой тряпкой, осмотрите корпус на трещины и следы воды, проверьте, плотно ли закрыта крышка клеммной коробки. Пройдите по участку в зоне обнаружения в сумерках и убедитесь, что свет включается вовремя и выключается после заданной выдержки. Если по краю зоны датчик срабатывает через раз, подкорректируйте угол наклона заранее, а не в мороз.

Пример из практики

На даче фонарь с датчиком у калитки осенью перестал включаться, когда хозяева приезжали вечером. Днём в тестовом режиме датчик срабатывал. Оказалось, что летом рядом установили соседский фонарь, который горел всю ночь и засвечивал фотоэлемент датчика. Кроме того, разросшаяся туя закрыла половину зоны обнаружения, а сам датчик смотрел вдоль дорожки. Тую подстригли, датчик развернули так, чтобы дорожка пересекала его зону, и прикрыли фотоэлемент от соседского фонаря козырьком. Регулятор освещённости заново выставили вечером. После этого свет начал включаться, как только человек входил в калитку.

Частые ошибки

• Проверять датчик только днём и делать выводы о его исправности.
• Оставлять регулятор времени на минимуме.
• Устанавливать датчик так, что человек идёт прямо на него.
• Ставить датчик за стеклом.
• Не чистить линзу от снега и инея.
• Вскрывать корпус под напряжением.
• Не учитывать рост растений в зоне обнаружения.
