Повредили кабель освещения на участке: что делать

перерубили лопатой, повредили триммером, газонокосилкой или при копке; как обесточить линию, почему нельзя трогать оголённые жилы, что можно сделать самому, а что только электрику, как ремонтируют кабель в земле и как не повредить его снова

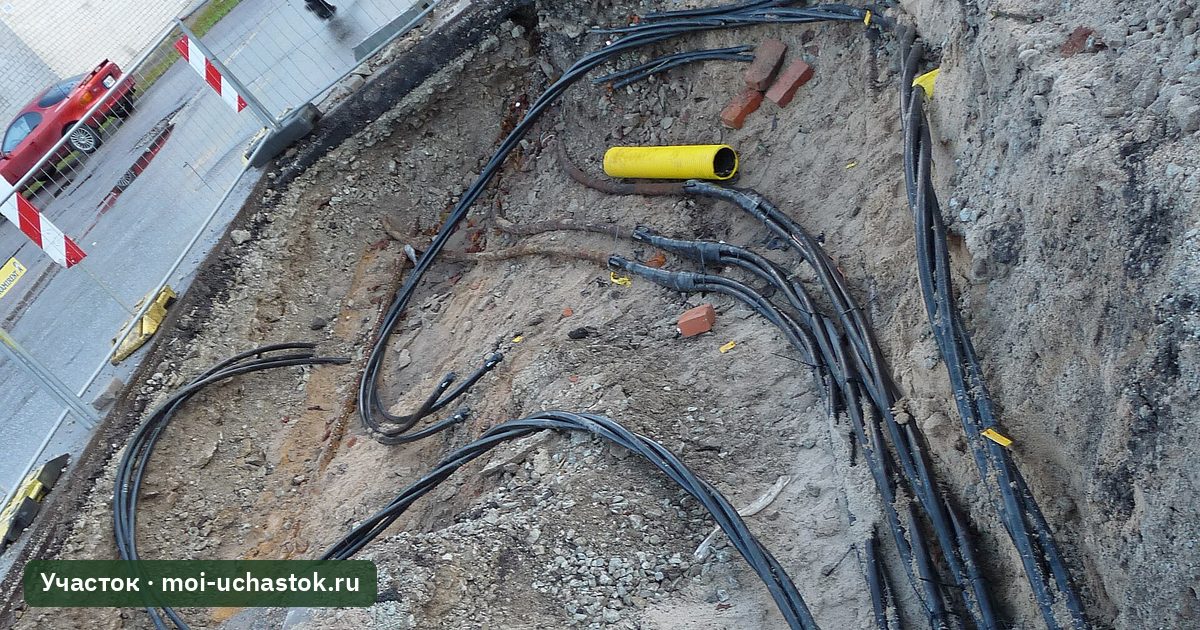

Садовое освещение и розетки на участке обычно питаются по кабелю, проложенному в земле. Пока трасса не обозначена, повредить её очень легко: копали яму под куст, вбивали колышек, рыхлили землю, прокладывали дренаж или подрезали газон триммером у самого светильника. Результат — фонари погасли, выбило автомат, а из земли торчит перерубленный провод. Разберёмся, что делать в первые минуты, что можно сделать самостоятельно и когда нужен электрик.

Короткий ответ: не прикасайтесь к повреждённому кабелю и инструменту, которым его задели. Сразу отключите автомат линии освещения в щитке, а если не знаете, какой — вводной автомат. Убедитесь, что линия обесточена, и только после этого обозначьте место повреждения и вызовите электрика. Кабель на 220 В в земле ремонтируют только специальными соединительными муфтами для подземной прокладки, с проверкой изоляции, — это работа для квалифицированного специалиста. Низковольтную подсветку на 12–24 В восстановить проще, но и её нужно обесточить и соединить герметичными соединителями. Чтобы ситуация не повторилась, нанесите трассу кабеля на схему участка, проложите его в защитной трубе и уложите сигнальную ленту.

Сначала безопасность

Повреждённый кабель под напряжением опасен, особенно во влажной земле. Ток может пройти через мокрый грунт, металлическую лопату или ваши руки. Защитные автоматы и УЗО срабатывают не всегда: если повреждение небольшое или защита подобрана неправильно, линия может остаться под напряжением.

Если человек получил удар током, сначала обесточьте линию, не прикасаясь к нему, затем вызывайте скорую помощь. Это главное правило.

Признаки повреждения кабеля

Не всегда повреждение заметно сразу. Иногда кабель только надрезан, и проблема проявляется позже — например, после дождя.

Если светильники погасли без видимой причины, сначала исключите другие варианты: перегоревшие лампы, вода в корпусе, неисправный блок питания. Подробно — в статьях светильники не горят и вода в светильнике.

Какой кабель повредили: 220 В или низковольтная подсветка

От этого зависит, насколько опасна ситуация и как её решать.

Если вы не уверены, какой кабель повреждён, считайте его опасным и действуйте как с линией 220 В.

Шаг 1. Обесточьте линию

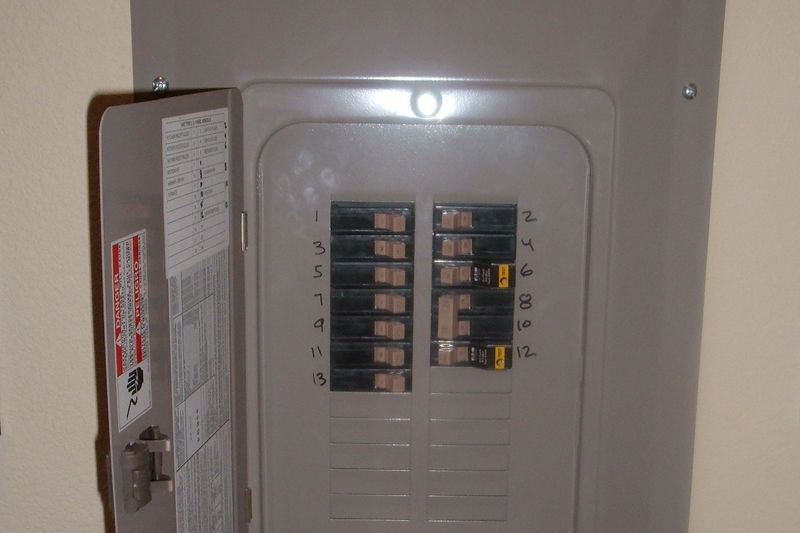

1. Отключите автомат линии освещения или уличных розеток в щитке.
2. Если линии не подписаны, отключите вводной автомат.
3. Если освещение питается от отдельного блока питания, выньте его вилку из розетки.
4. Убедитесь, что светильники погасли, а уличные розетки не работают.
5. Повесьте на щиток табличку «Не включать, работают люди» и предупредите домашних.

После этого не включайте автомат снова, пока кабель не отремонтирован и не проверен.

Шаг 2. Найдите и обозначьте место повреждения

Если вы знаете, где копали, место повреждения очевидно. Отметьте его колышками и лентой, чтобы никто не наступил и не начал копать рядом.

Если повреждение не видно, найти его помогут:

• схема прокладки кабеля, если её составляли при монтаже;
• светильники: если часть горит, а часть нет, повреждение между последним работающим и первым неработающим;
• следы недавних земляных работ, колышков, посадок;
• электрик с прибором для поиска трассы и повреждения кабеля.

Не раскапывайте трассу вслепую лопатой — можно повредить кабель ещё в нескольких местах.

Шаг 3. Вызовите электрика

Для линии 220 В ремонт должен выполнять электрик. Это не формальность: подземный кабель постоянно находится во влажной среде, и любое плохо изолированное соединение рано или поздно даст утечку тока.

Если повреждён длинный участок, кабель старый или многократно ремонтировался, электрик может предложить заменить линию целиком. Иногда это разумнее, чем ставить несколько муфт.

Что нельзя делать при ремонте кабеля

• Скручивать жилы и заматывать изолентой — такое соединение в земле быстро намокает и окисляется.
• Закапывать соединение без герметичной муфты.
• Использовать обычные клеммы и распаечные коробки, не предназначенные для земли.
• Ремонтировать под напряжением.
• Включать линию без проверки изоляции.

Низковольтная подсветка: что можно сделать самому

Низковольтные системы на 12–24 В с отдельным блоком питания часто прокладывают неглубоко, и повредить их проще. Если повреждён именно такой кабель:

1. Выньте блок питания из розетки.
2. Откопайте повреждённое место.
3. Отрежьте повреждённый участок.
4. Соедините жилы герметичными соединителями для наружной установки или замените участок кабеля целиком.
5. Проверьте полярность, если светильники светодиодные.
6. Включите блок питания и проверьте работу.
7. Уложите кабель глубже или в защитную трубу и обозначьте трассу.

Если блок питания стоит в помещении или подключён к линии 220 В, обесточьте и его. Если не уверены, вызовите электрика.

Если повреждён ввод электричества или кабель к дому

Повреждение кабеля, который питает дом, баню, гараж или насос скважины, опаснее и сложнее. Такой кабель обычно мощнее, а ошибки при его ремонте могут привести к пожару. Если повреждён кабель от опоры или от счётчика до дома, обратитесь в сетевую организацию или к электрику — в зависимости от того, чья это часть сети. О вводе электричества — в статьях ввод электричества в дом и электричество в СНТ.

Почему кабель повреждают чаще всего

Подробнее о прокладке и схеме — в статьях освещение дорожек и выбор светильников.

Как защитить кабель от повторных повреждений

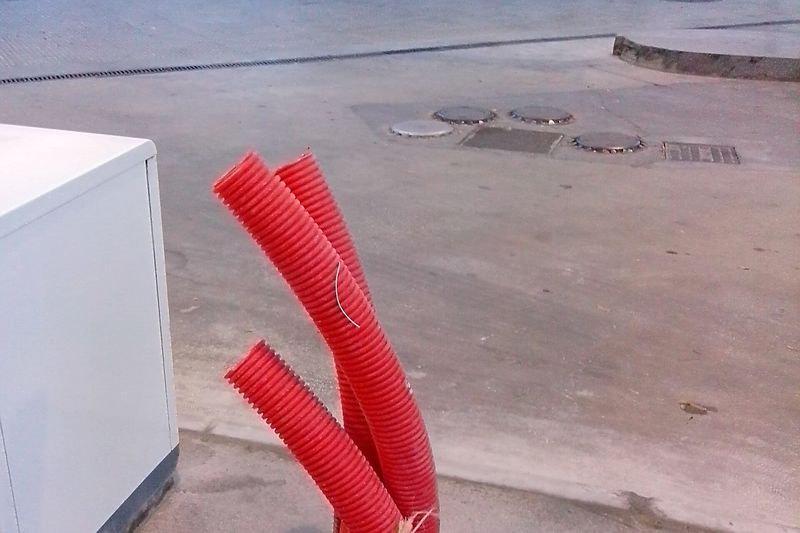

• Защитная труба. Гофрированная или жёсткая труба для подземной прокладки защищает кабель от лопаты и корней, а при необходимости позволяет заменить кабель без раскопки.
• Сигнальная лента. Яркая лента над трассой предупреждает того, кто копает.
• Схема участка. Нанесите трассу кабеля на план участка с расстояниями от углов дома, забора, дорожек. Храните схему вместе с документами на дом.

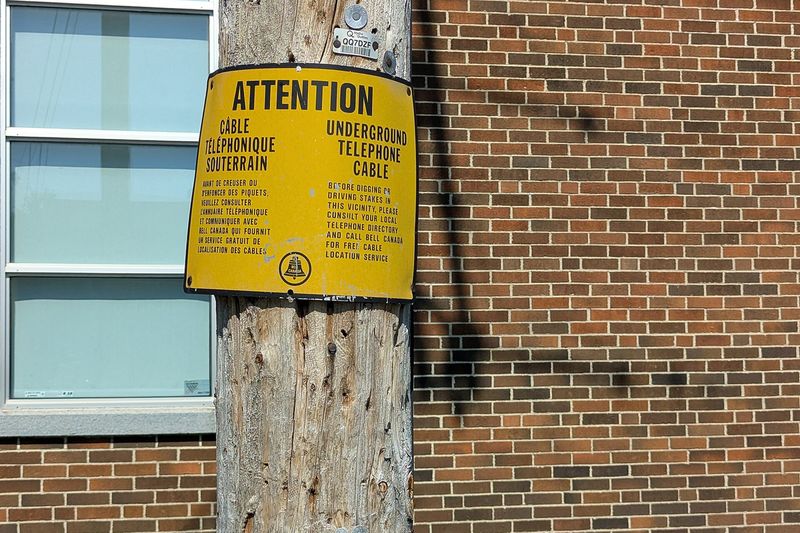

• Метки на поверхности. Небольшие колышки или камни вдоль трассы.
• Защита у светильников. Мульча, бордюр или кольцо вокруг столбика, чтобы триммер не касался кабеля.

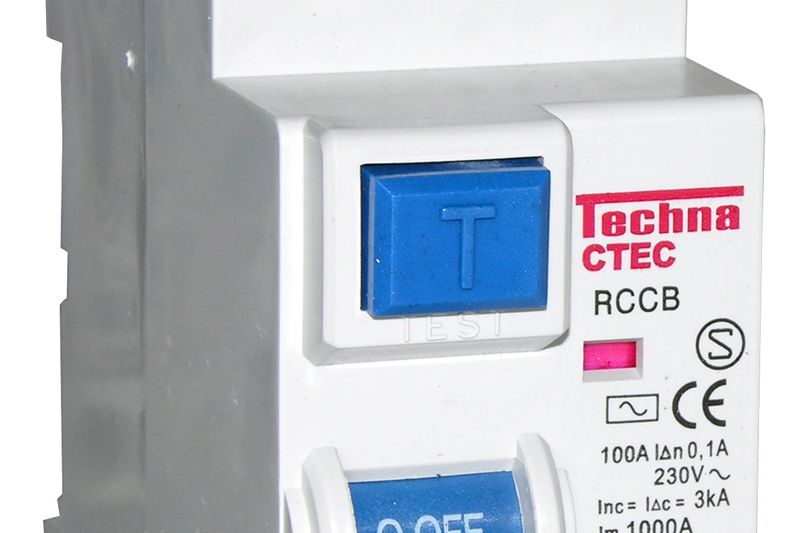

• УЗО на линии. Устройство защитного отключения на уличную линию — важная мера безопасности. Его работу нужно регулярно проверять кнопкой «Тест».

Перед земляными работами

Прежде чем копать яму под дерево, ставить столбы забора, прокладывать дренаж или делать фундамент, сверьтесь со схемой и спросите у тех, кто прокладывал коммуникации. Если схемы нет, электрик может найти трассу прибором. При работе рядом с кабелем копайте осторожно, без резких ударов, а в последних сантиметрах — руками или небольшой лопаткой. Те же правила касаются водопровода, дренажа и газа.

Как составить схему трассы кабеля

Схема прокладки — самое простое и дешёвое средство защиты от повторных повреждений. Её стоит сделать сразу после ремонта, пока траншея открыта и трасса хорошо видна.

1. Нарисуйте план участка в масштабе или возьмите готовый план из документов.
2. Отметьте дом, забор, дорожки, крупные деревья и постройки — от них удобно отсчитывать расстояния.
3. Нанесите трассу кабеля с привязкой: например, «в метре от края дорожки, параллельно ей».
4. Укажите глубину укладки и места поворотов.
5. Отметьте соединительные муфты, распределительные коробки и выходы кабеля к светильникам.
6. Сфотографируйте открытую траншею с ориентирами — такие фото потом очень помогают.
7. Храните схему в бумажном и электронном виде, передайте копию тем, кто делает работы на участке.

Если на участке есть ещё водопровод, дренаж, канализация и газ, нанесите их на ту же схему разными цветами. Тогда перед любыми земляными работами достаточно посмотреть на один лист. Об устройстве дренажа и трасс на участке — в статье дренаж на участке.

Проверка линии после ремонта

После того как электрик отремонтировал кабель, не спешите сразу засыпать траншею. Сначала включите линию и проверьте, что все светильники загорелись, уличные розетки работают, а УЗО не выбивает. Нажмите кнопку «Тест» на УЗО: устройство должно сработать. Затем оставьте линию включённой на некоторое время и проверьте её после ближайшего дождя — если изоляция в порядке, срабатываний не будет. Только после этого засыпайте траншею: сначала слой песка, затем грунт, сверху сигнальную ленту и снова грунт. Если светильники работают с датчиками движения или таймером, проверьте и их настройки — после отключения питания они могли сброситься. Подробнее — в статье датчики движения для освещения.

Когда кабель повреждает техника

Отдельный случай — повреждения при работе подрядчиков: экскаватора, бурильной установки, бригады, которая ставит забор или копает траншею под фундамент. Перед началом работ покажите подрядчикам схему коммуникаций и обозначьте трассы на местности. Если кабель всё-таки повредили, зафиксируйте повреждение фотографиями и договоритесь о ремонте — его порядок и ответственность лучше заранее прописать в договоре на работы.

Зимой и в межсезонье

Если повреждение произошло поздней осенью или зимой, когда земля промёрзла, раскопать трассу для полноценного ремонта бывает сложно. В таком случае линию оставляют отключённой до оттепели или весны, место повреждения обозначают и временно защищают от влаги, а ремонт выполняют, когда грунт оттает. Не пытайтесь «временно» восстановить питание открытым проводом поверх земли — он может быть повреждён снегоуборщиком, лопатой или животными.

Что подготовить к приходу электрика

Чтобы ремонт прошёл быстрее, подготовьте схему прокладки, если она есть, сведения о том, какой кабель и когда прокладывали, фото повреждения, информацию о том, какой автомат и УЗО стоят на линии. Расчистите доступ к месту повреждения и к щитку. Это сэкономит время мастера и поможет найти причину, если повреждений несколько.

Пример из практики

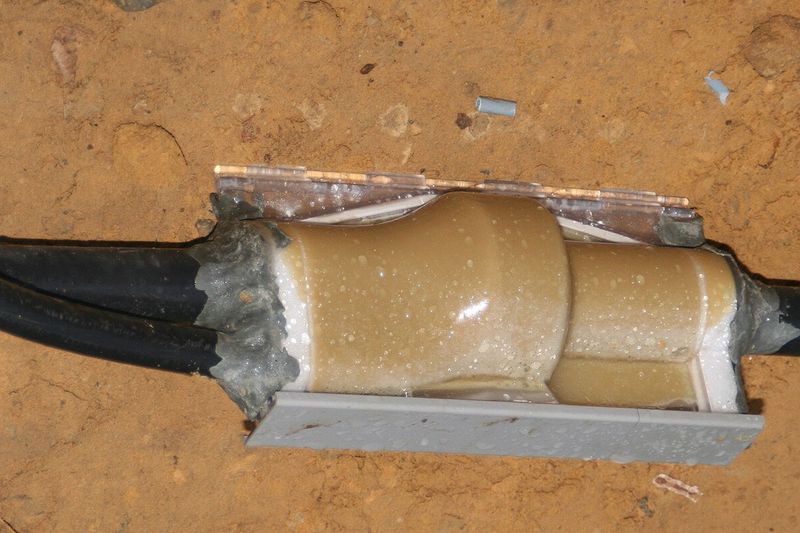

На участке под Наро-Фоминском хозяин копал яму под саженец яблони и перерубил кабель уличных фонарей на столбиках. Автомат выбило, но в щитке была ещё и уличная розетка, которая продолжала работать от другой линии. Хозяин отключил вводной автомат, обозначил место колышками и вызвал электрика. Тот заменил повреждённый участок, поставил соединительную муфту для подземной прокладки, проверил изоляцию и установил на уличную линию УЗО, которого раньше не было. Заодно кабель уложили в защитную трубу, сверху положили сигнальную ленту, а трассу нанесли на схему участка.

Частые ошибки

• Хвататься за повреждённый кабель или инструмент.
• Включать автомат «проверить».
• Скручивать провода изолентой и закапывать.
• Не вызывать электрика для линии 220 В.
• Не составлять схему трассы кабеля.
• Сажать деревья и вбивать колышки над кабелем.
