Ввод электричества в дом на участке: воздушный или подземный, СИП, опора, щит учёта — что решить владельцу

После того как сетевая компания выдала технические условия и довела линию до границы участка, остаётся «последняя миля»: от точки присоединения до дома. Здесь у владельца больше всего вопросов. Тянуть провод по воздуху или закопать кабель? Нужна ли своя опора? Где повесить щит со счётчиком — на столбе, на заборе или на стене дома? Что можно сделать самому, а что категорически нельзя? Разберём по порядку, чтобы вы понимали, о чём договариваться с электриком.

Короткий ответ: ввод от линии до дома бывает воздушным — самонесущим изолированным проводом (СИП) по опорам и на фасад — или подземным — бронированным кабелем в траншее. Щит учёта обычно ставят на границе участка или на опоре, чтобы счётчик был доступен для проверки. Воздушный ввод проще и быстрее, подземный надёжнее и не мешает деревьям и технике. Монтаж, подключение к линии и проверку делают только сетевая компания и электрик с допуском: работа под напряжением смертельно опасна. Ваша задача — выбрать схему, место щита и трассу, а затем принять работу.

Проблема: что обычно идёт не так

Схема ввода: из чего он состоит

Типичная цепочка выглядит так:

1. Точка присоединения — опора линии сетевой компании или граница участка.
2. Ответвление к вводу — провод или кабель от линии до щита учёта.
3. Щит учёта — счётчик, вводной автомат, устройства защиты. Часто его ставят на опоре у границы или на фасаде.
4. Ввод в дом — участок от щита учёта до домашнего распределительного щита.
5. Домашний щит — групповые автоматы, устройства защитного отключения, распределение по комнатам и фазам.

Граница ответственности между вами и сетевой компанией фиксируется в акте о технологическом присоединении. Всё, что после этой границы, — ваша зона: вы отвечаете за состояние провода, опоры, щита и проводки.

Воздушный ввод: самонесущий изолированный провод

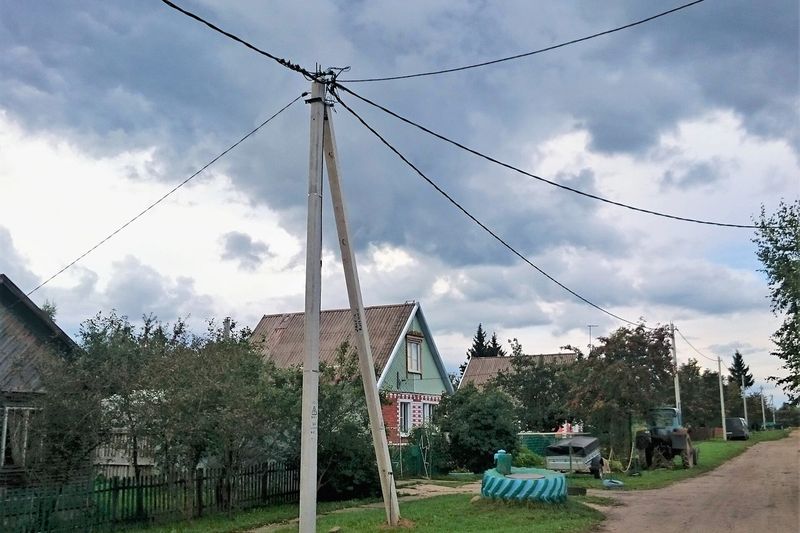

Самый распространённый вариант на дачах — воздушный ввод проводом СИП. Провод имеет изоляцию, устойчив к ультрафиолету и подвешивается на специальных анкерных зажимах.

Плюсы: - быстрый монтаж без земляных работ; - легко осмотреть и отремонтировать; - подходит, когда дом близко к линии.

Минусы: - уязвим к падению веток и налипанию снега; - провод над участком мешает высоким деревьям и технике; - при большом расстоянии нужна промежуточная опора; - портит вид участка.

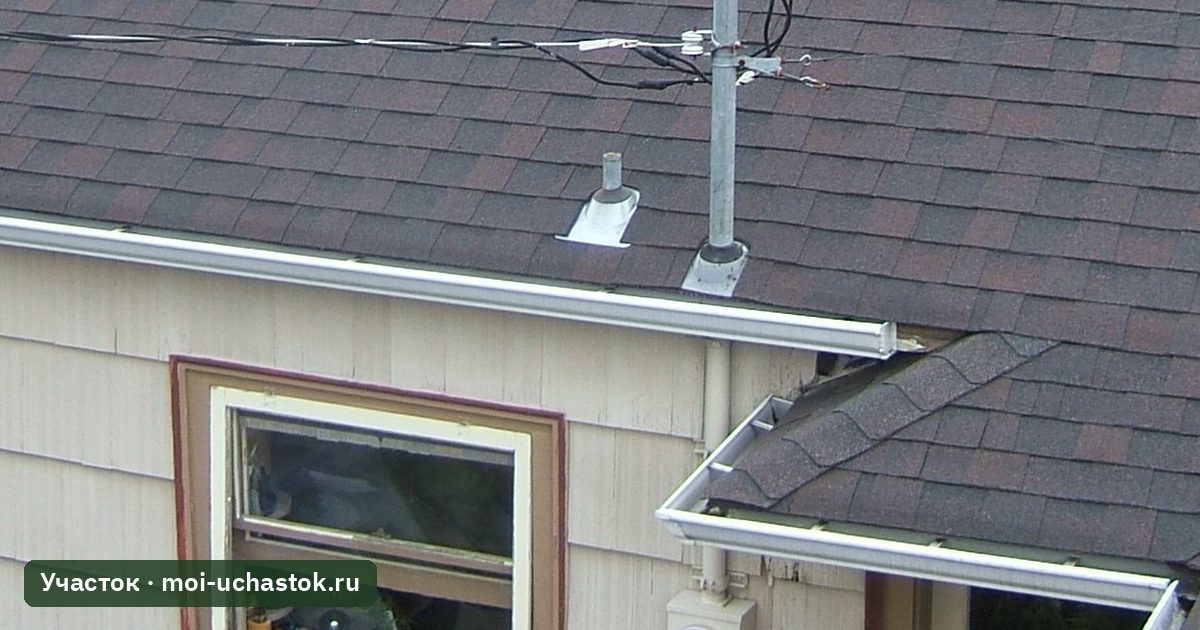

На что обратить внимание: - высота подвеса над проездом и пешеходной зоной должна соответствовать нормам — электрик знает требования и проверит их; - точка крепления на доме должна быть надёжной: на деревянном доме используют кронштейны или трубостойку, если дом низкий; - провод не должен касаться кровли, водостоков, деревьев; - в месте ввода через стену используют гильзу и герметизацию, чтобы не затекала вода.

Подземный ввод: кабель в траншее

Кабель от щита учёта до дома прокладывают в земле. Используют бронированный кабель или кабель в защитной трубе, рассчитанный на прокладку в грунте.

Плюсы: - не мешает деревьям, технике и виду участка; - не боится ветра, снега и гололёда; - долговечен при правильной прокладке.

Минусы: - нужны земляные работы; - сложнее найти и устранить повреждение; - требует точной схемы, чтобы не перекопать кабель при посадках, дренаже или установке забора.

На что обратить внимание: - глубина траншеи и защита кабеля — по проекту электрика; - над кабелем укладывают сигнальную ленту; - в местах пересечения с дорожками, проездом и водопроводом кабель идёт в трубе; - обязательно сохраните исполнительную схему с привязкой к углам дома и забора.

О планировании траншей для разных коммуникаций — в статье дренаж участка.

Сравнение вариантов

Где ставить щит учёта

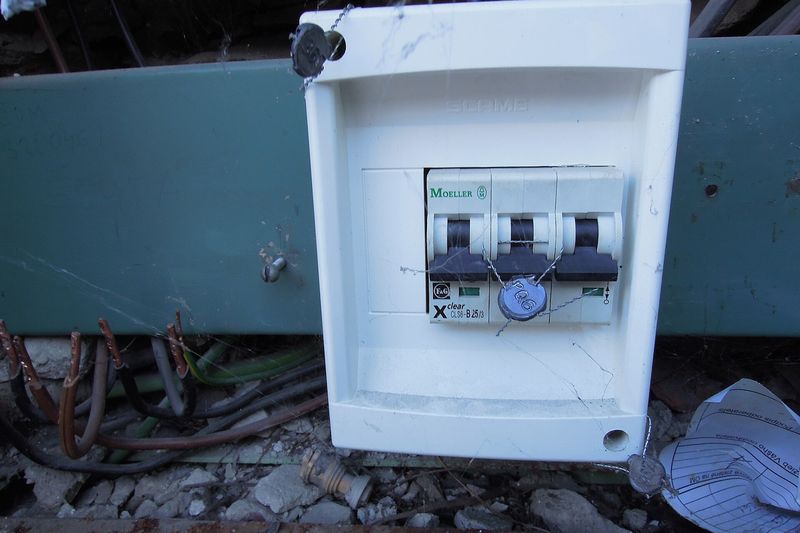

Многие сетевые компании и энергосбыты предпочитают, чтобы счётчик был доступен без захода на участок — на опоре у границы или в щите на заборе. Это удобно для проверки показаний и снижает споры. Сам щит должен быть:

• уличного исполнения, защищён от влаги и пыли;
• закрыт на замок или пломбирован в части учёта;
• установлен на удобной высоте для снятия показаний;
• оборудован вводным автоматом и защитой от перенапряжения по проекту.

Точное место щита согласуйте с сетевой компанией по техническим условиям.

Опора на участке: когда нужна

Своя опора нужна, если:

• расстояние от линии до дома слишком большое для одного пролёта;
• дом низкий, и провод нельзя поднять на нужную высоту;
• щит учёта решили ставить на опоре у границы.

Опоры бывают деревянные с пропиткой, металлические и железобетонные. Установку делает бригада с техникой: яма, установка, бетонирование или укрепление. Опору нельзя ставить в зоне проезда без защиты от наезда.

Ввод через стену дома

Место ввода в дом — частая точка проблем:

• в деревянном доме кабель проходит через стену в металлической гильзе;
• на фасаде провод крепят так, чтобы с него стекала вода — с «петлёй» перед вводом;
• в каркасных домах учитывают утеплитель и пароизоляцию: проход герметизируют;
• домашний щит ставят в сухом помещении, а не в бане или подвале с высокой влажностью.

Заземление и защита

Без правильного заземления ввод не принимают, а техника и люди остаются под угрозой. Электрик выполняет контур заземления, подбирает систему заземления по условиям сети и ставит:

• вводной автомат;
• устройства защитного отключения на группы розеток, ванной, улицы;
• реле напряжения, отключающее дом при скачках;
• устройство защиты от импульсных перенапряжений после грозы.

Кто что делает: распределение работ

Питание бани, гаража и хозблока

На участке редко бывает одна постройка. Баня, гараж, мастерская, теплица, хозблок, уличное освещение — всем нужно электричество. Частая ошибка — протянуть к бане удлинитель или провод от розетки в доме. Правильно — сделать отдельную группу от щита с собственным автоматом и устройством защитного отключения, а кабель проложить в земле или по воздуху по тем же правилам, что и основной ввод.

• В баню и душевую электрик подбирает оборудование с повышенной защитой от влаги, а щиток ставят в предбаннике, не в парной.
• В гараж и мастерскую часто нужна отдельная мощная линия, иногда трёхфазная.
• В теплицу — влагозащищённые розетки и светильники, кабель в трубе.
• Уличное освещение лучше вывести на отдельную группу с датчиком или таймером.

О размещении построек — в статье хозблок на даче, о схеме освещения — в статье схема освещения участка.

Что проверить на старой даче

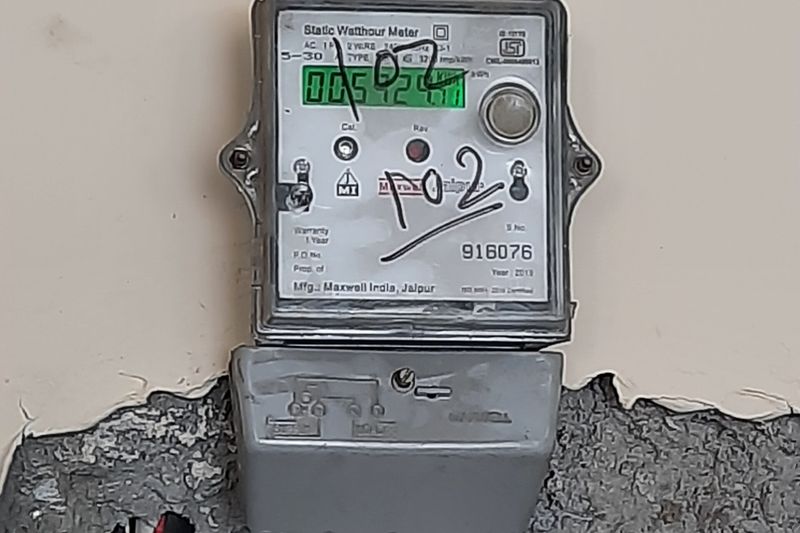

Если вы купили участок с уже готовым вводом, не спешите включать всё подряд. На старых дачах в Подмосковье часто встречаются:

• голые алюминиевые провода вместо изолированного провода;
• деревянные опоры с гнилым основанием;
• провод, проходящий через крону выросших деревьев;
• старые пробки вместо автоматов, отсутствие устройств защитного отключения;
• скрутки в распределительных коробках и самодельные «жучки»;
• отсутствие заземления.

Пригласите электрика для обследования: он оценит, можно ли оставить ввод или его надо полностью заменить. Одновременно проверьте документы: акт о присоединении, договор энергоснабжения, отсутствие долгов. О проверке перед покупкой — в статье покупка участка в СНТ.

Ввод зимой и в межсезонье

Если дача пустует зимой, не обязательно полностью отключать ввод: часто нужно, чтобы работали охрана, видеонаблюдение или подогрев труб. Но перед отъездом стоит:

• выключить групповые автоматы ненужных линий;
• оставить включёнными только нужные группы;
• убедиться, что щит закрыт и в него не попадёт снег;
• обрезать ветки, которые могут упасть на провод под тяжестью снега.

После сильного снегопада или ледяного дождя осмотрите ввод с безопасного расстояния. Если провод оборван или провис до земли, не подходите к нему ближе чем на несколько метров и сообщите в сетевую компанию.

Что можно сделать самому

Владелец может:

• выбрать схему ввода и место щита вместе с электриком;
• подготовить трассу: убрать мешающие ветки, отметить подземные коммуникации;
• выкопать траншею по указаниям электрика, если он согласен;
• сохранить документы и исполнительную схему.

Нельзя самостоятельно:

• подключаться к линии сетевой компании;
• работать под напряжением;
• менять вводной автомат на более мощный;
• снимать пломбы с прибора учёта.

Документы, которые стоит сохранить

Соберите в одну папку — бумажную и электронную — всё, что касается ввода:

• технические условия и договор о технологическом присоединении;
• акт о технологическом присоединении с границей ответственности;
• акт допуска прибора учёта с номером счётчика и начальными показаниями;
• договор энергоснабжения;
• проект или однолинейную схему щита;
• исполнительную схему подземного кабеля с привязками;
• протокол измерения сопротивления заземления;
• паспорта на счётчик, автоматы и устройства защиты.

Эти документы понадобятся при увеличении мощности, замене счётчика, продаже участка и в спорах с энергосбытом. Без исполнительной схемы любой следующий подрядчик — колодезник, ландшафтник, строитель забора — рискует повредить кабель.

Ввод с запасом на будущее

Если вы планируете электрическую баню, мастерскую, тепловой насос или зарядку электромобиля, скажите об этом электрику до монтажа ввода. Сечение кабеля, размер щита и количество свободных мест под автоматы лучше заложить сразу: заменить подземный кабель через несколько лет значительно сложнее, чем сразу положить подходящий. Это не значит, что нужно завышать разрешённую мощность, — речь о физической готовности ввода к будущим нагрузкам.

Отдельно обсудите с электриком розетки и освещение на улице: у калитки, у теплицы, у мангальной зоны и у места для автомобиля. Если заложить отдельную группу и трубу под кабель до укладки дорожек и газона, потом не придётся вскрывать покрытие. Такие мелочи проще продумать на этапе ввода, чем переделывать после благоустройства.

Пример из практики

Участок в СНТ под Волоколамском, дом стоит в глубине на расстоянии от дороги, по пути — старые яблони. Сначала хотели протянуть СИП через сад. Электрик предложил поставить щит учёта на опоре у калитки, а от него проложить подземный кабель в защитной трубе вдоль дорожки до дома. Траншею выкопали по разметке, над кабелем уложили сигнальную ленту, схему вклеили в паспорт дома. Через два года, при установке септика и дренажа, бригада сверилась со схемой и обошла трассу кабеля.

Типичные ошибки

• Провод через крону деревьев — обрывы каждую зиму.
• Нет схемы подземного кабеля — повреждение при земляных работах.
• Щит в бане или влажном подвале — коррозия и короткое замыкание.
• Нет устройства защитного отключения на улице — опасно для детей и при поливе.
• Скрутки вместо клемм — нагрев и пожар.

Обслуживание ввода

Раз в год, лучше осенью перед снегопадами, осматривайте ввод:

• нет ли веток рядом с проводом;
• не провис ли провод, целы ли зажимы;
• не нагревается ли щит, нет ли следов копоти или запаха гари;
• закрыт ли щит, не попала ли внутрь вода;
• работает ли кнопка «тест» на устройствах защитного отключения.

Если что-то вызывает сомнения — вызывайте электрика, не открывайте щит сами.

Когда обращаться к специалистам

Технологическое присоединение и подключение к линии выполняет сетевая организация. Проект ввода, монтаж опоры, щита и кабеля, заземление и проверку — электрик с допуском или электромонтажная организация. Обрезку крупных деревьев рядом с проводом — арбористы, а если провод под напряжением — только по согласованию с сетевой компанией. Порядок присоединения описан в статье как подключить электричество к участку, расчёт мощности — в статье сколько кВт нужно на дачу.
