Светодиодная лента на улице не горит

почему гаснет подсветка ступеней, террасы, беседки и забора, как безопасно найти причину в блоке питания, соединениях и самой ленте, что делать с влагой и морозом и когда звать электрика

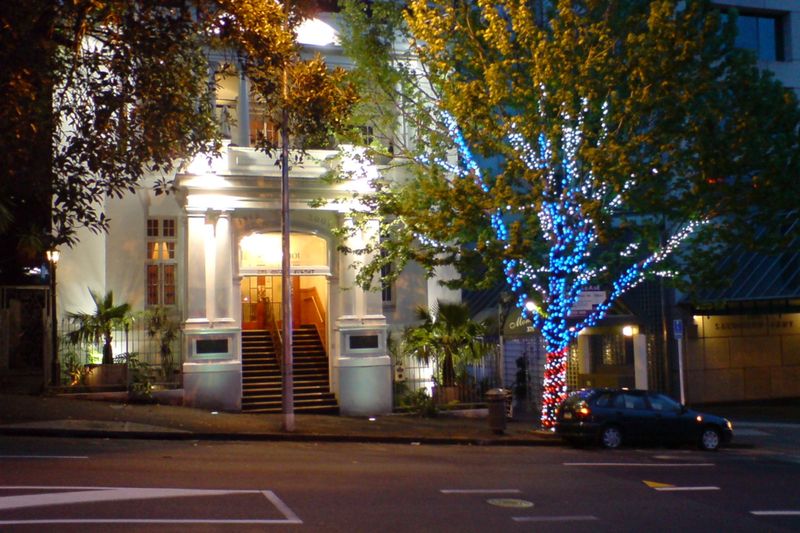

Светодиодная лента — популярный способ подсветить ступени крыльца, край террасы, беседку, навес, перила или дорожку. Она экономичная, почти не греется и даёт мягкий свет. Но на улице лента работает в тяжёлых условиях: дождь, роса, мороз, перепады температуры, солнце и пыль. Поэтому через сезон-другой многие сталкиваются с проблемами: лента перестала гореть целиком, гаснет кусками, светит тускло на конце, мигает, меняет цвет или часть светодиодов потемнела. Хорошая новость: почти всегда виновато одно из нескольких типичных мест — блок питания, соединения или участок ленты, куда попала вода. Ниже — как по признакам понять причину, как безопасно проверить систему и что сделать, чтобы подсветка работала годами.

Короткий ответ: сначала обесточьте подсветку и проверьте автомат, выключатель, фотореле или датчик движения. Затем посмотрите на блок питания: светится ли индикатор, нет ли запаха гари, вздутия, следов воды. Если лента не горит вся — чаще виноват блок питания или питающий провод; если гаснет с определённого места — соединение или повреждённый участок; если тускнеет к концу — слишком длинная линия без дополнительного подвода питания; если мигает — блок питания перегружен или перегрелся, плохой контакт. Повреждённые отрезки заменяют, соединения делают пайкой с герметизацией, блок питания ставят герметичный с запасом мощности и в сухом месте. Если подсветка подключена к сети 220 В без понятной схемы, есть следы оплавления или выбивает защиту — вызовите электрика.

Как устроена уличная подсветка лентой

Чтобы понимать, где искать проблему, полезно знать, из чего состоит система. Большинство лент работает от низкого напряжения 12 или 24 вольта, и между сетью 220 вольт и лентой стоит блок питания. Иногда между ними — контроллер для цветных лент или диммер. Ленты на 220 вольт без блока питания тоже бывают, но они требуют особой аккуратности и для мест, где ходят люди, менее удобны.

О работе фотореле и датчиков движения — фотореле работает неправильно и датчик движения не срабатывает.

Что означают признаки

Шаг 1. Безопасность прежде всего

Даже если лента низковольтная, блок питания подключён к сети 220 вольт. Любые работы начинайте с отключения питания.

• Отключите автомат подсветки в щите и убедитесь, что лента и блок питания обесточены.
• Не открывайте блок питания: внутри конденсаторы, которые держат заряд.
• Не работайте с проводкой в дождь и по мокрой поверхности.
• Если видите следы оплавления, копоть, чувствуете запах гари — подсветку не включайте, пока не найдёте причину.
• Если выбивает УЗО или автомат, не включайте их снова и снова — найдите утечку. Подробнее — выбивает УЗО на улице.

Подключение блока питания к сети, монтаж розеток, автоматов и кабеля в земле доверьте электрику. Самостоятельно можно проверять и менять то, что находится на стороне низкого напряжения.

Шаг 2. Проверьте питание и управление

Начните с самого простого. Включён ли автомат? Работает ли выключатель? Если подсветка включается фотореле, датчиком движения или таймером, проверьте, не сбилась ли настройка: фотореле может не срабатывать, если на датчик падает свет фонаря, а датчик движения могут перекрыть ветки или снег. Временно включите подсветку напрямую, если это предусмотрено схемой. Если подсветкой управляют со смартфона через умное реле, проверьте, есть ли связь и не отключено ли реле. Часто «сломавшаяся» подсветка оказывается настройкой таймера после отключения электричества. У цветных лент отдельно проверьте контроллер: сядьте рядом с ним и попробуйте переключить режимы пультом. Если пульт не реагирует, замените в нём батарейку. Если белый цвет пропал, а красный, зелёный и синий горят, или наоборот один канал не работает, проблема обычно в контроллере или в контакте одного провода. Временно подключите ленту к блоку питания без контроллера по схеме из инструкции: если лента загорелась, виноват контроллер, а не лента.

Шаг 3. Осмотрите блок питания

Блок питания — самое частое место поломки. Посмотрите, горит ли на нём индикатор, если он есть. Проверьте, нет ли на корпусе следов воды, ржавчины, вздутия, потемнения. Если блок стоит в закрытой коробке без вентиляции или на солнце, он мог перегреться.

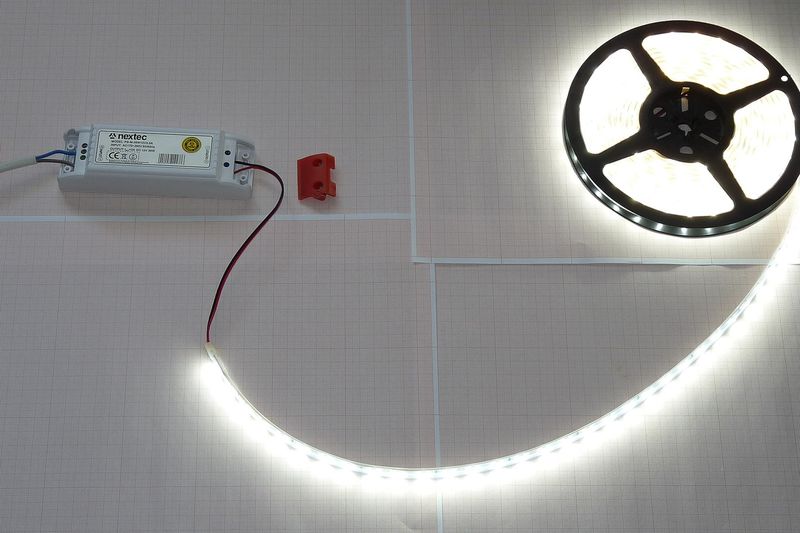

Если есть мультиметр и навык, проверьте напряжение на выходе блока: оно должно соответствовать номиналу ленты. Если навыка нет, временно подключите к той же ленте заведомо исправный блок питания на то же напряжение.

Шаг 4. Найдите место обрыва

Если лента гаснет с определённого места, смотрите на границу между светящимся и тёмным участками. Чаще всего там стык: коннектор, пайка или переход на следующий отрезок. Под действием влаги и перепадов температуры контакты в коннекторах окисляются, а пайка трескается. Аккуратно снимите профиль или крышку, осмотрите стык. Зелёный налёт, потемнение, отслоившиеся контакты — признаки окисления.

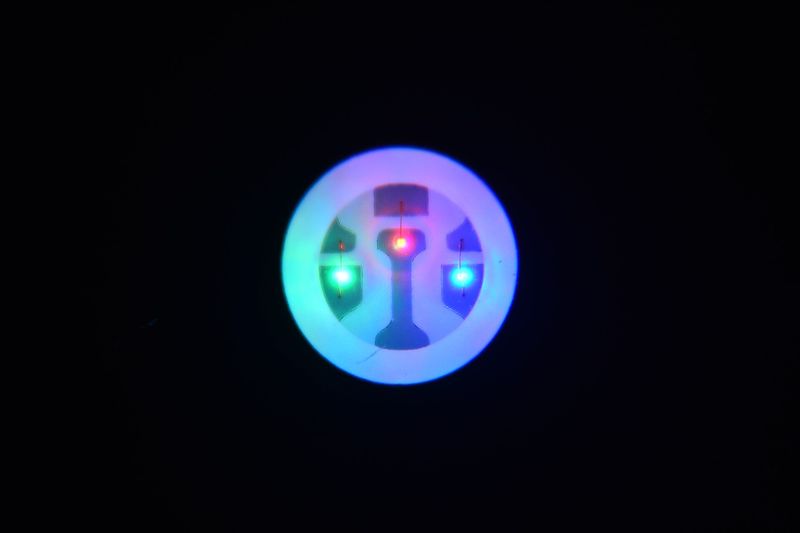

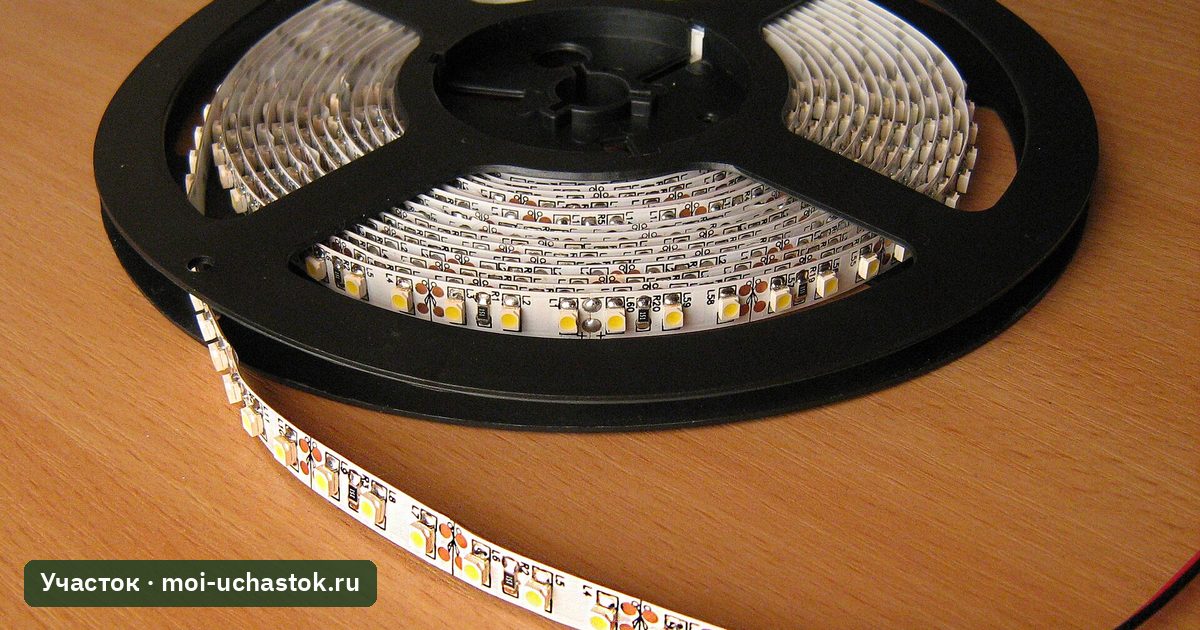

Если стыка рядом нет, проблема в самом сегменте: ленты состоят из коротких отрезков по три или шесть светодиодов, и выход из строя одного элемента гасит весь отрезок. В низковольтной ленте сегменты обычно включены параллельно, поэтому отказ одного сегмента не гасит остальные, но повреждённая дорожка может разорвать питание всех следующих.

Шаг 5. Почините соединения и замените повреждённый участок

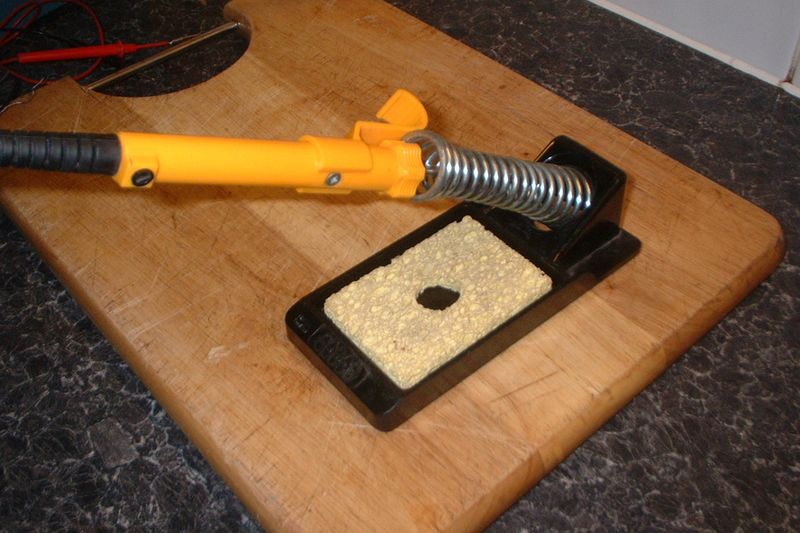

Окисленные коннекторы на улице лучше не чистить, а заменить на пайку: она надёжнее. Повреждённый отрезок ленты вырезают по линиям реза, которые отмечены на ленте, и заменяют новым такого же типа и напряжения.

1. Обесточьте подсветку.
2. Вырежьте повреждённый отрезок по линии реза.
3. Зачистите контактные площадки, если лента в силиконе — аккуратно снимите оболочку над контактами.

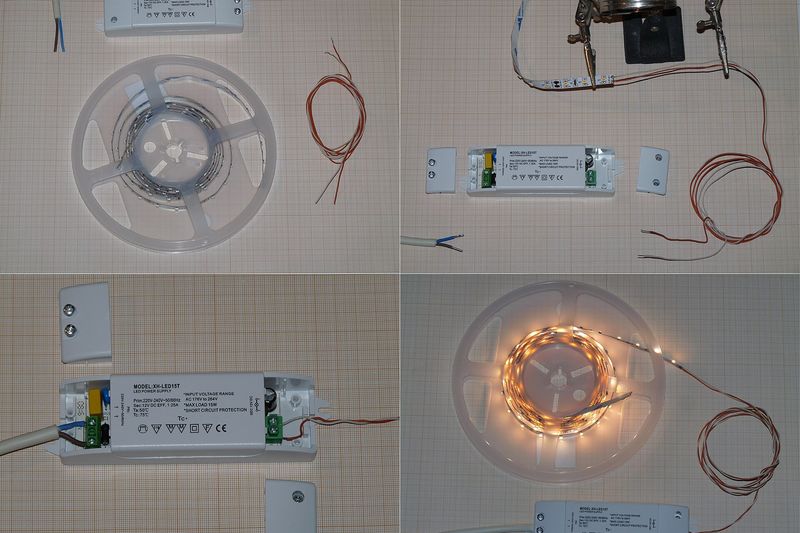

4. Припаяйте новый отрезок или провода, соблюдая полярность и порядок каналов.
5. Изолируйте соединение термоусадочной трубкой с клеевым слоем, заполните концы герметиком для электроники.
6. Проверьте работу и только затем верните ленту в профиль.

Если пайка вам не знакома, лучше пригласить мастера: неаккуратная пайка на улице быстро снова окислится.

Шаг 6. Если лента тускнеет к концу

Это не поломка, а ошибка монтажа. По тонким медным дорожкам ленты ток проходит с потерями, и чем длиннее линия, тем ниже напряжение в её конце: светодиоды светят тусклее или меняют оттенок. Производители указывают максимальную длину, которую можно питать с одного конца, обычно около пяти метров для лент на 12 вольт; на 24 вольта допустимая длина больше. Решение — подвести питание с двух концов или делать параллельное подключение отрезков отдельными проводами достаточного сечения от блока питания. При переделке проверьте, хватает ли мощности блока с запасом.

Шаг 7. Защитите ленту от воды

Для улицы нужна лента с защитой от влаги: в силиконовой трубке или залитая силиконом. Степень защиты указывают кодом IP: для мест под навесом подходит защита от брызг, для мест, где на ленту прямо попадает дождь или снег, — более высокая защита. Но даже хорошая лента протекает через концы и стыки, если их не загерметизировать.

Профиль из алюминия с рассеивателем защищает ленту от механических повреждений и отводит тепло. Если профиль собирает воду, сделайте в нижней точке маленькое отверстие для стока. Не прокладывайте ленту туда, где стоит вода или скапливается снег. О защите светильников от влаги — вода в светильнике.

Мороз, солнце и перегрев

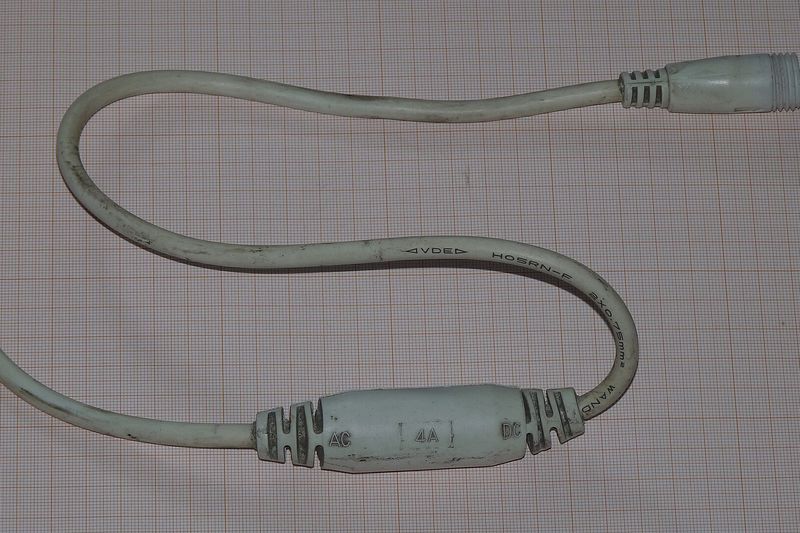

Ленты в силиконе на морозе становятся жёстче: если сгибать их зимой или если крепление давит на ленту при сжатии материала, появляются трещины в дорожках. Монтаж лучше делать в тёплое время года. Солнце разрушает дешёвый силикон: он желтеет, мутнеет и трескается. Перегрев тоже вреден: ленту, наклеенную на дерево или пластик без профиля, особенно мощную, лучше перенести в алюминиевый профиль, который отводит тепло. Блок питания для улицы выбирайте с защитой от влаги, с подходящим температурным диапазоном и с запасом мощности примерно в четверть сверх потребления ленты: блок, работающий на пределе, греется и быстрее выходит из строя.

Когда звать электрика

• Выбивает автомат или УЗО при включении подсветки.
• Есть следы оплавления, копоть, запах гари.
• Лента подключена к сети 220 вольт напрямую.
• Кабель от дома к подсветке проложен в земле и мог быть повреждён — повредили кабель.
• Нужно переделать схему: добавить блок питания, перенести его, проложить новый кабель.
• В подсветке используется уличная розетка, которая искрит или не работает — уличная розетка не работает.

О том, как правильно спланировать уличное освещение, — схема освещения участка.

Пример из практики

На крыльце загородного дома светодиодная лента под ступенями проработала полтора сезона, а потом нижние три ступени перестали светиться, а верхние стали мигать. Оказалось, что блок питания стоял в пластиковой коробке под крыльцом, куда затекала вода, а стыки отрезков были сделаны на защёлкивающихся коннекторах. Электрик перенёс блок питания в сухую нишу в доме, поставил герметичный блок с запасом мощности, а все стыки переделал пайкой с термоусадкой и герметиком. Повреждённые отрезки заменили. Лента пережила зиму без отказов.

Частые ошибки

• Ставить блок питания на улице без защиты от воды.
• Использовать на улице защёлкивающиеся коннекторы без герметизации.
• Питать длинную линию с одного конца.
• Брать блок питания впритык по мощности.
• Наклеивать мощную ленту без профиля.
• Работать с подсветкой, не обесточив её.

Короткий план

1. Отключите питание и проверьте автомат, выключатель, управление.
2. Осмотрите блок питания: индикатор, нагрев, вода.
3. Найдите границу тёмного участка и осмотрите стык.
4. Замените окисленные коннекторы пайкой с герметизацией, повреждённые отрезки — новыми.
5. Подведите питание с двух концов для длинных линий.
6. Защитите ленту профилем, а блок питания — от воды и перегрева.
