Фотореле уличного света работает неправильно

почему фонари горят днём, не включаются в сумерках или мигают, как настроить порог освещённости и задержку, куда перенести датчик и когда звать электрика

Фотореле — самый простой способ автоматизировать свет на участке: фонари сами загораются в сумерках и гаснут утром, никто не забывает выключить прожектор у ворот. Но осенью и зимой у многих владельцев начинаются странности. Свет горит весь день, хотя на улице светло. Или наоборот — уже темно, а дорожка не освещена. Иногда фонари включаются и через несколько секунд гаснут, и так по кругу всю ночь. В большинстве случаев неисправности нет: датчик просто неправильно установлен, загрязнён или «видит» свет собственных светильников. Ниже — почему фотореле уличного освещения работает неправильно, как найти причину по шагам, как настроить порог срабатывания и задержку и в каких случаях без электрика не обойтись.

Короткий ответ: сначала отключите питание линии и осмотрите датчик. Протрите окошко, уберите снег, паутину и ветки, проверьте, не попадает ли на него свет от фонарей, окон, соседского прожектора или фар. Ручку порога освещённости поверните в сторону «темнее», если свет горит днём, и в сторону «светлее», если он не включается вечером. Мигание в сумерках почти всегда означает засветку от собственного фонаря — датчик нужно развернуть на север или перенести. Если внутри корпуса вода, реле щёлкает без нагрузки или пахнет горелым, замените устройство, а подключение доверьте электрику.

Как работает фотореле и почему оно ошибается

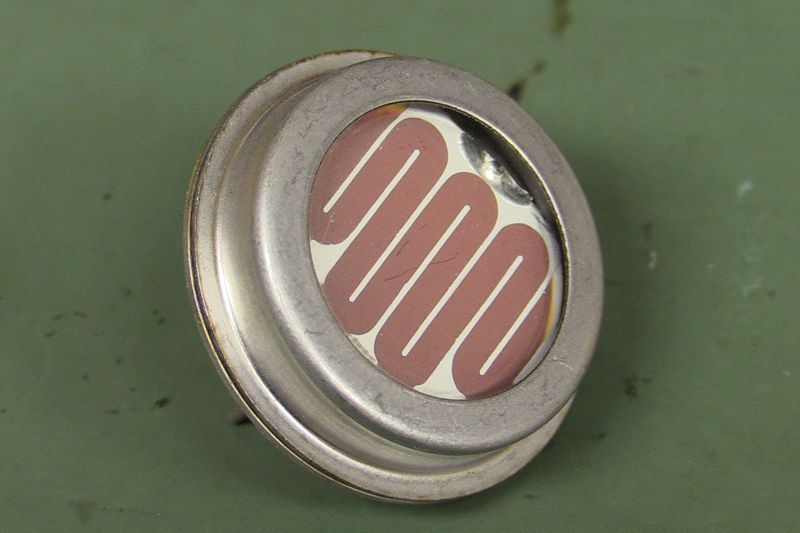

Внутри фотореле стоит светочувствительный элемент — фоторезистор или фотодиод. Его сопротивление или ток меняется в зависимости от освещённости. Электронная схема сравнивает этот сигнал с порогом, который вы задаёте ручкой на корпусе, и через небольшую задержку замыкает или размыкает контакты реле. Через эти контакты и идёт питание к фонарям.

Отсюда понятно, почему датчик может «ошибаться». Он не знает, что сейчас утро или вечер. Он реагирует только на свет, который падает на его окошко. Если окошко грязное, датчику кажется, что темно. Если рядом горит фонарь, датчику кажется, что светло. Если порог выставлен на самую чувствительную позицию, реле будет дёргаться от каждой проезжающей машины или облака.

Вторая группа причин — электрика. Реле рассчитано на определённую нагрузку и тип ламп. Светодиодные светильники с дешёвыми драйверами создают пусковые токи, от которых контакты подгорают и залипают. Влага в корпусе вызывает утечки и ложные срабатывания. Неправильное подключение (перепутаны фаза, ноль и выход на нагрузку) приводит к тому, что свет горит постоянно, а датчик ни на что не влияет.

Безопасность прежде всего

Фотореле стоит на улице и подключено к сети 230 вольт. Любые работы с клеммами, корпусом и проводами выполняют только при отключённом автомате в щите. Перед тем как открыть корпус, убедитесь индикаторной отвёрткой или тестером, что напряжения нет. Если вы не уверены, какой автомат отвечает за уличный свет, отключите вводной.

Не открывайте мокрый корпус под дождём и не работайте на стремянке в темноте и на скользких ступенях. Если линия освещения сделана без устройства защитного отключения или вы видите оплавленную изоляцию, следы нагара, потрескавшийся кабель — не пытайтесь «доработать» схему сами. Это задача для электрика. Подробно о том, что делать, когда защита срабатывает, — в статье выбивает УЗО на уличном освещении.

Шаг 1. Осмотрите и очистите датчик

Начните с самого простого. Подойдите к фотореле днём и посмотрите на его светочувствительное окошко. Осенью оно покрывается пылью, пыльцой, следами от дождевых капель, на него налипают листья и паутина. Зимой окошко может быть закрыто снегом или изморозью, а весной — налётом от брызг с дорожки.

Протрите окошко мягкой влажной тряпкой без абразивов и растворителей. Уберите ветки, которые выросли перед датчиком за лето: молодой побег туи или винограда может полностью закрыть его от неба. Если реле висит под козырьком крыльца или под навесом, проверьте, не создаёт ли конструкция глубокую тень. В пасмурный день под навесом бывает темно настолько, что датчик включает свет в полдень.

Шаг 2. Найдите, что засвечивает датчик вечером

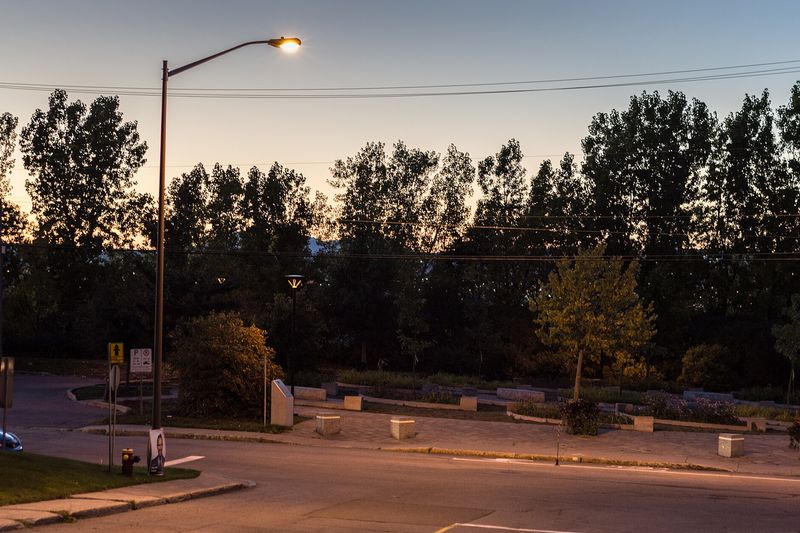

Если свет не загорается в сумерках или мигает, выйдите на участок вечером, в момент, когда фонари должны включиться, и посмотрите на датчик глазами «изнутри». Что на него светит?

• Собственный фонарь. Самая частая причина мигания. Темнеет — реле включает свет — свет падает на датчик — реле решает, что уже светло, и выключает фонарь — снова темно. Цикл повторяется каждые несколько секунд или минут.
• Окна дома. Если датчик висит рядом с окном кухни или гостиной, вечером свет из комнаты вполне может держать порог.
• Соседский прожектор или уличный фонарь. Иногда новый фонарь на улице СНТ появился осенью, и с этого момента ваш свет перестал включаться.
• Фары машин. Если датчик смотрит на дорогу или въезд, каждая машина вызывает короткое отключение.
• Отражения. Светлая стена, металлический забор, снег под фонарём отражают свет обратно на датчик.

Простой тест: вечером закройте окошко датчика ладонью или плотной тканью. Если через несколько секунд или минуту свет загорелся — реле исправно, проблема в засветке.

Шаг 3. Правильно расположите фотореле

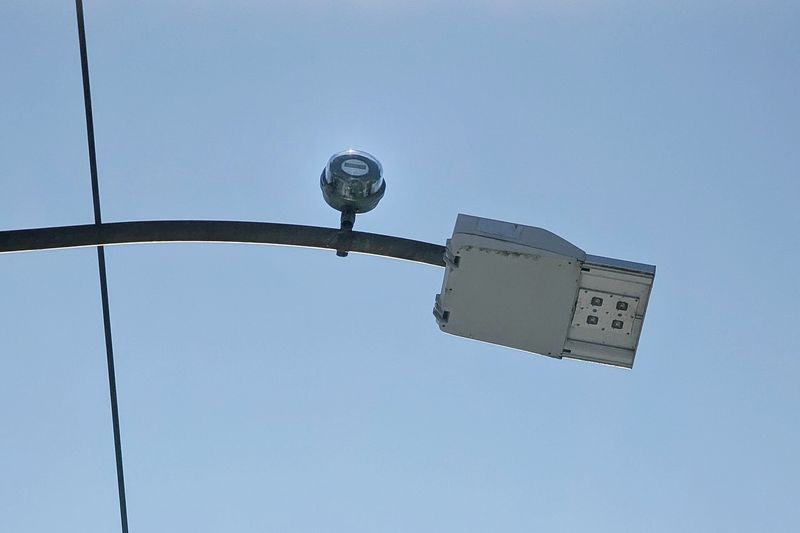

Если засветку не убрать, датчик нужно развернуть или перенести. Общие правила установки такие:

1. Окошко смотрит на север или на открытое небо. Так на датчик не попадает прямое солнце утром и вечером, и срабатывание не сдвигается на час-полтора в зависимости от того, куда он «смотрит».
2. Фонари не попадают в поле зрения датчика. Свет собственного светильника не должен падать на окошко ни напрямую, ни отражённым.
3. Нет глубокой тени. Не прячьте реле под широкий карниз, в нишу или за водосточную трубу.
4. Высота — удобная для обслуживания. Чтобы протирать окошко без стремянки, но вне досягаемости детей и собак.
5. Корпус ориентирован кабельными вводами вниз. Так вода не затекает внутрь по проводам.

Очень удобный вариант — разнести датчик и светильники. Фотореле ставят на северной стене дома или хозблока, а фонари стоят вдоль дорожек и у ворот. Схема подключения при этом не меняется: датчик просто управляет линией. Общие принципы раскладки линий описаны в материале схема освещения участка.

Шаг 4. Настройте порог освещённости

На корпусе большинства фотореле есть регулятор — маленькая ручка или винт под отвёртку. Обычно он обозначен значками солнца и луны или подписями «светлее/темнее». Эта ручка задаёт, при какой освещённости реле включит свет.

Поворачивайте ручку небольшими шагами — буквально на одно-два деления — и давайте устройству поработать хотя бы один вечер. Резкий поворот до упора чаще всего приводит к новой проблеме с другой стороны. Удобно настраивать в сумерках, когда освещённость близка к нужной: медленно вращайте регулятор, пока свет не загорится, а затем чуть доверните в обратную сторону, чтобы был запас.

Если ручка уже в крайнем положении, а реле всё равно реагирует неправильно, значит дело не в настройке, а в месте установки, загрязнении или неисправности.

Шаг 5. Проверьте задержку срабатывания

Хорошие фотореле включают и выключают свет не мгновенно, а с задержкой. Это защищает от ложных срабатываний из-за фар, молний или облаков. В части моделей задержка фиксированная, в части — регулируется второй ручкой. Если ваше реле реагирует на каждую машину, проверьте, нет ли такой настройки, и увеличьте задержку по инструкции.

Если в модели задержки нет совсем, а засветка неизбежна, проще заменить реле на модель с задержкой или поставить таймер. Комбинированные устройства — «фотореле плюс таймер» — включают свет в сумерках и выключают его в заданное время, например в полночь. Это экономит электроэнергию и снимает конфликт с соседями, если свет мешает соседям.

Шаг 6. Проверьте корпус на влагу

Осенние дожди, туманы, перепады температуры приводят к тому, что в корпусе фотореле скапливается конденсат. Вода на плате вызывает утечки токов: датчик «думает», что темно, или реле залипает. После дождя появляются ложные срабатывания, а в сухую погоду всё работает нормально — характерный признак влаги.

При отключённом питании откройте корпус и посмотрите, есть ли внутри капли, следы ржавчины, зелёный налёт на клеммах. Если влага есть, просушите корпус, проверьте уплотнитель крышки и кабельные вводы. Ввод должен быть снизу, кабель — с петлёй, чтобы вода стекала, а не заходила внутрь. Если плата окислилась, клеммы позеленели или корпус треснул, ремонтировать такое устройство нет смысла — замените его на модель с подходящей степенью защиты для улицы. Про воду в самих светильниках — в отдельной статье вода в уличном светильнике.

Шаг 7. Проверьте нагрузку и тип ламп

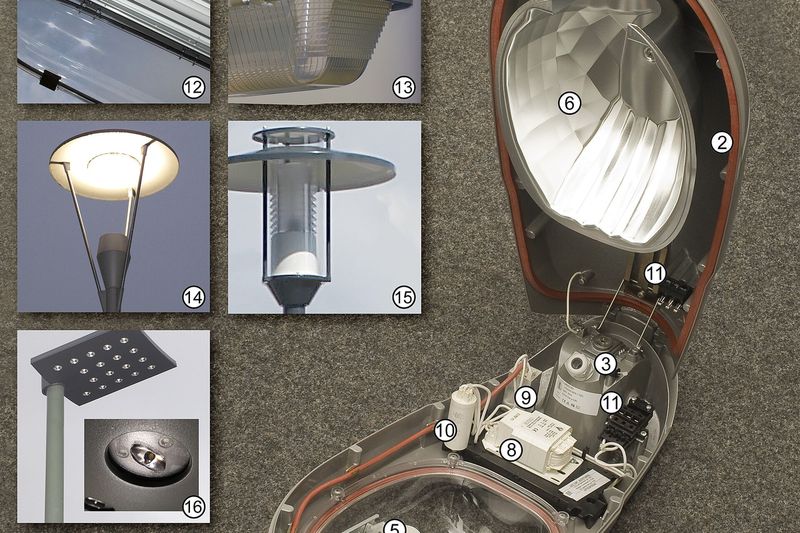

Каждое фотореле рассчитано на определённую мощность и тип нагрузки. Это указано на корпусе и в паспорте. Проблемы начинаются, когда к одному маленькому датчику подключают несколько прожекторов, гирлянды, подсветку деревьев и ещё насос. Контакты реле перегреваются, подгорают и залипают — свет перестаёт выключаться днём.

Особенность светодиодных светильников в том, что при включении у них бывает короткий, но большой пусковой ток из-за конденсаторов в драйвере. Для реле это тяжелее, чем постоянная нагрузка той же мощности. Поэтому фактический запас по нагрузке для светодиодов нужен больше, чем кажется по паспорту ламп.

Если светодиодные лампы слабо тлеют или мигают при выключенном фотореле, это не всегда неисправность датчика: возможно, через электронику реле проходит небольшой ток. Решение зависит от схемы, и его лучше подбирать с электриком. Похожие симптомы разобраны в статье уличный светильник мигает.

Шаг 8. Проверьте подключение

Если реле вообще не реагирует на свет — ни на закрытое окошко, ни на яркий фонарик, — проверьте схему подключения. У большинства моделей три провода или три клеммы: вход фазы, ноль и выход на нагрузку. Если фазу и выход перепутали, устройство может не работать или свет будет гореть постоянно.

Сверяйтесь со схемой на корпусе или в паспорте конкретной модели — у разных производителей цвета проводов и маркировка клемм отличаются. Если вы видите, что схема собрана «на скрутках», без коробок, кабель проложен прямо по земле или протянут через деревья, лучше пригласить электрика и привести линию в порядок. Обрывы и повреждения кабеля — частая причина того, что фонари не горят, хотя датчик щёлкает. Об этом подробнее в материалах повредили кабель уличного освещения и уличные светильники не горят.

Когда фотореле нужно заменить

Фотореле — недорогое устройство с ограниченным сроком службы, особенно если оно висит на солнечной стене без защиты. Признаки того, что пора менять:

• окошко датчика помутнело или пожелтело и не отмывается;
• корпус потрескался, уплотнитель рассыпался;
• контакты залипли — свет не гаснет даже при ярком солнце и закрытой ручке порога;
• реле щёлкает, но нагрузку не включает;
• на плате следы окисления, нагара или запах горелого;
• порог «плавает»: каждый вечер свет загорается в разное время без видимых причин.

При выборе новой модели обращайте внимание на степень защиты от пыли и влаги для уличной установки, допустимую нагрузку с запасом, наличие регулировки порога и задержки, диапазон рабочих температур (для Подмосковья важна работа в мороз) и способ монтажа. Если хочется больше гибкости, можно рассмотреть астрономический таймер: он включает свет по расчётному времени заката и рассвета для вашей местности и вообще не зависит от засветки. О совместной работе с датчиками движения — в статье датчики движения для уличного света.

Особенности осени и зимы

Именно в октябре и ноябре большинство владельцев замечает сбои. Сумерки наступают раньше, погода чаще пасмурная, днём бывает настолько темно, что реле с «тёмным» порогом включает свет в обед. Плюс опадает листва — и окошко, которое летом было в тени, вдруг оказывается на свету от соседского фонаря.

Зимой добавляется снег. Он ложится на датчик сверху и закрывает окошко — свет горит сутками. Снег под фонарём отражает свет и создаёт засветку. На морозе дешёвые устройства начинают работать нестабильно. Поэтому в начале зимы стоит проверить датчик ещё раз: очистить, поставить небольшой козырёк, если реле висит на открытом месте, и при необходимости подправить порог. Общий осенний осмотр освещения удобно совместить с проверкой гирлянды и других линий.

Пример из практики

Владелец дачи поставил на столб у ворот светодиодный прожектор и фотореле прямо под ним. Летом всё работало, но в октябре свет стал включаться в сумерках и гаснуть через полминуты, и так всю ночь. Ручку порога крутили в обе стороны — без толку. Причина оказалась простой: летом листва клёна закрывала датчик от отражённого света, а после листопада свет прожектора отражался от светлых ворот прямо в окошко. Фотореле перенесли на северную сторону столба, ниже прожектора и окошком от ворот, задержку увеличили. Мигание прекратилось в тот же вечер, а свет теперь гаснет утром без сбоев.

Частые ошибки

• Ставить фотореле прямо под фонарём или рядом с ним окошком к свету.
• Крутить ручку порога до упора вместо того, чтобы искать причину засветки.
• Вешать датчик на южную или западную стену под прямое солнце.
• Подключать к одному маленькому реле все прожекторы, гирлянды и розетки.
• Открывать корпус, не отключив автомат.
• Оставлять кабельный ввод сверху — вода затекает по проводу.
• Не чистить окошко годами и считать, что датчик сломался.

Короткий план

1. Отключите питание и осмотрите датчик, очистите окошко и уберите ветки.
2. Вечером найдите источник засветки — фонарь, окна, соседский прожектор.
3. Разверните или перенесите датчик окошком на север, подальше от светильников.
4. Отрегулируйте порог небольшими шагами и проверьте за несколько вечеров.
5. Проверьте задержку и при необходимости добавьте таймер.
6. Проверьте корпус на влагу и уплотнители.
7. Сверьте нагрузку и тип ламп с паспортом реле.
8. При залипании контактов, нагаре или окислении замените устройство, подключение доверьте электрику.
