питание, пульт, фотоэлементы, концевики, зубчатая рейка, зима и разблокировка
Автоматические ворота на даче быстро становятся привычными: нажал кнопку на пульте — створка уехала, машина заехала, ворота закрылись. Поэтому отказ привода всегда случается в самый неудобный момент: вечером после дороги, в мороз или под дождь. Ворота не реагируют на пульт, начинают движение и тут же останавливаются, гудят, но не едут, или открываются и сразу закрываются обратно.
Большинство таких отказов не требует замены привода. Чаще всего виноваты мелочи: батарейка в пульте, загрязнённые фотоэлементы, сработавший автомат в щитке, лёд на направляющей или забытый в положении «ручной режим» рычаг разблокировки. Ниже — порядок проверки от простого к сложному и граница, за которой лучше остановиться и вызвать специалиста.
Короткий ответ: сначала проверьте питание (автомат и УЗО в щитке, индикаторы на плате), затем пульт (батарейку и работу второго пульта или кнопки), затем фотоэлементы (грязь, снег, перекос, предметы в створе), затем механику — снимите привод с блокировки и проверьте, легко ли створка двигается руками. Если вручную ворота идут тяжело, проблема в механике, а не в моторе. Внутрь блока управления под напряжением не лезьте: работы с платой, проводкой и настройкой усилия выполняет мастер при отключённом питании.
Как устроен привод ворот

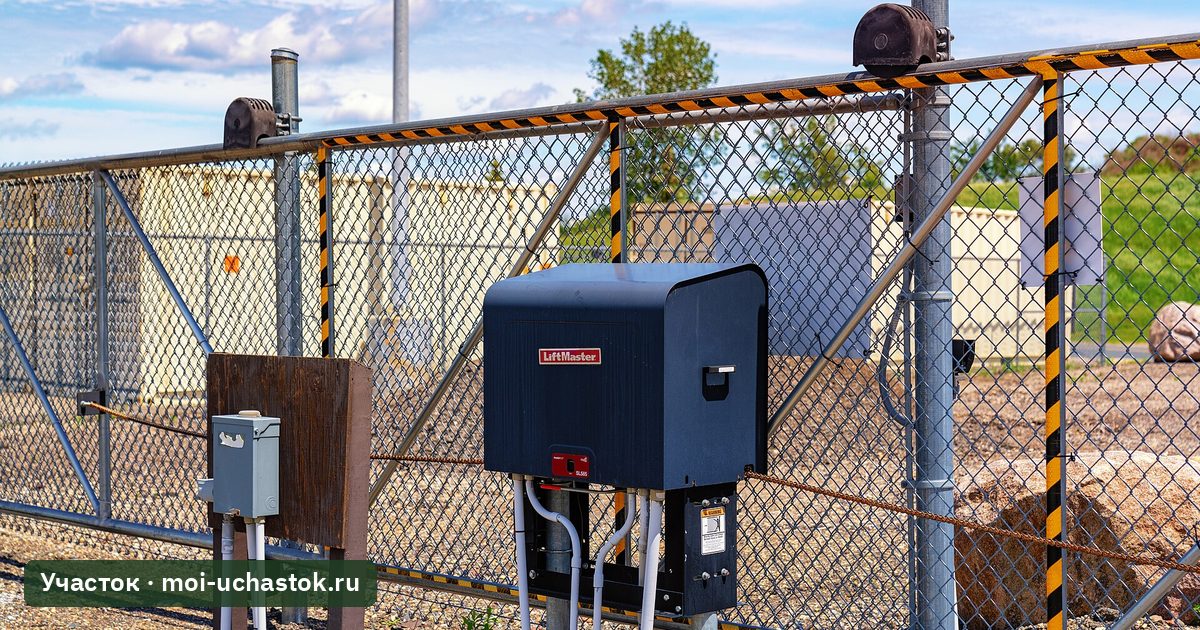

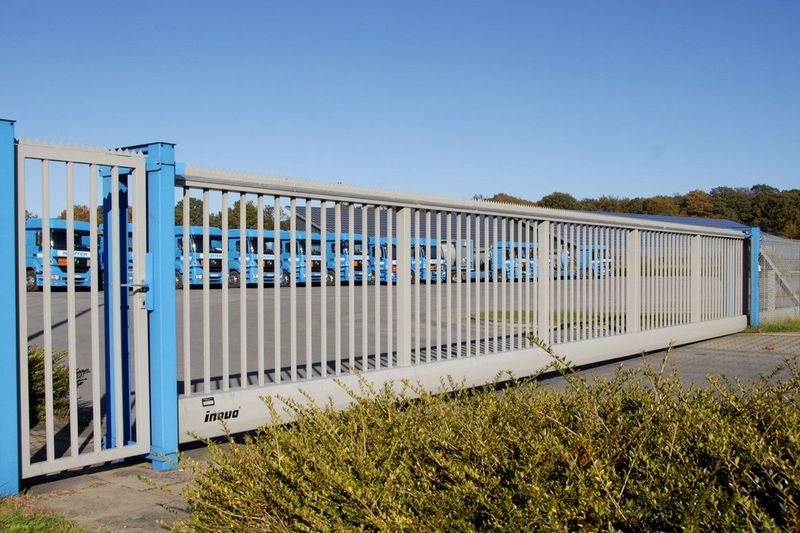

Чтобы понять, где искать неисправность, полезно представлять, из чего состоит система. У откатных ворот привод стоит сбоку от проёма и через шестерню толкает зубчатую рейку, закреплённую на створке. У распашных ворот на каждой створке свой линейный или рычажный привод. В обоих случаях есть блок управления (плата), приёмник радиосигнала, пульты, фотоэлементы безопасности, сигнальная лампа и концевые выключатели, которые сообщают плате, что ворота полностью открыты или закрыты.
| Узел | За что отвечает | Типичная неисправность |
|---|---|---|
| Питание и автоматы в щитке | Подача напряжения на привод | Выбит автомат или УЗО, отгорел провод |
| Блок управления (плата) | Логика, усилие, время работы | Сбой настроек, выгоревший предохранитель |
| Пульт и приёмник | Команда «открыть/закрыть» | Севшая батарейка, сбились коды |
| Фотоэлементы | Остановка при препятствии | Грязь, снег, сбитый луч |
| Концевые выключатели | Остановка в крайних точках | Сместились магниты или упоры |
| Шестерня и рейка | Передача усилия на створку | Износ зубьев, рейка «ушла» вверх или вниз |
| Направляющая, ролики, рельс | Свободный ход створки | Лёд, мусор, заклинивший ролик |
| Рычаг разблокировки | Перевод в ручной режим | Оставлен в положении «ручной» |
Признаки и вероятные причины
Поведение ворот часто само подсказывает, где искать проблему. Запишите, что именно происходит: это пригодится, даже если в итоге придётся вызывать мастера.
| Что происходит | Вероятная причина | С чего начать |
|---|---|---|
| Привод не реагирует ни на что, лампа не мигает | Нет питания | Автомат и УЗО в щитке, индикаторы на плате |
| Не открывается с одного пульта, с другого работает | Пульт | Заменить батарейку |
| Открывается, но не закрывается | Фотоэлементы | Протереть, проверить створ |
| Начинает ехать и сразу останавливается | Препятствие, лёд, высокое сопротивление | Проверить ход вручную |
| Мотор гудит, створка стоит | Механика или разблокировка | Рычаг, шестерня, рейка |
| Ворота проезжают крайнюю точку или не доезжают | Концевики | Положение магнитов или упоров |
| Работает рывками, с треском | Износ рейки или шестерни | Осмотр зацепления |
| Зимой отказывает, летом работает | Лёд, загустевшая смазка, холод | Очистка рельса, проверка хода |

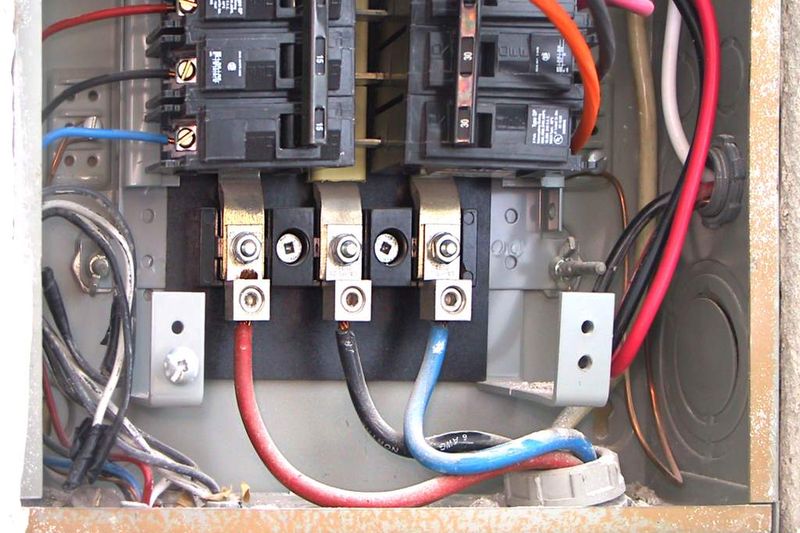

Шаг 1. Питание и щиток
Начните с самого простого. Посмотрите, горит ли свет на участке и работают ли другие приборы. Затем откройте щиток и проверьте автомат, от которого питаются ворота, и УЗО, если оно установлено на эту линию. Если автомат выбит, включите его один раз. Если он сразу выбивает снова, повторно не включайте: это признак короткого замыкания или утечки — например, вода попала в коробку привода или в распаечную коробку, грызуны повредили кабель. Такую линию проверяет электрик.

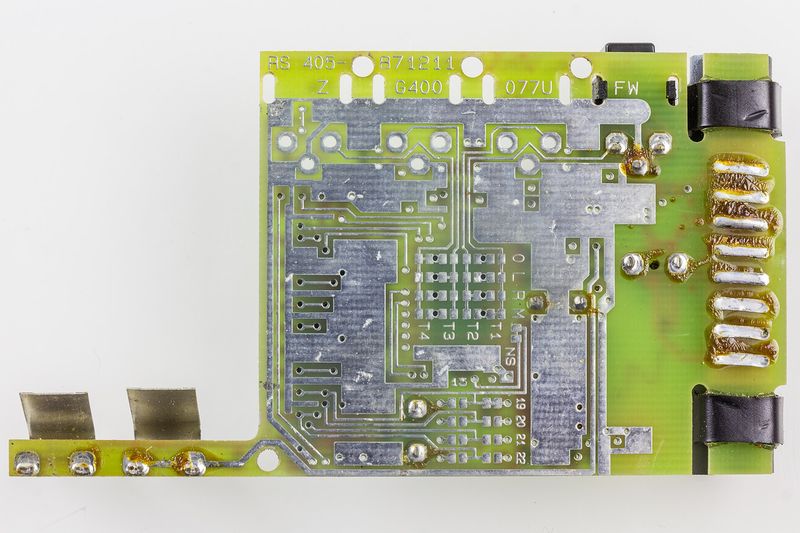

Многие блоки управления имеют светодиоды питания и состояния входов. Если индикаторы на плате не горят при включённом автомате, возможен перегоревший предохранитель на плате или обрыв кабеля. Корпус привода при этом открывают только при отключённом питании, а работу с платой лучше доверить мастеру. Если на линии часто выбивает УЗО, полезно прочитать разбор выбивает УЗО на уличном освещении: причины утечек у уличных потребителей похожи.

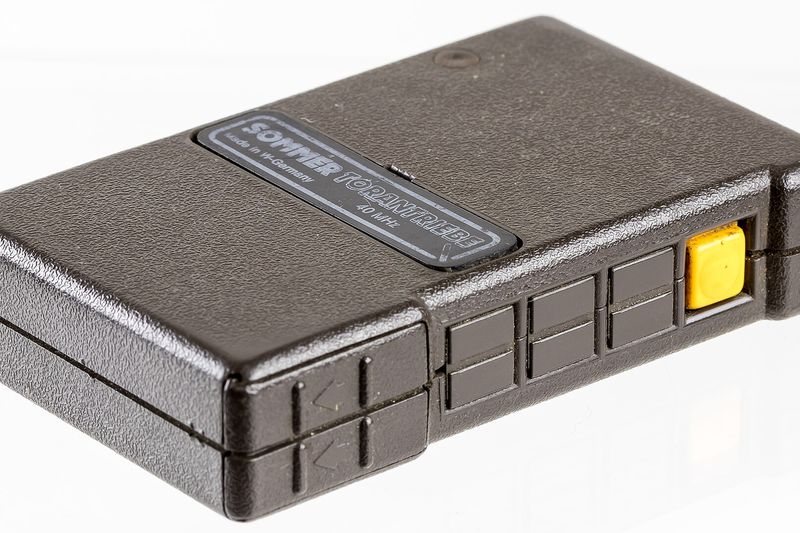

Шаг 2. Пульт и приёмник
Если питание есть, а ворота не реагируют на пульт, попробуйте второй пульт, кнопку на стене или кнопку на самом блоке, если она предусмотрена. Работает другой способ — значит, дело в пульте. Замените в нём батарейку: тип батарейки обычно указан на корпусе или под крышкой. Зимой батарейки в пультах, которые оставляют в холодной машине, садятся заметно быстрее.
Если не работает ни один пульт, а кнопка на стене открывает ворота, причина может быть в приёмнике или антенне: отошёл провод антенны, рядом появился источник радиопомех. Иногда после скачков напряжения сбивается память приёмника, и пульты приходится записывать заново по инструкции к вашей модели. Не перебирайте настройки наугад: в разных системах порядок записи отличается, и неосторожное нажатие может стереть все пульты сразу.
Шаг 3. Фотоэлементы безопасности
Фотоэлементы — пара датчиков по сторонам проёма: один излучает невидимый луч, другой его принимает. Если луч прерван, блок управления не даёт воротам закрываться или останавливает их. Поэтому ситуация «открываются, но не закрываются» почти всегда связана с ними.
Проверьте, нет ли в створе препятствия: ветки, машины, сугроба, мусора. Протрите стёкла фотоэлементов мягкой тряпкой — пыль, паутина, иней и брызги грязи от колёс часто перекрывают луч. Посмотрите, не сбит ли один из датчиков: стойки фотоэлементов иногда задевают машиной или лопатой при уборке снега. На многих моделях есть светодиод, по которому видно, получает ли приёмник сигнал. Если датчики чистые и стоят ровно, а ворота всё равно не закрываются, неисправность может быть в проводке или самом фотоэлементе — это уже к мастеру.
Никогда не отключайте фотоэлементы перемычками, чтобы ворота «просто работали». Это защита от того, чтобы створка не придавила человека, ребёнка, животное или машину.
Шаг 4. Механика: разблокировка и ход вручную
Если мотор гудит, а створка стоит, или ворота останавливаются через секунду после старта, проверьте механику. Отключите питание привода, откройте замок разблокировки ключом и переведите привод в ручной режим. Попробуйте сдвинуть створку руками по всей длине хода.

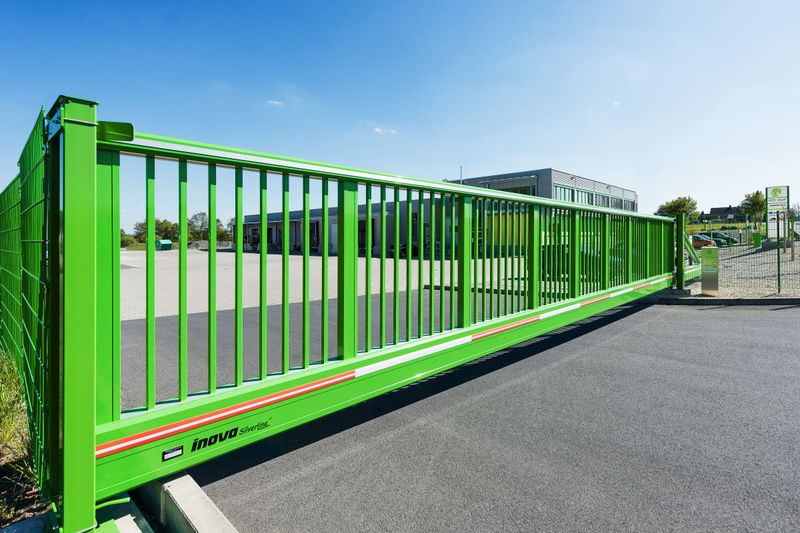

Исправные откатные ворота двигаются рукой плавно, без рывков и заеданий. Если створка идёт тяжело, застревает в одной точке или упирается, причина не в моторе. Мотор лишь ощущает повышенное сопротивление, и блок управления останавливает его как при препятствии. Тяжёлый ход вызывают лёд и мусор на направляющей, заклинившие ролики тележек, перекос столба или самой створки, просевший фундамент. О механических причинах подробно рассказано в статье откатные ворота заедают, а для распашных — в разборе распашные ворота провисли.
Обратная ситуация тоже бывает: рычаг разблокировки забыли вернуть в рабочее положение после ручного открывания, например при отключении электричества. Тогда мотор крутится, но не передаёт усилие на створку. Верните рычаг и закройте замок.

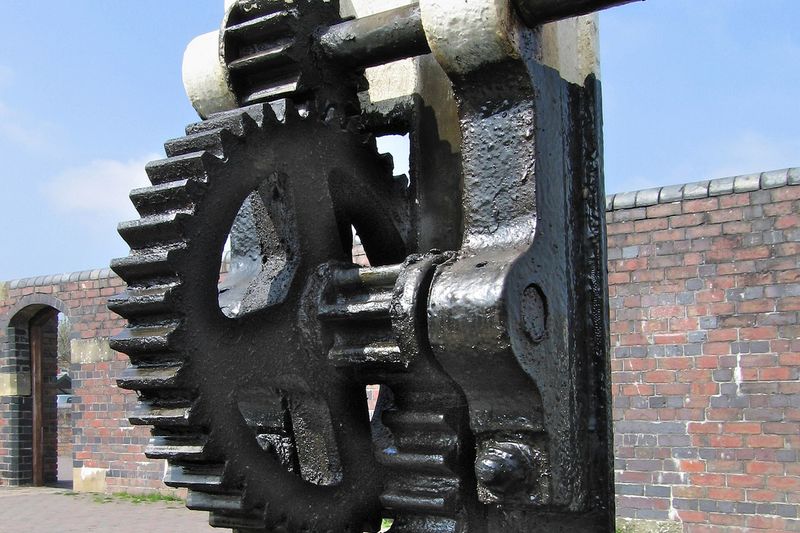

Шаг 5. Зубчатая рейка и шестерня
У откатных ворот усилие передаётся через зацепление шестерни привода и рейки. Если рейка закреплена неровно, ослабли крепёжные винты или со временем просела створка, зацепление нарушается. Признаки — треск, проскальзывание, рывки в одном и том же месте, следы износа на зубьях.
Осмотрите рейку по всей длине при отключённом питании. Зубья не должны быть сколоты или стёрты, рейка должна идти ровно, без ступенек на стыках сегментов. Между рейкой и шестернёй нужен небольшой зазор, чтобы створка не давила всем весом на шестерню. Точный зазор и способ регулировки указаны в инструкции к приводу. Если зубья изношены, сегмент рейки меняют. Если изношена шестерня привода, её замену проводит сервис.
Шаг 6. Концевые выключатели
Концевики сообщают блоку управления, где остановить створку. У откатных приводов обычно используются магниты или пластины, закреплённые на рейке, у распашных — упоры или датчики внутри привода. Если магнит сместился, ворота проезжают нужную точку, бьются в упор или, наоборот, останавливаются, не доехав.
Проверьте, на месте ли магниты и не ослабли ли их крепления. Иногда их сдвигает при чистке снега или ударе. Их перестановку можно выполнить по инструкции к приводу, но после неё обязательно проверьте работу в обоих направлениях и убедитесь, что ворота не упираются в столб с силой.
Шаг 7. Зимние отказы
Зимой у приводов ворот свои проблемы. На направляющей и под нижней балкой откатных ворот собирается снег и наледь, ролики примерзают. У распашных ворот лёд намерзает под створками и в местах примыкания. Смазка в редукторе на морозе густеет, растёт сопротивление, а батарейки пультов садятся.
| Зимняя проблема | Признак | Что делать |
|---|---|---|
| Снег и лёд в зоне хода | Створка упирается, привод останавливается | Регулярно расчищать зону хода, сбивать наледь без металла по механизмам |
| Примёрзшие ролики | Ход вручную тяжёлый | Освободить от льда, не применять открытый огонь |
| Снег на фотоэлементах | Ворота не закрываются | Очистить стёкла датчиков |
| Загустевшая смазка | Медленный ход в морозы | Смазка, рекомендованная производителем для зимы |
| Холодные батарейки пульта | Пульт срабатывает только вблизи | Хранить пульт в тепле, менять батарейку |
Подробно о снеге у забора и воротах — в статье сугробы у забора. Если ворота перестали работать после снегопада, сначала расчистите зону хода и фотоэлементы, и только потом разбирайтесь с электрикой.
Особенности распашных ворот
У распашных ворот два привода, и они работают с задержкой: одна створка начинает движение чуть раньше другой, чтобы створки не столкнулись. Если открывается только одна створка, проверьте второй привод так же, как первый: разблокировку, ход вручную, крепление кронштейнов к столбу и створке. Частая причина отказа — просевший или наклонившийся столб: створка опускается, начинает цеплять землю или брусчатку, и привод останавливается из-за сопротивления. Ещё одна зона риска — ветер. Сплошная створка из профнастила работает как парус, и при сильном ветре блок управления может останавливать движение, воспринимая напор как препятствие. В ветреную погоду лучше открывать такие ворота вручную или дождаться затишья, а при постоянных проблемах обсудить с мастером настройки и усиление конструкции.
Когда звать мастера
Самостоятельно можно проверить питание в щитке, сменить батарейку, почистить фотоэлементы, расчистить зону хода, проверить ход вручную и положение концевиков. Всё, что связано с платой управления, проводкой, заменой предохранителей внутри блока, настройкой усилия и времени работы, а также ремонтом редуктора, лучше поручить специалисту. Неправильно выставленное усилие делает ворота опасными: створка может с силой придавить человека или машину.
Позовите мастера, если автомат выбивает повторно, из блока пахнет гарью, на плате не горят индикаторы при наличии напряжения, ворота самопроизвольно открываются или закрываются, привод сильно греется или работает рывками даже при лёгком ручном ходе. Работы в электрощитке и подключение новых линий выполняет электрик.
Профилактика
Большинство отказов можно предупредить простым обслуживанием раз в сезон. Весной и осенью осмотрите ворота целиком, а зимой следите за зоной хода после каждого снегопада.
- Очистите направляющую, ролики и зону под створкой от мусора, листьев и камней.
- Протрите фотоэлементы и проверьте, что ворота останавливаются, если перекрыть луч.
- Осмотрите рейку, крепёж и магниты концевиков.
- Проверьте ход в ручном режиме: створка должна идти легко.
- Смажьте узлы, которые разрешает смазывать производитель, и только рекомендованной смазкой.
- Замените батарейки в пультах заранее, до морозов.
- Убедитесь, что кабели не повреждены, а коробки закрыты от воды.
Пример из практики
В начале зимы откатные ворота на даче стали останавливаться через полметра после старта. Хозяева решили, что сгорел мотор. Перед вызовом мастера проверили ход вручную: створка шла тяжело и застревала в одной точке. Оказалось, под нижней балкой у одной из тележек намёрз плотный ледяной бугор, а ролик примёрз. После того как лёд аккуратно сколотили деревянной лопаткой и очистили направляющую, ворота снова заработали. С тех пор после каждого снегопада зону хода расчищают в первую очередь. Об уличном освещении у входа на участок, которое помогает в тёмное время найти пульт и видеть створку, рассказано в статье темно у калитки.
Частые ошибки
- Отключение фотоэлементов перемычками, чтобы ворота «просто закрывались».
- Повторное включение автомата, который сразу выбивает.
- Работа внутри блока управления без отключения питания.
- Смазка рейки и роликов густой смазкой, к которой липнут песок и снег.
- Оставленный в ручном режиме рычаг разблокировки.
- Самостоятельное увеличение усилия на плате, чтобы «продавить» тугой ход.
Частые вопросы
Как открыть ворота, если привод не работает?
Отключите питание, откройте замок разблокировки ключом и переведите привод в ручной режим, затем откройте створку руками. После ремонта верните рычаг в рабочее положение.
Почему ворота открываются, но не закрываются?
Чаще всего блок управления видит препятствие: фотоэлементы загрязнены, сбиты или в створе что-то лежит. Протрите датчики и уберите предметы из зоны хода.
Почему пульт работает только рядом с воротами?
Обычно садится батарейка в пульте. Реже отошла антенна приёмника или появились радиопомехи рядом.
Почему привод гудит, но створка не едет?
Возможно, оставлен ручной режим, заклинило механику, сорвало зацепление шестерни с рейкой или створка примёрзла. Проверьте ход вручную при отключённом питании.
Можно ли самому увеличить усилие привода?
Не стоит. Слишком большое усилие делает ворота опасными, а тугой ход говорит о механической проблеме, которую нужно устранить, а не продавить мотором.
Как часто обслуживать автоматические ворота?
Достаточно осмотра и чистки весной и осенью, а зимой — расчистки зоны хода после снегопадов. Сложное обслуживание проводит сервис по рекомендациям производителя.
