Садовые светильники-столбики шатаются: как закрепить

причины (пучение, слабое основание, удары, подмыв), безопасная проверка кабеля, бетонное основание и закладные, винтовые сваи, монтаж на мощении, зимняя защита и ошибки

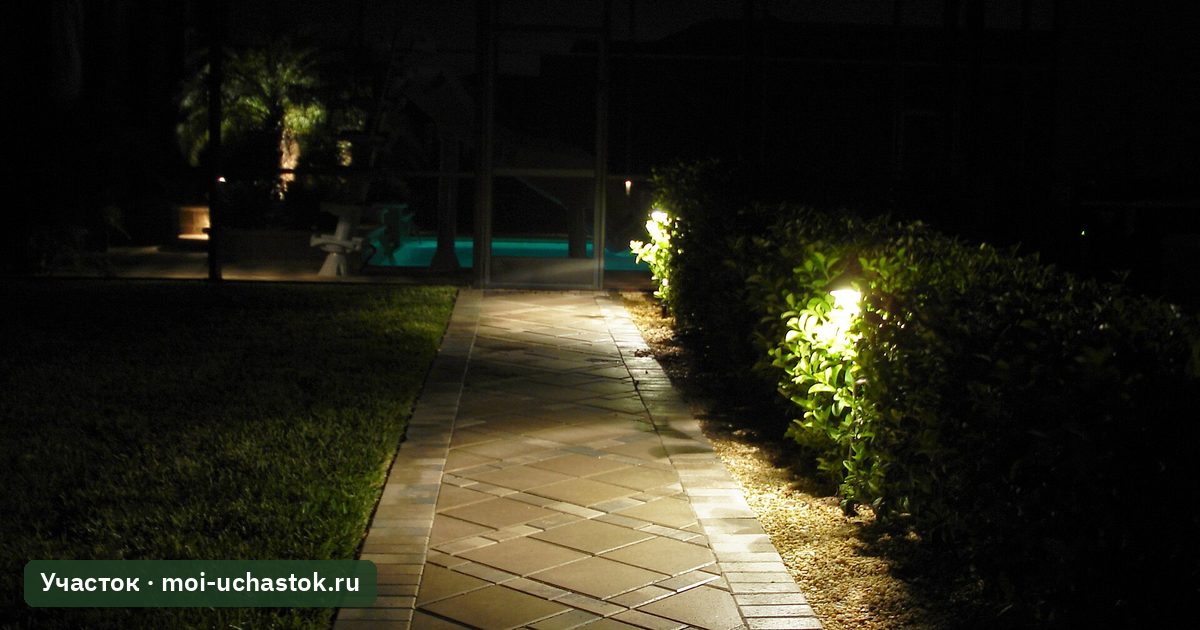

Невысокие светильники-столбики вдоль дорожек, у крыльца и въезда — удобный и красивый способ осветить участок. Но после одной-двух зим многие из них начинают качаться, наклоняться, а иногда и вовсе вылезают из земли. Шатающийся столбик — не только некрасиво. В нём расшатываются клеммы, в корпус затекает вода, трескается ввод кабеля, а сам кабель под землёй может переломиться. Отсюда мигающий свет, срабатывание защитного автомата и риск поражения током. Хорошая новость: почти любой столбик можно закрепить надёжно, если понять причину.

Короткий ответ: прежде чем трогать светильник, отключите линию освещения автоматом в щитке и убедитесь, что напряжения нет. Затем выясните причину: столбик был просто вкопан в землю, основание вытолкнуло морозом, его задели техникой или подмыло водой. Надёжное решение — опора на бетонном основании или закладной детали, заглублённой ниже слоя пучения, либо на винтовой опоре для светильников; на мощении — крепление анкерами к бетонной площадке под плиткой. Кабель должен входить в светильник через гофру с запасом длины, а все соединения — быть герметичными. Если вы не уверены в электрике, привлеките электрика. Как устроено освещение в целом, рассказано в статье освещение дорожек.

Почему столбики шатаются

У столбиков небольшая площадь опоры и высоко расположенный центр тяжести. Любое смещение основания сразу превращается в заметный наклон. Основные причины:

• Столбик вкопан прямо в грунт или установлен на короткий штырь. Земля вокруг разрыхляется после дождей и морозов, и опора начинает качаться.
• Морозное пучение. Влажный глинистый грунт зимой расширяется и выталкивает неглубокое основание вверх. Весной оно опускается неравномерно, и столбик наклоняется.
• Мелкое бетонное основание. Небольшой бетонный «пятак» на глубине штыка лопаты пучение выталкивает вместе со столбиком.
• Механические удары. Газонокосилка, триммер, колесо автомобиля, лопата при уборке снега, дети и собаки.
• Подмыв водой. Столбик стоит в месте стока, вода вымывает грунт вокруг основания.
• Проседание подсыпки. Светильник установили в свежую подсыпку у дорожки, которая со временем осела.

Сначала — безопасность

Садовые светильники обычно питаются от сети 220 В через подземный кабель, иногда — от низковольтного трансформатора 12 или 24 В. В обоих случаях работы начинаются с отключения. Найдите в щитке автомат линии уличного освещения и выключите его. Если подписи нет, выключите вводной автомат дома. Убедитесь индикаторной отвёрткой или тестером, что на клеммах светильника напряжения нет. Не работайте в дождь и по мокрой траве, а на время работ повесьте на щиток записку, чтобы никто из домашних случайно не включил автомат.

Линия уличного освещения должна быть защищена устройством защитного отключения или дифференциальным автоматом. Если его нет, а также если кабель повреждён, клеммы окислились или вы не уверены в схеме, вызовите электрика. Если после ремонта начинает выбивать защиту, прочитайте статью выбивает УЗО.

Шаг 1. Осмотрите светильник и кабель

Снимите плафон или крышку и посмотрите на клеммы: нет ли следов воды, ржавчины, оплавления, хорошо ли затянуты винты. Проверьте кабельный ввод в нижней части корпуса: часто именно при качании кабель перетирается о край отверстия. Аккуратно откопайте землю вокруг основания на глубину 20–30 см и посмотрите, как выходит кабель: он должен идти в гофре или трубе и иметь запас длины петлёй. Если кабель натянут струной, при любом смещении столбика он работает на разрыв.

Если изоляция повреждена, участок кабеля нужно заменить или соединить специальной герметичной муфтой для подземной прокладки. Обычная изолента и скрутки под землёй недопустимы. Как действовать при повреждении, описано в статье повредили кабель.

Заодно сфотографируйте подключение до разборки: снимок клемм и цветов проводов избавит от ошибок при сборке.

Шаг 2. Снимите столбик и оцените основание

Отсоедините провода, промаркировав их, и снимите светильник с основания. Посмотрите, на чём он стоял. Распространённые варианты: металлический штырь-кол, закладная пластина с болтами, залитая в бетон, пластиковая или металлическая гильза, винтовая опора. Если основание вывернулось вместе с землёй, наклонилось или бетон раскрошился, его нужно переделать. Если основание стоит крепко, а столбик качается на нём, достаточно подтянуть или заменить крепёжные болты и прокладку.

Шаг 3. Сделайте надёжное бетонное основание

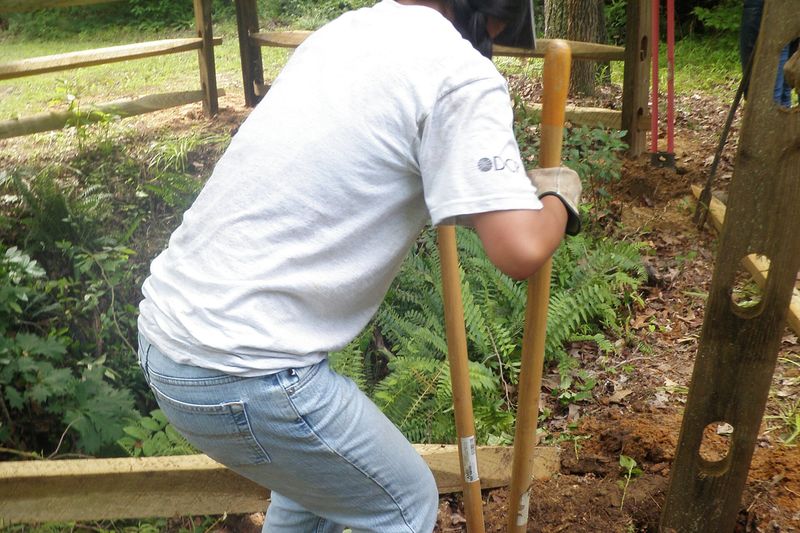

Классический способ — бетонный фундамент с закладной деталью. Выкопайте яму или пробурите скважину садовым буром на глубину ниже основного слоя промерзания на вашем грунте или используйте конструкцию, рассчитанную на пучение. На пучинистом глинистом грунте узкий бетонный столб с гладкими стенками выталкивает меньше, чем широкий «пятак» у поверхности. Хорошо работает асбестоцементная или пластиковая труба, которая служит несъёмной опалубкой: снаружи её обсыпают песком, а внутри заливают бетоном.

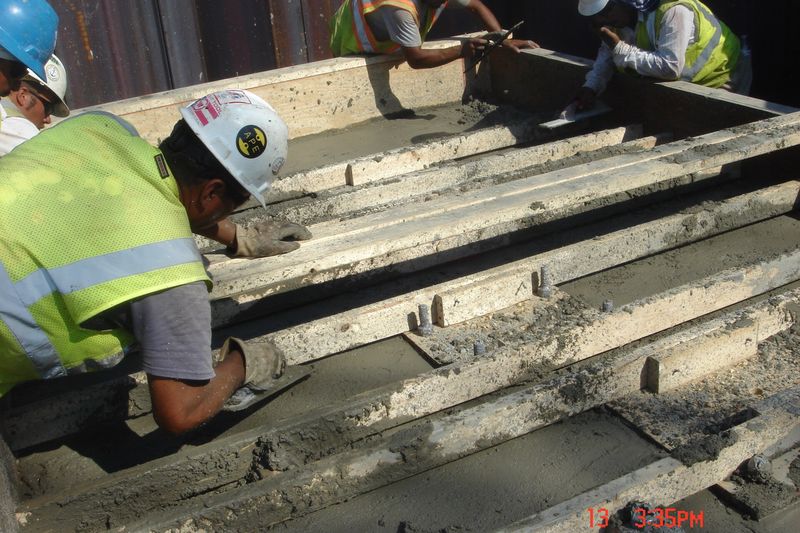

Перед заливкой пропустите через опалубку гофру с кабелем, выведя её конец по центру будущей закладной. В свежий бетон установите закладную пластину или шпильки, выставив их строго по уровню и по высоте отмостки или газона. Дайте бетону набрать прочность, прежде чем ставить светильник, — обычно около недели в тёплую погоду.

Если у вас несколько столбиков вдоль дорожки, выставляйте их по натянутому шнуру: так все опоры окажутся на одной линии и на одной высоте. Для удобства будущего обслуживания оставьте рядом с каждым основанием небольшой запас гофры и пометьте трассу кабеля на плане участка. Тогда при посадке кустов или ремонте дорожки вы не повредите линию лопатой.

Шаг 4. Используйте винтовую опору, если нет возможности бетонировать

Для светильников выпускаются небольшие винтовые сваи с площадкой для крепления. Их вкручивают в грунт без земляных работ, и они хорошо держатся в плотных грунтах. Главное — вкрутить опору на достаточную глубину и строго вертикально, а кабель пропустить в гофре сбоку от неё. На торфяных и очень рыхлых грунтах лучше выбрать бетонное основание.

Шаг 5. Закрепите столбик на мощении правильно

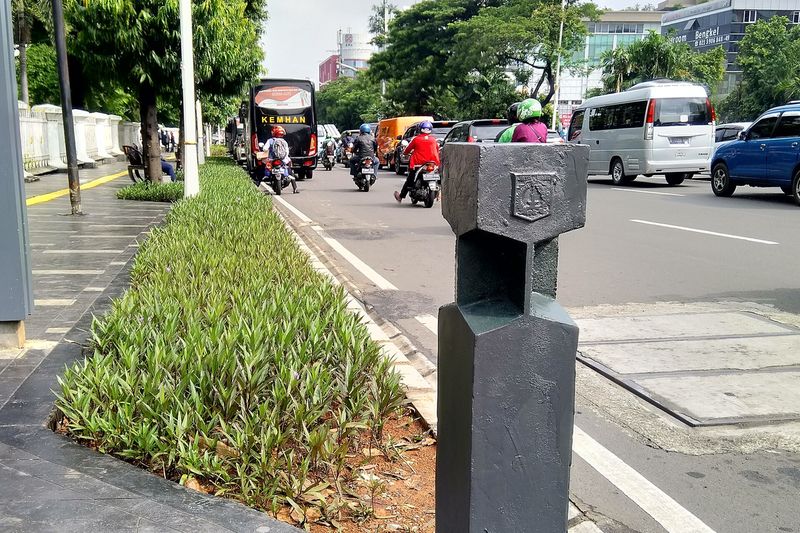

Если светильник стоит на тротуарной плитке или брусчатке, крепить его анкерами прямо в плитку ненадёжно: плитка лежит на песке и при нагрузке смещается. Правильно под местом установки сделать небольшую бетонную площадку или столбик, а плитку уложить вокруг. Светильник крепят анкерами в этот бетон. При ремонте уже уложенного покрытия снимите несколько плиток, сделайте бетонную опору и верните плитку на место.

Шаг 6. Защитите основание от воды и пучения

Вокруг основания сделайте подушку из песка или щебня, а поверхность сформируйте с уклоном от светильника, чтобы вода не стояла у опоры. Если светильник стоит в низком месте, куда стекает вода с дорожки или газона, поправьте рельеф или отведите воду лотком. Пучение больше всего проявляется во влажном грунте, поэтому сухое основание — уже половина успеха. О работе с лужами — в статье лужи на дорожке.

Шаг 7. Защитите столбики от ударов

Если светильники стоят вплотную к газону, газонокосилка и триммер рано или поздно их заденут. Оставьте вокруг каждого столбика полосу мульчи или гравия либо установите бордюр между газоном и светильниками. У въезда используйте более массивные опоры или ставьте светильники за бордюром, чтобы колесо автомобиля их не задело. Зимой отметьте их высокими вешками, чтобы не повредить при чистке снега лопатой или снегоуборщиком.

Шаг 8. Соберите светильник и проверьте его

Установите корпус на основание и затяните крепёж. Подключите провода в соответствии с маркировкой, используя герметичные клеммы. Проверьте, что уплотнители плафона и кабельного ввода на месте, а дренажное отверстие в корпусе, если оно предусмотрено, не забито. Включите автомат и проверьте работу. Если светильник мигает или не горит, обратитесь к статьям светильник мигает и светильники не горят.

Какое основание выбрать

Низковольтные системы 12–24 вольта

Многие садовые комплекты работают от понижающего трансформатора на 12 или 24 вольта. Такое напряжение безопаснее для человека, но трансформатор всё равно подключён к сети 220 В, поэтому отключать питание перед работами нужно так же. У низковольтных систем свои слабые места: тонкий кабель легко перерубить лопатой, а при качании столбика быстро ослабевают маленькие разъёмы-прокалыватели. Если после ремонта основания свет в конце линии стал тусклее, проверьте контакты и не превышена ли допустимая длина кабеля — подробности в статье светильники светят тускло.

Как выбрать столбики, которые не будут шататься

При покупке обратите внимание не только на дизайн. Надёжнее столбики с металлическим корпусом и широкой монтажной пластиной под болты, а не с коротким пластиковым штырём. Полезно, когда в комплекте есть закладная деталь или монтажный стакан для бетонирования. Проверьте степень защиты корпуса от пыли и влаги: для уличного светильника у земли она должна быть высокой, это указано в паспорте. Чем ниже и массивнее столбик, тем меньше он страдает от ветра и случайных ударов. Высокие тонкие столбики у въезда лучше заменить на настенные светильники на воротах или на опоры с усиленным основанием.

Когда звать электрика

Позовите специалиста, если на линии нет устройства защитного отключения, если кабель проложен прямо в земле без защиты и его нужно перекладывать, если светильники подключены к розеточной группе дома, если после ремонта выбивает автомат или если вы просто не уверены в схеме. Электрик проверит сопротивление изоляции, правильность подключения и подскажет, как лучше проложить новую линию.

Солнечные светильники на штырях

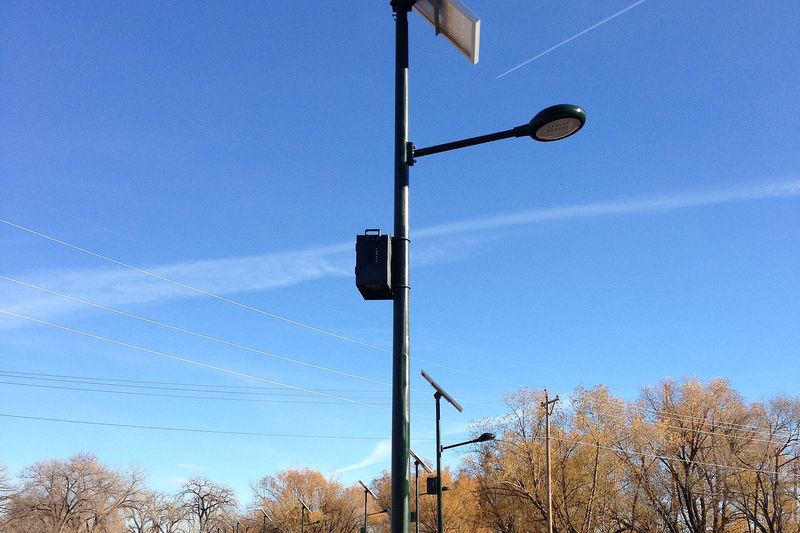

Лёгкие светильники на солнечных батареях обычно крепятся пластиковым штырём прямо в землю. Они безопасны, так как не подключены к сети, но шатаются и падают чаще всего. Втыкайте штырь в плотную землю, а не в рыхлую клумбу, засыпьте вокруг гравием, а на зиму лучше убрать такие светильники в сарай: морозы выталкивают штыри, а аккумуляторы плохо переносят холод. Если светильник быстро гаснет, проверьте рекомендации в статье солнечный фонарь быстро гаснет.

Зимний уход за уличными светильниками

Перед зимой осмотрите все столбики: подтяните крепёж, проверьте уплотнители, очистите корпуса от листьев. Если светильник стоит у края дорожки, где сгребают снег, отметьте его вешкой. Не засыпайте светильники снегом из-под лопаты: под тяжестью уплотнённого снега корпуса гнутся. После зимы снова пройдитесь по всем точкам: проверьте вертикальность и работу. Ранняя подтяжка экономит много сил.

Частые ошибки

• Ремонтировать светильник под напряжением.
• Соединять кабель под землёй скруткой и изолентой.
• Прокладывать кабель без гофры и без запаса длины.
• Делать мелкий широкий бетонный «пятак» на глинистом грунте.
• Крепить светильник анкерами прямо в тротуарную плитку на песке.
• Ставить столбики вплотную к газону без защитной полосы.
• Оставлять лёгкие солнечные фонари на зиму в земле.

Пример из практики

На участке в Подмосковье вдоль подъездной дорожки стояли восемь столбиков, установленных на бетонные «пятаки» глубиной около 20 см. После второй зимы половина из них наклонилась, два перестали гореть. Электрик обнаружил, что кабель шёл без гофры и был натянут, а на одном светильнике изоляция перетёрлась о край корпуса. Опоры переделали: пробурили ямы на большую глубину, установили пластиковые трубы, обсыпали их песком, кабель провели в гофре с петлёй запаса и залили бетон с закладными. Вокруг столбиков сделали полосу гравия, чтобы газонокосилка их не задевала. После следующей зимы все столбики остались ровными.

Короткий план

1. Отключите линию и проверьте отсутствие напряжения.
2. Осмотрите клеммы, кабель и ввод.
3. Снимите светильник и оцените основание.
4. Сделайте бетонную опору с закладной или винтовую опору.
5. На мощении — бетонная площадка под плиткой.
6. Отведите воду от основания.
7. Защитите столбик от ударов техники.
8. Соберите, загерметизируйте и проверьте работу.
