Подпорная стенка держит не только грунт. Гораздо чаще её ломает вода: дождевая и талая вода просачивается за кладку, насыщает грунт, увеличивает давление на стенку, а зимой замерзает и расширяется. Поэтому в подпорных стенках дренаж — не дополнительная опция, а часть конструкции, такая же важная, как основание. Ниже разберём, как понять, что проблема именно в воде, из чего состоит правильный дренаж подпорной стенки, как отвести воду, не затопив соседей, и что делать, если стенка уже начала наклоняться. Как дренаж отражается в смете — в статье сколько стоит подпорная стенка.
Короткий ответ: за любой подпорной стенкой нужна дренажная засыпка из щебня или гравия по всей высоте, отделённая от грунта геотекстилем, и дренажная труба у основания с уклоном и выводом воды в безопасное место на своём участке. В стенках на растворе и из бетона дополнительно делают отверстия для выхода воды в нижней части. Сверху стенки воду перехватывают лотком или канавой, чтобы она не уходила за кладку. Если стенка уже выпучилась, наклонилась или треснула — не подпирайте её и не разбирайте снизу: позовите специалиста, обрушение опасно.
Проблема: признаки того, что стенку ломает вода
Не всякая трещина — следствие воды, но у водных проблем есть узнаваемые признаки:
- после дождя у основания стенки мокро, течёт вода или выносится грунт;
- на кладке белые соляные потёки и мох, особенно в нижней части;
- стенка выпучилась «пузом» в средней части;
- весной стенка наклонилась вперёд, а летом немного вернулась;
- за стенкой проседает земля, появляются промоины;
- сверху стенки после ливня стоят лужи, а вода уходит в щели у кладки.
Если вы видите два-три признака из списка, скорее всего, за стенкой нет дренажа или он перестал работать. Чем дольше вода давит на стенку, тем дороже обойдётся ремонт.
Почему вода так опасна для стенки
Есть три механизма, которые работают одновременно:
| Механизм | Что происходит | Чем опасно |
|---|---|---|
| Давление воды | Насыщенный водой грунт давит на стенку сильнее сухого | Стенка, рассчитанная на сухой грунт, не выдерживает |
| Морозное пучение | Вода в грунте замерзает и расширяется | Стенку выталкивает вперёд и поднимает основание |
| Вымывание | Вода выносит мелкие частицы грунта через швы | За стенкой образуются пустоты, грунт проседает |
| Размокание основания | Глина под основанием теряет несущую способность | Стенка проседает и наклоняется |
На пучинистых суглинках и глинах, типичных для Подмосковья, морозное пучение особенно заметно. Поэтому за стенкой стараются создать слой, который не держит воду и не пучится, — дренажную засыпку.
Из чего состоит дренаж подпорной стенки
| Элемент | Зачем нужен |
|---|---|
| Дренажная засыпка из щебня или гравия | Пропускает воду вниз, не даёт ей давить на стенку |
| Геотекстиль | Отделяет засыпку от грунта, чтобы её не заилило |
| Дренажная труба у основания | Собирает воду и уводит её вдоль стенки |
| Отверстия в стенке | Выпускают воду через кладку на растворе или бетон |
| Водоотвод сверху | Перехватывает поверхностную воду до того, как она уйдёт за стенку |
| Место сброса | Дренажный колодец, канава, дождевой сад на своём участке |
Каждый элемент решает свою задачу. Засыпка без трубы переполняется. Труба без геотекстиля заиливается. Отверстия без засыпки забиваются глиной. Работает только система целиком.
Шаг 1. Дренажная засыпка
Сразу за стенкой, по всей её высоте, укладывают полосу щебня или гравия. Песок для этого хуже: он держит воду и может вымываться через швы. Ширину полосы выбирают с учётом высоты стенки и грунта, для высоких стенок её определяет проект.
Калькулятор мульчи и отсыпки — сколько материала в м³ и мешках на ваш слой.
Засыпку поднимают одновременно с кладкой, слоями, и аккуратно уплотняют, чтобы не сдвинуть стенку. Верх засыпки закрывают слоем грунта или глины, чтобы сверху в неё не попадала грязь и поверхностная вода.
Шаг 2. Геотекстиль
Геотекстиль укладывают между дренажной засыпкой и грунтом склона, с нахлёстами. Его задача — пропускать воду, но не пропускать мелкие частицы глины и суглинка. Без него засыпка через несколько лет превращается в грязный щебень, который уже не дренирует.
Выбирайте нетканый геотекстиль, предназначенный для дренажа. Плёнку вместо геотекстиля не используют: она не пропускает воду и создаёт водяной карман.
Шаг 3. Дренажная труба

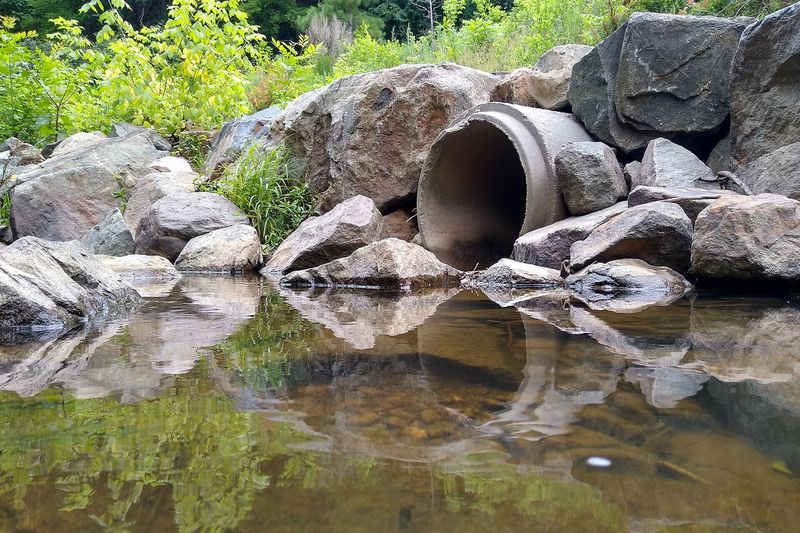

У основания стенки, на уровне или чуть ниже нижнего ряда кладки, укладывают перфорированную дренажную трубу в фильтре. Требования:
- труба лежит на подготовленном основании из щебня;
- у трубы есть уклон в сторону выпуска, без провисаний и контруклонов;
- труба обсыпана щебнем;
- на длинных стенках предусмотрены смотровые колодцы или ревизии для промывки;
- вода выводится в дренажный колодец, канаву или дождевой сад на своём участке.
Как подобрать уклон и устроить отвод воды, подробно разобрано в гиде дренаж участка. Прикинуть уклон поможет калькулятор уклона, а длину и материалы — калькулятор дренажа.
Шаг 4. Отверстия в стенке
В стенках на растворе, из бетонных блоков и монолита в нижней части оставляют отверстия для выхода воды — выпуски. Через них вода из дренажной засыпки выходит наружу, а не скапливается за стенкой. Чтобы отверстия не забивались, с тыльной стороны их закрывают щебнем и геотекстилем.
Сухая кладка и габионы пропускают воду сами, через швы и сетку. Но и им нужна дренажная засыпка: без неё через швы будет вымываться грунт.
Шаг 5. Водоотвод сверху
Часто воду, которая ломает стенку, можно остановить ещё до того, как она попадёт за кладку:
- уклон поверхности террасы — от стенки или вдоль неё к водоприёмнику;
- лоток или неглубокая канава вдоль верха стенки;
- водосточные трубы дома и бани не выводят к стенке;
- дорожки над стенкой имеют свой водоотвод;
- газон сверху не поливают так, что вода стекает за кладку.
Если над стенкой дом, сначала проверьте водостоки и отмостку: об этом — в материале отмостка вокруг дома.
Куда сбрасывать воду
Воду из дренажа подпорной стенки нельзя выводить на соседний участок, на дорогу СНТ и в общую канаву без согласования. Варианты на своём участке:
| Вариант | Когда подходит |
|---|---|
| Дренажный колодец | Небольшой объём воды, грунт ниже по склону принимает воду |
| Дренажная канава | Участок большой, есть куда отвести воду по уклону |
| Дождевой сад | Объём умеренный, есть место для цветника с влаголюбивыми растениями |
| Ёмкость для полива | Вода чистая, есть место под бак |
Идеи для дождевого сада — в статье дождевой сад или ливнёвка.
Если стенка уже начала наклоняться
| Что видите | Что делать |
|---|---|
| Мокро у основания, стенка ровная | Проверить и прочистить дренаж, сделать водоотвод сверху |
| Небольшое выпучивание сухой кладки | Разгрузить верх, переложить участок с устройством дренажа |
| Трещины в растворной стенке | Наблюдать, отметить концы трещин; если растут — к специалисту |
| Наклон стенки вперёд | Не стоять под стенкой, убрать нагрузку сверху, вызвать специалиста |
| Обрушение части стенки | Огородить зону, не разбирать завал самостоятельно |
Самостоятельный ремонт возможен для низких стенок сухой кладки и деревянных бортиков. Высокие стенки, стенки под постройками, дорогами и у границы с соседом ремонтируют по заключению специалиста: неверный порядок работ может обрушить грунт.
Как проверить, работает ли дренаж
- После сильного дождя посмотрите на выпуск трубы: течёт ли вода.
- Проверьте, сухо ли у основания стенки через день после дождя.
- Весной сравните положение стенки с осенним — по шнуру или отметкам.
- Раз в несколько лет промойте трубу через ревизии.
- Следите, чтобы выпуск не засыпало листьями и грунтом.
Хорошая привычка — сделать фото стенки с одной точки каждую весну. По ним легко заметить, что стенка начала уходить.
Дренаж для разных типов стенок
Принцип у всех стенок один — вода не должна задерживаться за конструкцией. Но детали отличаются:
| Тип стенки | Особенности дренажа |
|---|---|
| Сухая кладка из камня | Швы пропускают воду, но нужна щебёночная засыпка, иначе через швы вымывается грунт |
| Кладка на растворе | Обязательны засыпка, труба и выпуски в нижнем ряду |
| Бетонные блоки и монолит | Засыпка, труба, выпуски; тыльную сторону иногда защищают гидроизоляцией по проекту |
| Габионы | Сами дренируют, но за ними нужен геотекстиль, чтобы грунт не уходил в камень |
| Деревянная стенка | Засыпка, мембрана со стороны грунта, вывод воды у основания — дерево нельзя держать в мокрой земле |

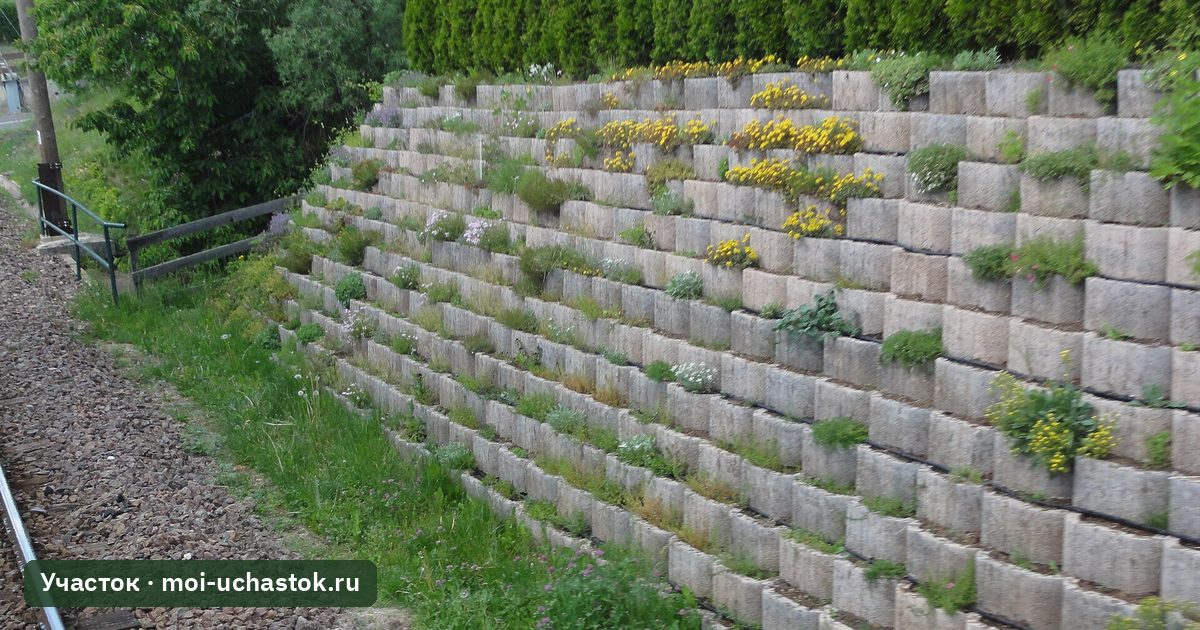

| Стенка из блоков с замковым соединением | Засыпка щебнем внутри и за блоками, по инструкции производителя системы |
Выбор материала разобран в статьях о стенках из камня и из дерева, а сравнение с габионами — в материале габионы или подпорная стенка.
Порядок работ при строительстве новой стенки
Дренаж закладывают вместе со стенкой, а не после неё. Типовая последовательность:
- Выяснить трассы подземных сетей и границы участка.
- Определить, куда пойдёт вода, и подготовить место сброса.
- Выкопать траншею под основание и дренажную трубу.
- Уложить геотекстиль по дну и стенке котлована со стороны склона.
- Сделать основание стенки и уложить трубу с уклоном в щебень.
- Вести кладку, одновременно поднимая дренажную засыпку и уплотняя её.
- Оставить выпуски в нижнем ряду, если стенка на растворе или из бетона.
- Завернуть геотекстиль поверх засыпки и закрыть её слоем грунта.
- Сделать водоотвод сверху: уклон, лоток, отвод водостоков.
- Проверить работу дренажа первым же сильным дождём.
Что спросить у подрядчика
Если стенку строит бригада, задайте вопросы до подписания договора:
- какой материал будет в дренажной засыпке и какой ширины слой;
- будет ли геотекстиль и какой;
- где пройдёт труба, какой у неё уклон и куда выводится вода;
- предусмотрены ли ревизии для промывки;
- будут ли выпуски в стенке;
- как организован водоотвод сверху;
- кто отвечает за решение, если стенка начнёт наклоняться в первые годы.
Попросите показать дренаж до засыпки и сфотографируйте его: после окончания работ проверить, что лежит за стенкой, уже невозможно.
Зима и весна: на что смотреть
Самые опасные периоды для подпорной стенки — оттепели и весеннее таяние. В это время грунт за стенкой насыщен водой, а ночью ещё подмерзает. Весной стоит:
- следить, чтобы выпуски и выход трубы не были перекрыты льдом и снегом;
- не сваливать снег с дорожек и крыши на террасу над стенкой;
- проверить после схода снега, нет ли новых трещин и выпучивания;
- сравнить положение стенки с прошлогодними фото.
Пример из практики
Участок с перепадом у бани, стенка из бетонных блоков на растворе. Стенку сделали без засыпки щебнем, просто засыпав глиной. Через несколько зим в средней части появились горизонтальная трещина и наклон, а у основания после дождей текла вода. Хозяева убрали поленницу, стоявшую на кромке, огородили зону и пригласили инженера. По его решению участок стенки переложили: сделали дренажную засыпку с геотекстилем, трубу у основания с выводом в дренажный колодец, выпуски в нижнем ряду и лоток сверху, а водосток бани перевели в сторону от стенки.
Частые ошибки
- Засыпка глиной или вынутым грунтом сразу за стенкой.
- Песок вместо щебня в дренажном слое.
- Нет геотекстиля, засыпка заилилась.
- Труба без уклона или с провисанием.
- Вывод воды на соседа или дорогу.
- Водостоки дома направлены к стенке.
- Плёнка вместо геотекстиля за стенкой.
- Ремонт наклонившейся стенки без специалиста.
Чеклист
- Дренажная засыпка по всей высоте.
- Геотекстиль между засыпкой и грунтом.
- Труба у основания с уклоном и ревизиями.
- Отверстия для выхода воды в стенке на растворе.
- Водоотвод сверху, водостоки в сторону.
- Сброс воды на своём участке.
- Осмотр каждую весну.
Частые вопросы
Нужен ли дренаж за низкой подпорной стенкой?
Да, хотя бы дренажная засыпка из щебня и вывод воды у основания. Даже низкую стенку выталкивает морозом, если за ней стоит вода.
Можно ли засыпать за стенку песок?
Песок держит воду и может вымываться через швы. Для дренажного слоя лучше щебень или гравий, отделённый геотекстилем от грунта.
Зачем нужны отверстия в подпорной стенке?
Чтобы вода из засыпки выходила наружу и не давила на стенку. Их делают в нижней части стенок на растворе и из бетона.
Куда отводить воду от подпорной стенки?
В дренажный колодец, канаву или дождевой сад на своём участке. Сбрасывать воду на соседей и дороги без согласования нельзя.
Что делать, если подпорная стенка наклонилась?
Не стоять под ней, убрать нагрузку сверху и пригласить специалиста. Разбирать стенку снизу опасно.
Можно ли сделать дренаж у готовой стенки?
Иногда можно частично: водоотвод сверху, лоток, отвод водостоков. Полноценный дренаж за стенкой обычно требует её частичной разборки — порядок работ лучше доверить специалисту.
Нужно ли согласовывать сброс дренажной воды?
Если вода уходит в колодец или канаву на вашем участке — обычно нет. Сброс в общую канаву СНТ, кювет дороги или на соседний участок без согласования с правлением, администрацией или соседом недопустим.
Как часто промывать дренажную трубу?
Ориентируйтесь на её работу: если после дождя из выпуска стало течь меньше, а у основания сыро, пора промыть трубу через ревизии.
Итог
Подпорные стенки чаще всего ломает не грунт, а вода. Дренажная засыпка, геотекстиль, труба с уклоном, выпуски и водоотвод сверху делают стенку долговечной, а сброс воды на своём участке избавляет от споров с соседами. Выбор материала стенки — в статьях подпорная стенка из камня и подпорная стенка из дерева. Все материалы о склонах — в гиде подпорные стенки и укрепление склона.
